塑料螺纹式黑水箱储水罐体结构

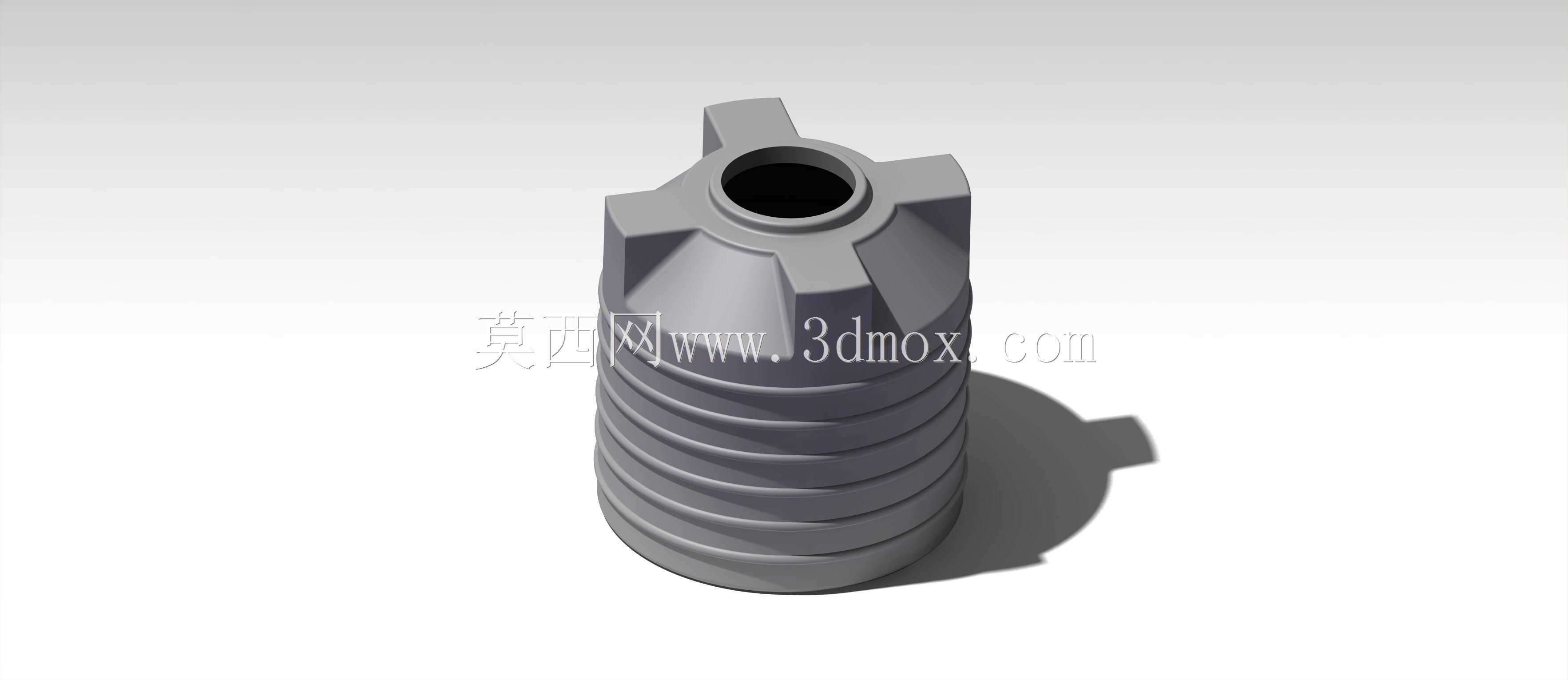

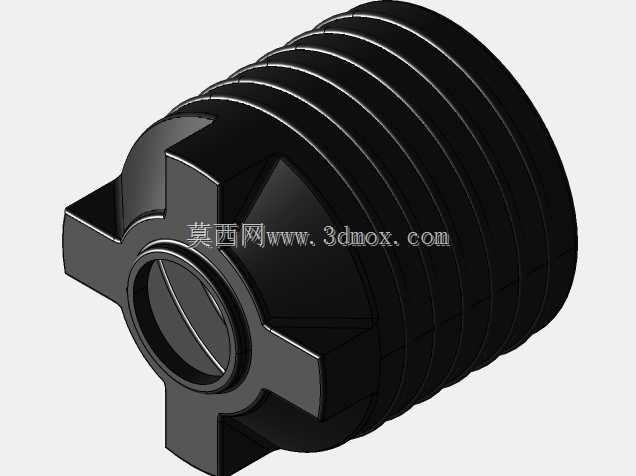

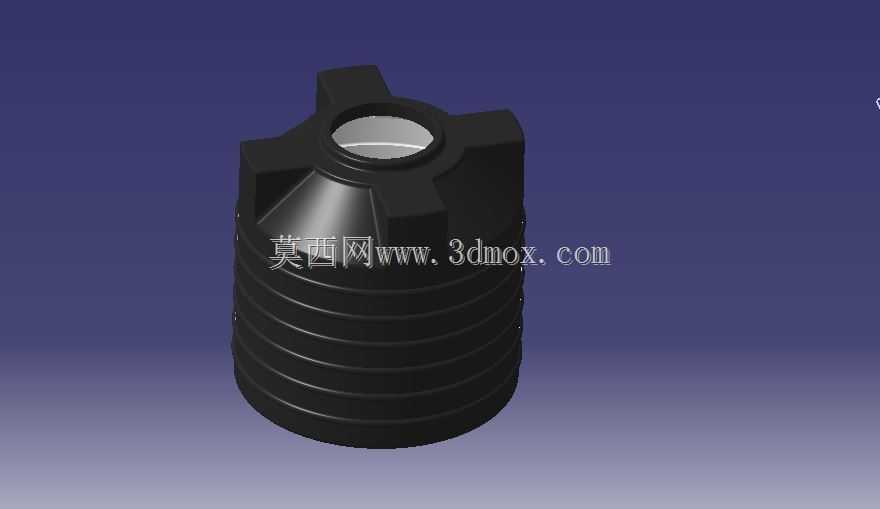

这类带周向加强筋的塑料储水罐体，常配套在小型净水设备、户用供水增压单元、移动式灌溉机组的管路系统中，作为短时储水、缓冲水压的容腔使用，也可适配在小型化工药剂投加装置里存放低腐蚀性的水剂介质。罐体上部的十字凸台结构，是专门为安装时的工装夹持设计的，现场装配时可以用管钳或者专用卡扣卡在四个凸棱位置施加扭矩，避免拧紧上部接口时整个罐体跟转，也能防止薄壁罐体被夹变形，相比光滑圆柱面的罐体，这种结构能降低30%左右的安装打滑概率。顶部的内螺纹接口是标准管螺纹规格，可直接对接同口径的输水管道、液位传感器或者进水阀组，不需要额外做转接结构，接口周围的加厚凸缘能分散螺纹连接时的应力，避免长期受水压作用出现接口开裂的问题。

从结构设计逻辑来看，罐体周向分布的环形外凸筋，并不是单纯的装饰结构，一方面是为了提升薄壁塑料罐体的环向刚度，当罐体内部充水带压时，环形筋可以约束罐壁的径向变形，避免长期使用后罐身出现鼓胀变形，同等壁厚下带筋结构的抗外压失稳能力比光滑罐身高出近一倍；另一方面这些环形筋也可以作为安装定位的基准，当罐体需要嵌入设备机架的固定卡圈时，筋条之间的凹槽可以直接卡在卡圈上，不需要额外做定位凸点，能减少零件数量。罐体下部做了微收的锥度设计，一方面是注塑生产时方便脱模，另一方面安装时可以更顺畅地嵌入底部的支撑座，底部的平面做了加厚处理，放置在平面上时不会因为局部应力集中出现底鼓。

在安装边界上，这类罐体的外径尺寸适配常规的管道固定支架规格，顶部接口的中心与罐体外圆保持高同轴度，对接管道时不会出现偏载，罐体的总高度控制在常规小型设备的安装仓高度范围内，不需要额外调整设备仓的布局。罐体选用黑色塑料材质，除了基础的耐水腐蚀性能外，还可以阻挡光线透射，避免罐体内存水长时间光照滋生藻类，减少后续的罐体清洁维护频次，适合长期在非阳光直射的设备仓内使用。设计时还考虑了排空需求，罐体内壁底部做了微斜的导流面，对接底部排污口时可以将罐内的存水完全排空，不会出现积液残留的问题，适配需要定期换水或者排空介质的使用场景。
