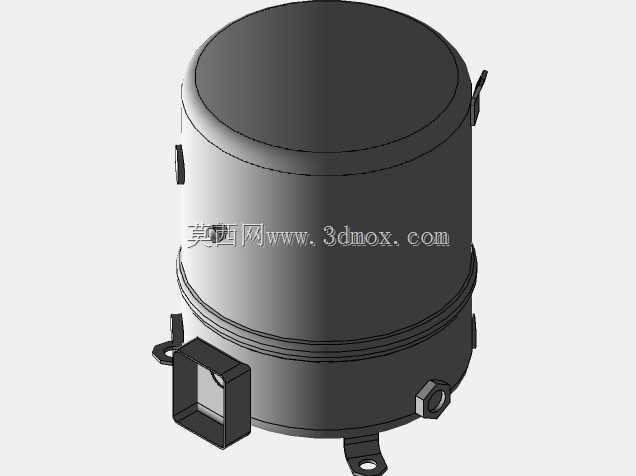

丹佛斯旋转式制冷压缩机实体结构

在商用冷柜、小型冷库、家用变频空调这类制冷系统的核心部件选型环节，旋转式压缩机的结构适配性一直是结构工程师重点考量的内容，本次建模的丹佛斯旋转式制冷压缩机，完全还原了量产机型的实体结构特征，可直接用于制冷系统的整机装配干涉校验、管路布局模拟以及安装工位的空间校核工作。从实际应用场景来看，这类旋转式压缩机多适配于中小冷量的制冷回路，依靠偏心转子在气缸内的旋转运动完成制冷剂的吸气、压缩、排气全过程，相比往复式压缩机，它的运动部件更少，运行时的振动幅度更低，对于安装空间紧凑的制冷设备而言，能有效减少减震结构的设计冗余，压缩整机的布局空间。从设计思路上看，建模过程完全遵循实物的装配逻辑，外壳采用上下扣合的密封承压结构，筒体壁厚均匀，能够承受制冷回路运行时的内部高压，侧面预留的接线盒结构做了凸起的防水台阶设计，接线端子的安装位完全匹配实物的安装孔位，可直接用于电气接线部分的结构模拟；筒体下部预留的三个管路接口，分别对应吸气、排气以及工艺检修口，接口的管径、伸出长度以及相对位置都和量产机型保持一致，在做系统管路设计时，可直接对接铜管模型完成折弯路径的规划，避免实际装配时出现管路碰壳、应力集中的问题。外形尺寸与安装边界方面，该模型还原了压缩机的立式圆柱主体结构，底部的三个安装支脚呈120度均匀分布，支脚的安装孔中心距、脚垫安装位的沉台尺寸都做了精准还原，在设计设备的压缩机安装仓时，可直接以该模型的外轮廓作为空间避让依据，预留出足够的散热间隙与维修操作空间；筒体侧面的吊装卡扣结构也完整还原，可用于模拟生产装配环节的吊装工位定位，避免吊装工装与外壳发生干涉。对于制冷设备的结构设计从业者而言，该模型可直接嵌入整机装配体，完成压缩机与周边冷凝器、蒸发器管路的布局校验，也可用于新员工的制冷部件结构认知教学，直观展示旋转式压缩机的外部结构特征与安装接口分布，减少实物测绘的重复工作量，提升制冷系统整体的设计效率。
