手动按压式玉米脱粒作业装置结构设计

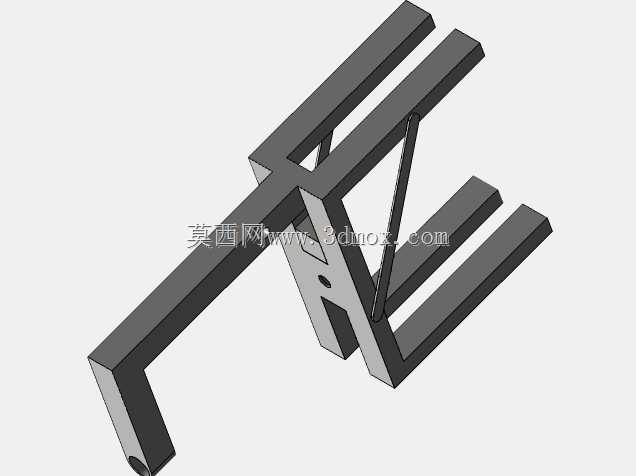

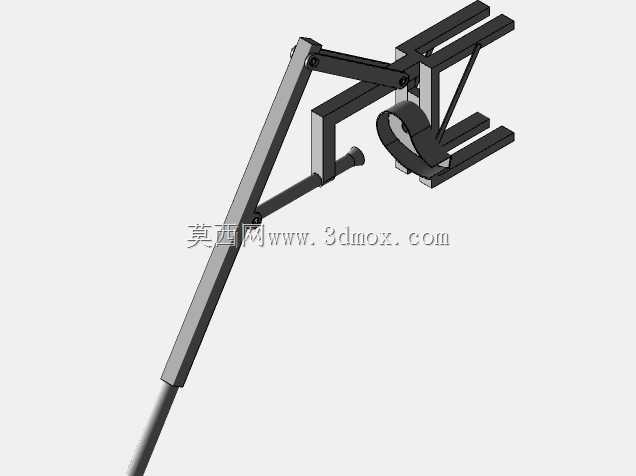

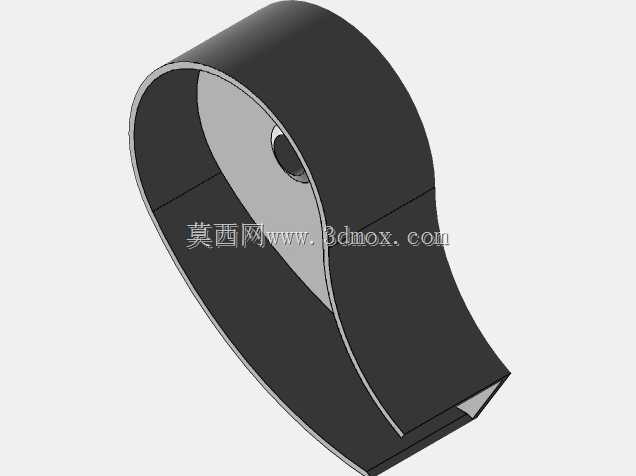

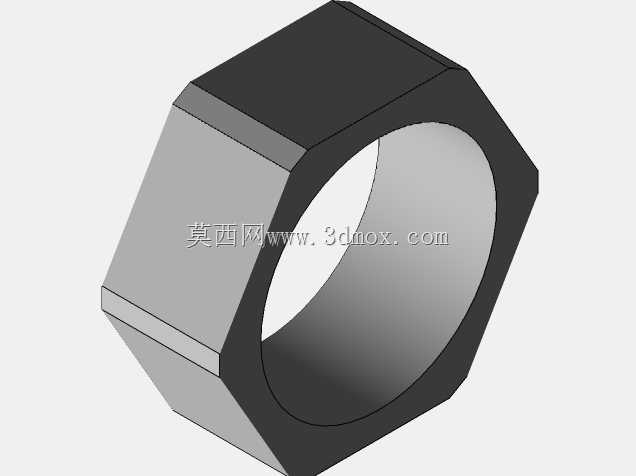

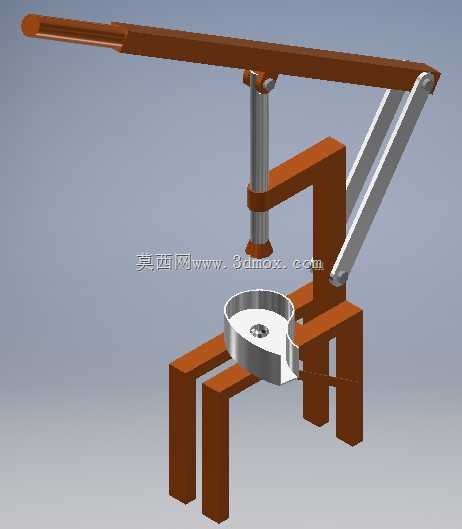

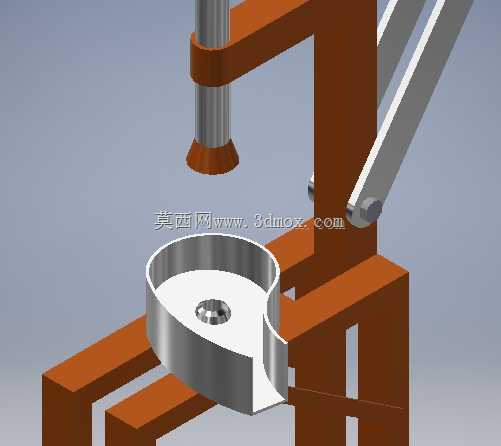

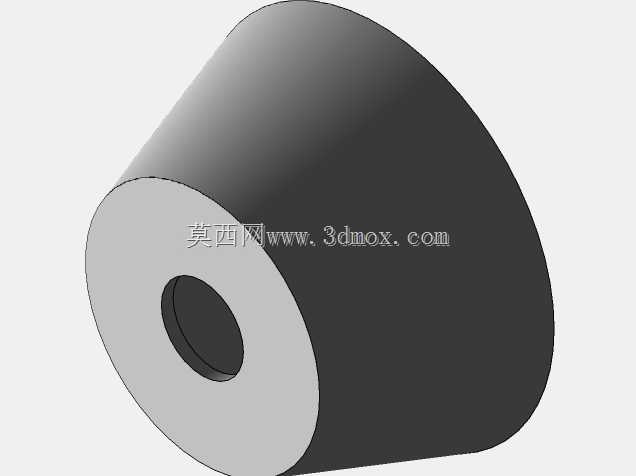

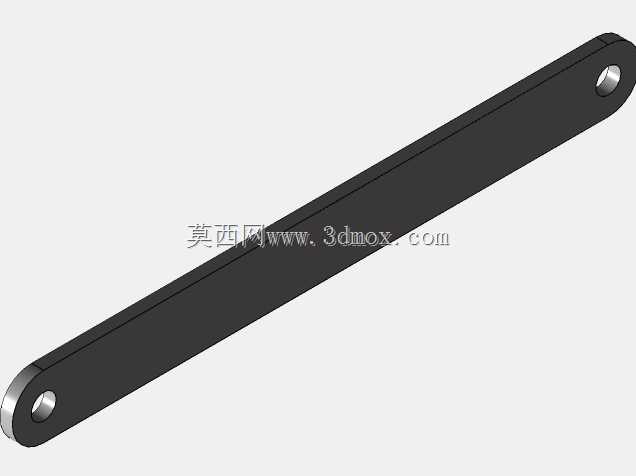

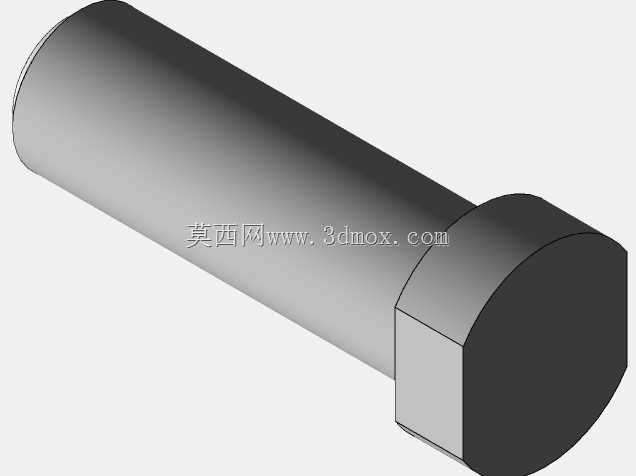

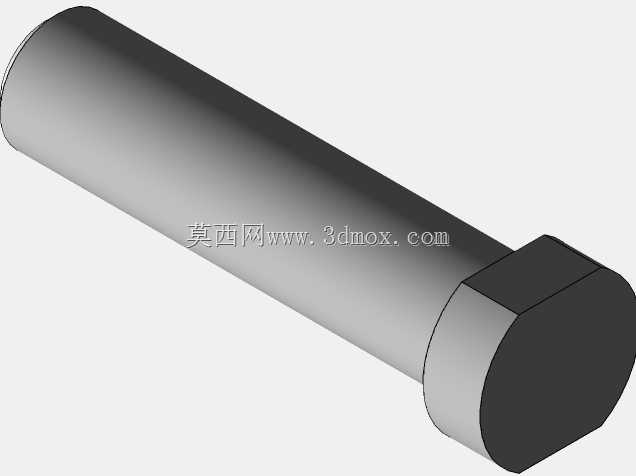

这款手动玉米脱粒装置主要面向农户零散玉米脱粒、小型粮食加工点临时作业场景设计，无需外接电源即可完成玉米果穗的籽粒剥离作业，适配丘陵山区零散种植户、家庭农场小批量玉米处理的使用需求，相比纯手工脱粒能大幅降低手部磨损，提升单批次果穗处理效率。装置整体采用立式悬臂支撑结构，底部框架为方管焊接成型的支撑座，预留了四个螺栓安装孔位，可直接固定在木质工作台、水泥台面上使用，安装时仅需保证支撑座水平度偏差不超过2°即可，整体安装占用台面尺寸约为420mm×380mm，垂直方向总高度为650mm，不会占用过多作业空间，闲置时可直接拆卸收纳。核心作业部件分为上部按压定位机构与下部脱粒承接仓两部分，上部按压臂采用杠杆式铰接结构，末端的橡胶压头可根据玉米果穗的直径大小自适应调整下压行程，作业时将玉米果穗竖直放置在脱粒仓中心定位凸台上，扳动上部按压臂即可将果穗牢牢压紧，避免脱粒过程中果穗移位。下部脱粒仓采用旋压成型的不锈钢腔体，内壁布置有交错排布的冲压脱粒齿，齿高3mm，齿尖朝向与果穗转动方向呈15°夹角，既可以保证籽粒剥离效率，又不会过度损伤玉米芯棒，腔体侧边设置有倾斜出料导槽，剥离后的玉米粒可顺着导槽直接滑入下方承接容器，无需额外人工清理仓内积料。设计过程中重点考虑了手动作业的施力特性，按压臂的力臂比设置为5:1，成年人单手施加15kg的按压力即可满足果穗压紧需求，长时间作业也不会产生明显的肌肉酸胀感；所有与玉米籽粒接触的部件均采用食品级304不锈钢材质，避免长期使用出现锈蚀污染粮食的问题，支撑框架表面采用橘红色喷塑处理，耐磨抗腐蚀，户外临时放置也不易出现漆面脱落。脱粒仓与支撑座之间采用快拆式螺栓连接，日常清理残留玉米须、碎芯渣时仅需拧下两个手拧螺栓即可取下整个腔体，无需额外工具，维护操作十分简便。装置的铰接转动部位均镶嵌有铜质耐磨轴套，无外置润滑点，日常使用无需定期加注润滑油，避免油污沾染玉米粒，适配粮食加工场景的卫生要求。
