BPN1020系列十字轴式齿轮传动箱结构

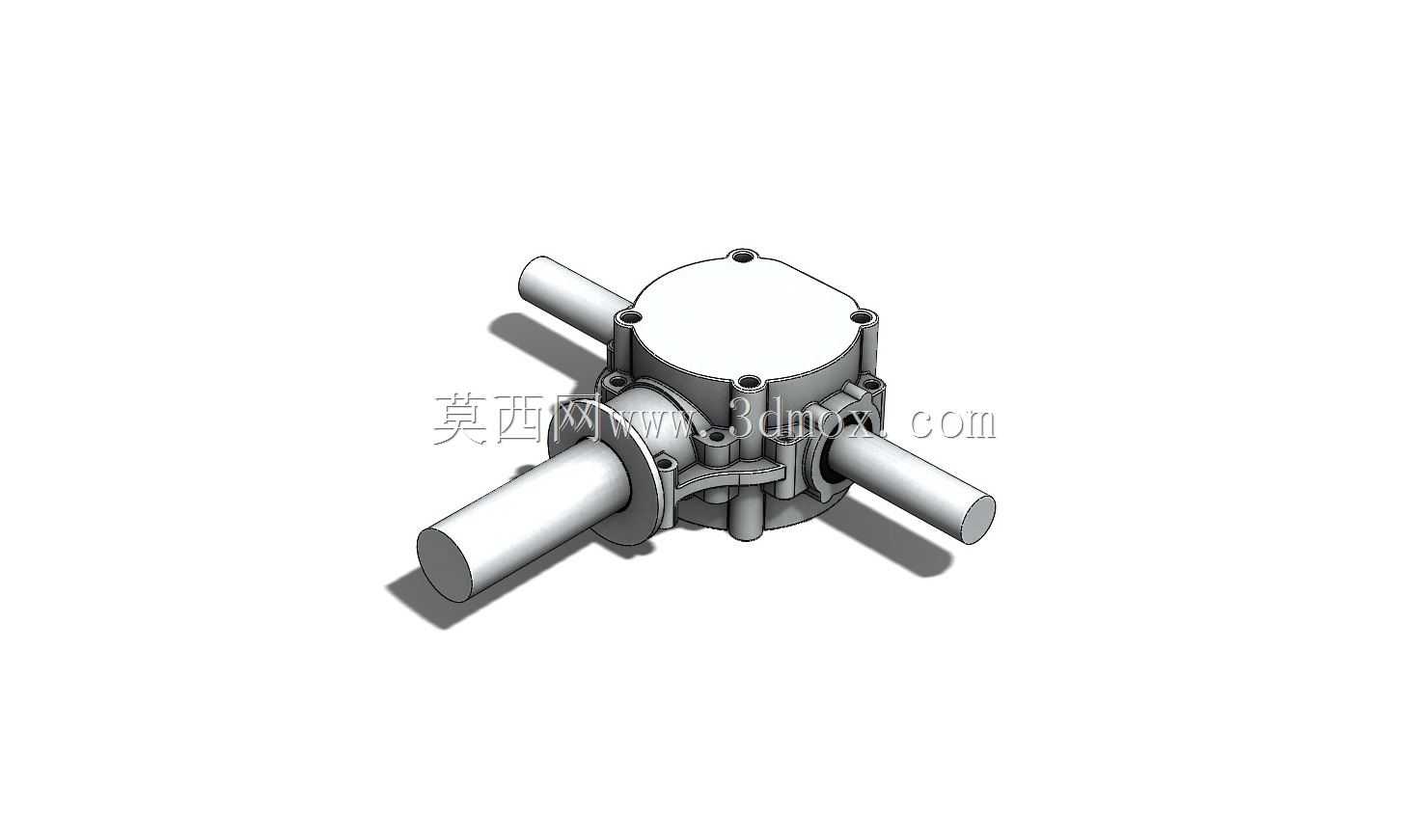

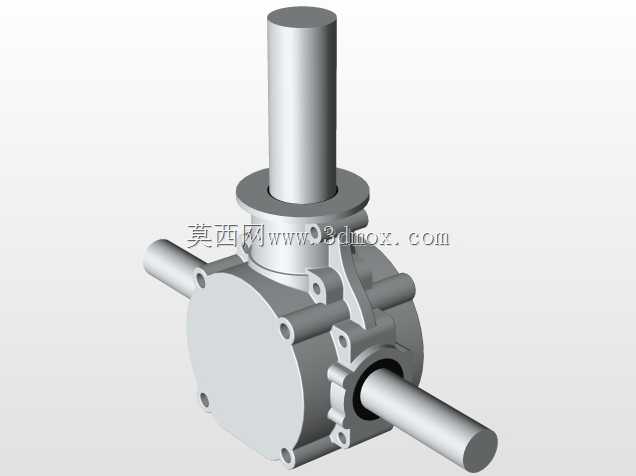

这款十字输出布局的齿轮传动结构，常见于小型农机具、园林作业设备以及轻型输送装置的动力分流场景，能够将单路输入的动力同步传递给两个相互垂直的输出轴，适配需要双向同步输出扭矩的作业工况，比如撒肥设备的送料与抛撒动力同步驱动、小型耕作机具的行走与作业部件联动，都能见到这类结构的实际应用。从结构设计来看，整体采用上下对合的箱式壳体，结合面布置螺栓实现密封与壳体紧固，既能够保证内部齿轮啮合腔的密闭性，防止润滑脂泄漏与外界粉尘侵入，也能为内部传动组件提供足够的支撑刚度，避免齿轮啮合过程中出现轴系偏摆。输入轴与两个输出轴均采用轴伸端外伸的布局，轴肩位置设计有密封件安装位，可适配标准骨架油封实现动密封，轴端预留的键槽结构能够直接与带轮、链轮或者联轴器连接，不需要额外做轴端改造，降低现场安装的适配成本。设计过程中优先考虑了安装边界的紧凑性，壳体外部没有多余的突出结构，三个轴伸的中心距经过匹配计算，既保证内部锥齿轮的啮合间隙处于合理区间，也让整体外廓尺寸控制在较小范围内，能够直接嵌入到小型设备的机架预留空间中，不需要额外设计复杂的安装支架。壳体上的安装凸台与螺栓孔位置，对应常见的轻型设备安装点位，安装时只需要匹配对应厚度的减震垫片，就能完成传动箱的固定，轴系的支撑采用深沟球轴承搭配，能够同时承受径向载荷与小幅轴向载荷，适配锥齿轮传动过程中产生的轴向分力，避免轴系窜动影响齿轮啮合精度。内部传动采用等速锥齿轮啮合方案，两个输出轴的转速与输入轴保持固定传动比，能够保证两路输出的动力同步性，不会出现输出转速差导致的作业部件动作不同步问题，润滑方式采用脂润滑，不需要设计复杂的油道与油标结构，日常维护只需要定期补充润滑脂即可，适合在户外、多粉尘的作业场景下使用，降低日常运维的复杂度。在结构细节上，壳体顶部设计有透气塞安装位，能够在传动箱工作升温时排出内部膨胀的空气，避免腔体内压力过高导致密封件失效，轴伸端的台阶结构能够对安装的传动件起到轴向定位作用，防止传动件工作过程中出现轴向窜动移位，整体结构没有冗余设计，所有特征都服务于动力分流传动的核心功能，兼顾了结构强度、安装便利性与运维便捷性，适合小功率动力传输场景下的设备选型参考，也可作为同类分动结构设计的建模参照，帮助结构设计人员快速完成类似布局的传动箱方案迭代，减少重复建模的工作量。
