链条链轮传动式减速箱体结构设计

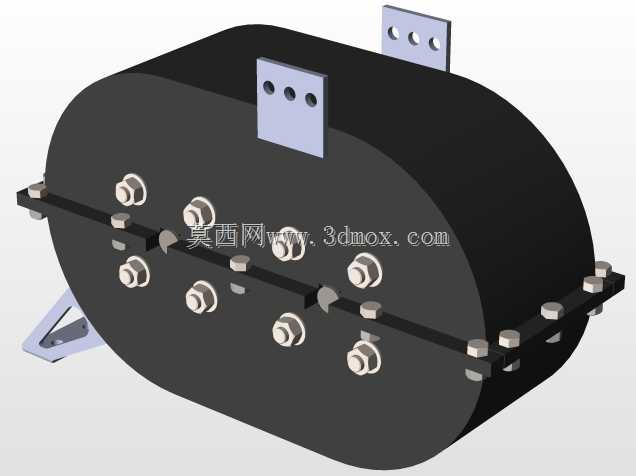

在中小功率、传动比要求适中且对传动中心距适配性有一定要求的轻载传动场景中，齿轮传动减速器往往受限于固定中心距、加工装配精度要求高的局限，难以适配部分非标的低速重载改型需求，这款采用链条与链轮作为核心传动副的减速箱结构，正是针对这类场景做的定制化结构设计。区别于常规齿轮减速的啮合形式，链传动不存在根切风险，同等传动比下中心距调整余量更大，能在不更换壳体的前提下适配不同节距的链轮组合，实现小范围传动比的灵活调整，适合小型农用机具、非标输送线驱动端、小型脱壳加工设备这类对成本敏感、安装空间受限的应用场景。从结构设计逻辑来看，整个箱体采用剖分式拼接结构，上下壳体的结合面做了止口定位设计，能保证装配时链轮轴系的同轴度公差控制在合理范围内，避免链条运行中出现偏磨、跳齿的问题。箱体内腔预留了足够的链条垂度容纳空间，同时在对应链轮啮合的位置设置了导油筋结构，运转时箱体内的润滑脂能顺着筋板导流到链条与链轮的啮合面，减少干磨带来的磨损与异响。输入轴与输出轴的伸出端都设计了标准的密封槽位，可适配骨架油封实现动密封，防止润滑介质泄漏同时阻挡外界粉尘进入箱体内部，适配多粉尘的户外作业环境。安装边界上，箱体底部设计了四个带沉孔的安装脚，安装孔的孔距按照通用小型减速设备的安装规范做了适配，能直接替换同安装尺寸的齿轮减速箱，不需要额外改动设备的安装机架。轴伸端的轴径、键槽尺寸都遵循通用传动件的配合标准，可直接匹配标准联轴器、带轮或者链轮作为输出连接件，不需要额外做轴头的二次加工。设计过程中特意规避了齿轮加工所需的专用工装要求，所有链轮都可以采用标准件改制，箱体的加工面仅集中在结合面、轴承孔与安装脚位置，普通立式铣床即可完成全部加工工序，能大幅降低小批量定制时的加工成本与生产周期。链传动的缓冲特性也让这款减速箱能承受一定的瞬时冲击载荷，在遇到物料卡滞这类突发工况时，链条能通过自身的弹性变形缓冲部分冲击，避免传动件直接崩断损坏，相比硬啮合的齿轮传动更适合工况波动较大的简易作业设备。
