叉型液压管路连接接头结构

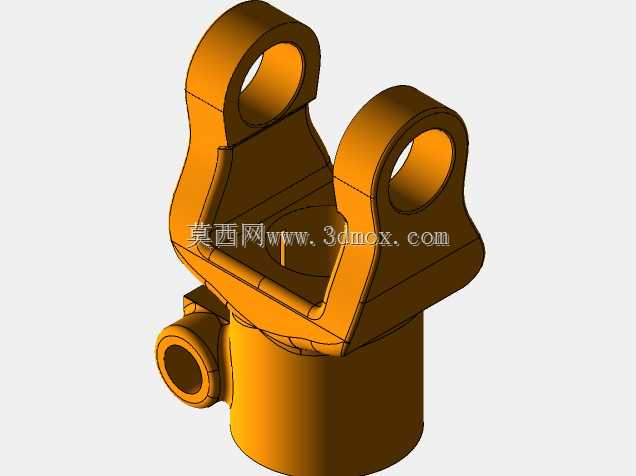

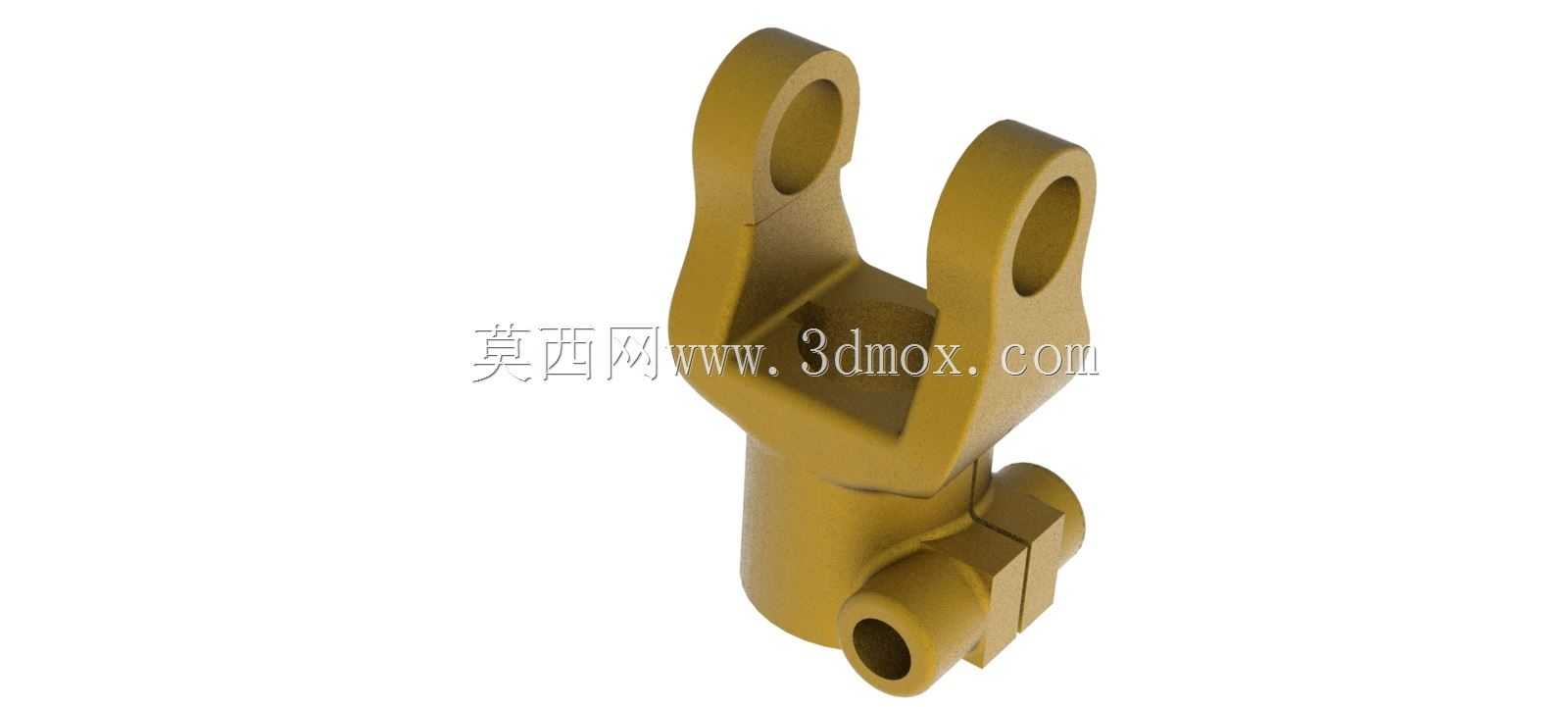

该零件属于液压系统管路连接类的承力接头，主要应用在工程机械、农用装备的液压执行元件端，负责连通硬质油管与铰接式执行部件，在液压回路中既承担油路导通的介质输送作用，也承受管路振动、执行件往复动作带来的交变载荷，是液压系统中兼顾密封与连接强度的关键受力零件。从结构设计逻辑来看，上部的双叉耳结构是铰接安装端，两个同轴的通孔用于穿装铰接销轴，可实现接头与被连接件之间的小角度摆动，抵消设备运行过程中管路装配误差、工作振动带来的位置偏移，避免硬管连接出现应力集中导致的焊缝开裂、接头拔脱问题。下部的柱体是主体承力段，侧面的横向通孔为油路导通接口，内部流道做了平滑过渡处理，减少液压油流经时的局部压力损失，降低紊流带来的管路振动与噪声。设计过程中首先要确定安装边界尺寸：双叉耳的开档宽度需要匹配被连接件的耳片厚度，预留0.2-0.3mm的装配间隙，保证铰接转动灵活无卡滞；叉耳孔的同轴度公差需要控制在0.02mm以内，避免销轴装配后出现别劲现象，加速销轴与孔壁的磨损。下部柱体的外径需要匹配配套的锁紧螺母、密封件的安装尺寸，柱体端部的倒角设计既方便装配时导入密封件，也能避免锐边割伤橡胶密封圈造成泄漏。侧面横向接口的位置需要结合周边管路的排布空间确定，保证外接管路安装后不与周边结构件产生运动干涉，预留足够的扳手操作空间用于接头拧紧作业。材质选型上这类接头一般采用锻造碳钢毛坯加工，后续做镀锌或者达克罗表面处理，兼顾强度与防锈能力，承压能力可匹配中高压液压系统的工作压力要求，流道内壁无残留加工毛刺，避免杂质进入液压回路造成阀组卡滞。在实际设备维护中，这类接头的常见失效点为叉耳孔的磨损、柱体与密封件配合面的划伤，建模时对配合面的粗糙度、形位公差的还原，能够为后续的零件测绘替换、故障分析提供准确的三维参考，也可用于液压系统装配模拟时的干涉检查，提前排查管路排布的空间冲突问题。
