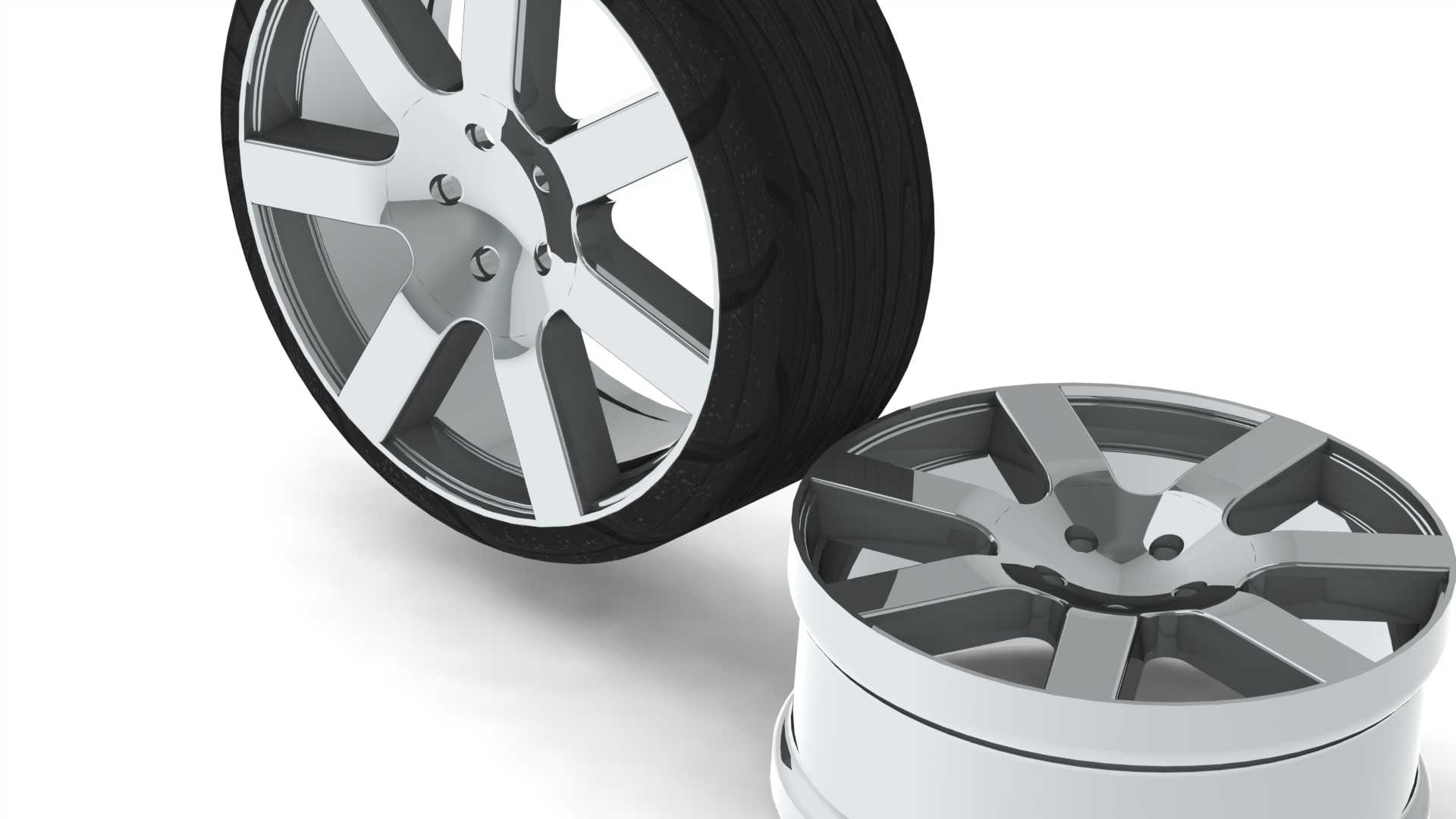

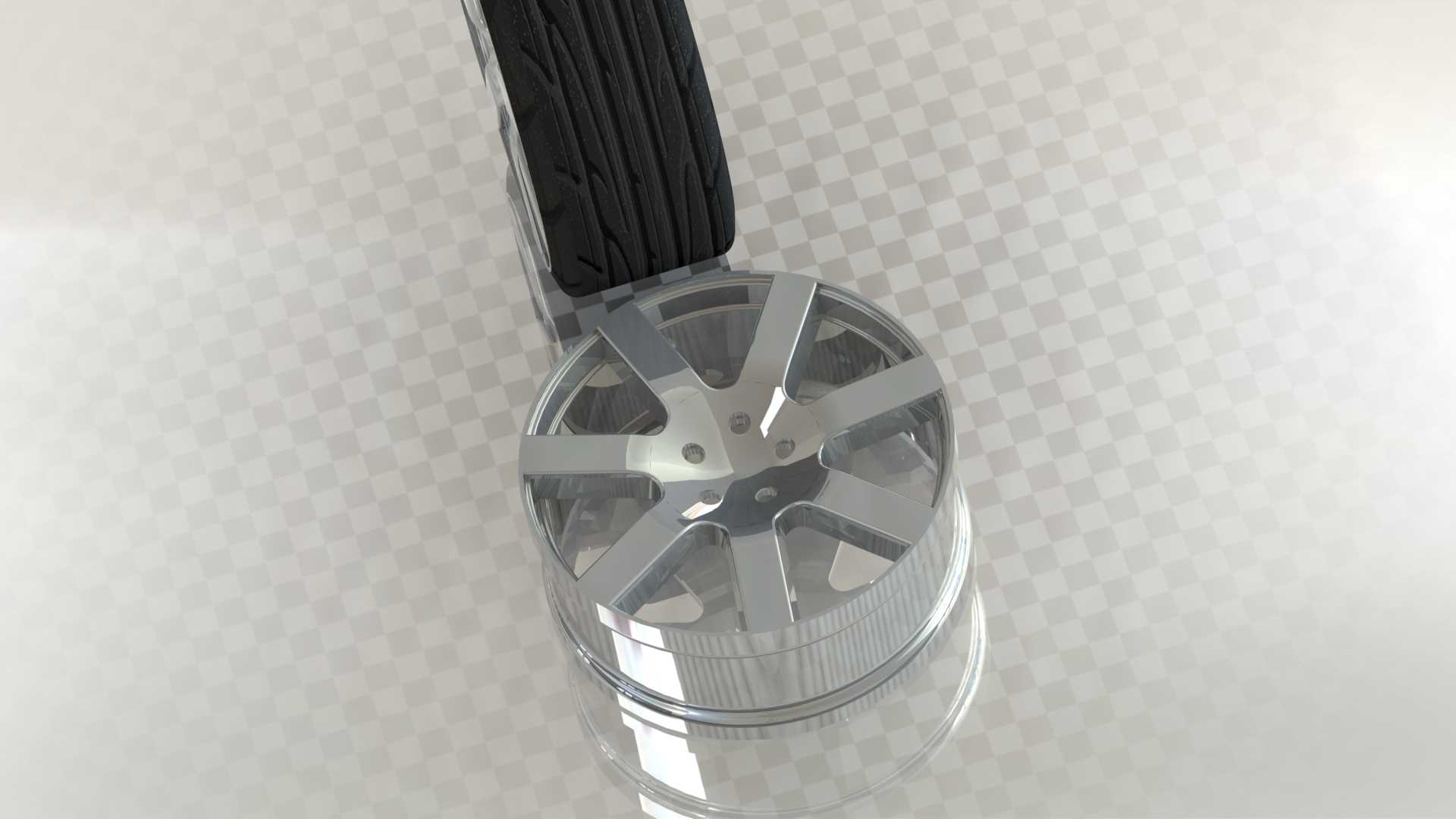

在乘用车辆行走系统的设计环节中,车轮总成是直接关联行驶安全性、操控稳定性与乘坐舒适性的核心部件,本次呈现的RS4s车轮结构,覆盖了铝合金轮毂与配套橡胶轮胎的完整装配形态,可直接用于整车总布置的匹配校核、行走系统的运动干涉验证以及外观造型方案的评审环节。从实际装车场景来看,这类多辐条铝合金车轮多用于家用轿车与入门运动车型的前桥、后桥装配位置,需要同时承受整车满载时的垂直载荷、加减速过程中的纵向扭矩以及转向工况下的横向侧向力,同时还要兼顾制动系统的散热空间预留,避免长时间制动后热量堆积引发的轮胎性能衰减。
设计层面上,轮辐采用了七组宽辐条对称分布的结构形式,每根辐条的截面从轮心安装盘位置向轮辋方向逐步收窄过渡,这种变截面设计并非单纯为了造型美观,而是通过有限元应力分析优化后的结果——在轮心螺栓孔周边的高应力区域,辐条根部保留了足够的材料厚度来分散螺栓预紧力与行驶冲击载荷,靠近轮辋的位置则通过削减非受力区域的材料厚度,实现整体簧下质量的降低,要知道簧下质量每减少1kg,对整车操控响应的提升效果相当于簧上质量减少5-8kg,这也是乘用车型普遍采用铝合金轮毂替代传统钢制轮毂的核心原因之一。轮心位置的安装面设计了五个均匀分布的螺栓孔,匹配常规乘用车型的五孔轮毂安装规格,安装面的平面度公差需要控制在0.1mm以内,避免装车后出现轮毂端面跳动量超标的问题,引发高速行驶时的方向盘抖动现象;安装面中心的定位凸台尺寸与车辆轴头的定位尺寸采用过盈配合设计,保证轮毂装车后的同轴度精度,减少轮胎的偏磨风险。
轮辋部分的结构设计严格匹配对应规格轮胎的胎圈安装尺寸,轮辋边缘的凸峰结构可以防止车辆在急转弯、轮胎气压不足的工况下出现胎圈脱开的风险,轮辋的内侧预留了气门嘴的安装孔位,同时预留了足够的空间适配常规的内置式胎压监测传感器,不需要额外对轮辋进行二次加工即可完成胎压监测模块的装配。配套的轮胎模型还原了民用乘用轮胎的胎面花纹结构与胎侧厚度,在进行整车总布置校核时,可以通过该模型验证车轮在最大转向角度、悬架最大跳动行程下,与翼子板内衬、减震器、转向拉杆等周边部件的安全间隙是否满足设计要求,通常这类间隙需要保留至少10mm以上的安全距离,避免车辆在满载颠簸、极限转向时出现轮胎与周边部件的摩擦干涉。
从安装边界来看,该车轮的偏距设计适配常规前置前驱家用车型的轮距参数,轮辐背面的空腔结构预留了足够的空间来容纳浮动式刹车卡钳与通风刹车盘,不需要加装轮毂垫片即可完成与常规规格制动系统的匹配,避免了加装垫片带来的螺栓受力长度不足、轮毂固定强度下降的隐患。在实际建模过程中,轮辐与轮辋的连接位置做了平滑的圆角过渡处理,避免应力集中导致的轮毂疲劳开裂问题,所有的铸造拔模角度都控制在3度以上,符合铝合金低压铸造的工艺要求,不需要后续大量的机加工即可完成毛坯的生产,有效控制零部件的制造成本。轮胎部分的模型还原了胎侧的柔性形变特征,在进行整车动力学仿真分析时,可以基于该模型赋予对应的橡胶材料参数,模拟不同胎压、不同载荷下轮胎的接地面积变化,为整车的悬挂调校、制动性能匹配提供准确的模型支撑。
这类车轮结构的三维模型,除了用于整车设计阶段的校核工作外,也可以用于汽车维修领域的配件匹配演示、汽车改装领域的轮毂选型预览,帮助技术人员在不需要拿到实物配件的前提下,提前确认轮毂与车辆的匹配度,减少配件选型错误带来的返工成本。在建模细节上,轮毂表面的分模线、螺栓孔的倒角、轮辋边缘的工艺槽都做了还原,能够直接用于渲染输出产品宣传物料,也可以导入CAE软件进行轮毂的强度仿真、模态分析,验证不同载荷工况下的结构可靠性,提前识别结构设计中的薄弱点,在开模生产前完成结构优化,减少后续的模具修改成本。
