汽车储油罐配套密封塑料端盖结构

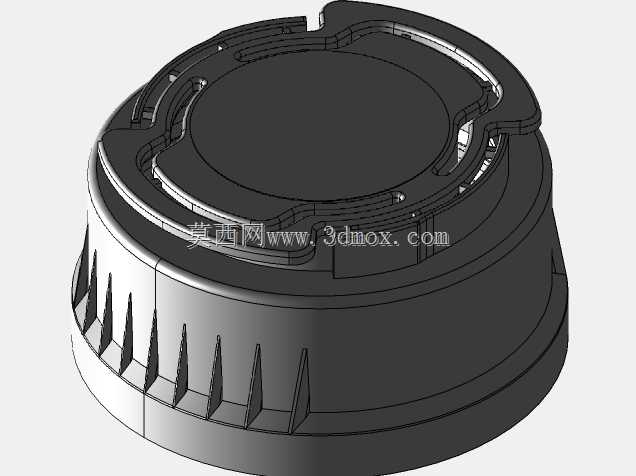

这款塑料端盖主要应用于乘用及商用车辆的储油罐部件，作为储油罐腔体的顶部密封构件，直接承担油路系统的密封防护、介质阻隔与外部防护作用，适配汽车制动液储液罐、转向助力油储油罐等同类腔体结构的安装需求。实际装车使用过程中，该端盖需要长期耐受油路介质的轻微腐蚀，同时承受发动机舱内-40℃到120℃的宽幅温度波动，还要抵御行车过程中的振动冲击，避免出现密封失效、介质渗漏、盖体松脱的问题。从结构设计来看，盖体外侧周向均匀布置了三角形防滑筋条，筋条高度沿盖体轴向逐步收窄，既可以保证人工徒手拆装时的摩擦力足够，不会因为手上沾有油污出现打滑，也能在自动化装配线的旋压工序中提供足够的夹持定位面，适配自动化拧紧设备的卡爪接触需求。盖体顶部设置了多道环形卡扣与定位凸台，和储油罐罐口的卡槽结构一一对应，安装时旋转到位后卡扣自动卡入卡槽，形成轴向限位，不需要额外设置螺纹连接结构，大幅提升装配效率，同时卡扣配合面处预留了密封件安装槽，可配套橡胶密封圈实现端面静密封，阻断油路介质的挥发与外部粉尘、水汽的侵入。盖体内部设置了多道径向加强筋，从中心区域延伸至侧壁位置，在不增加整体壁厚的前提下提升盖体的结构刚性，避免长期受温度变化影响出现翘曲变形，导致密封面贴合度下降。设计过程中充分考虑了注塑成型的工艺特性，所有转角位置均设置了均匀的过渡圆角，避免出现应力集中导致的注塑件开裂，同时拔模角度控制在合理区间，保证注塑脱模时不会出现表面拉伤，也能满足装车后长期使用的结构强度要求。安装边界上，盖体的外径尺寸与罐口的配合公差控制在小间隙配合区间，既保证安装时可以顺利旋入，又不会因为间隙过大导致密封圈偏位，盖体的轴向高度完全覆盖罐口的配合段，不会出现突出过多或者配合长度不足的问题，适配现有主流车型储油罐的通用安装尺寸，不需要对原有罐体结构做额外修改即可直接替换使用。
