偏心弹簧驱动单向阀泵结构设计

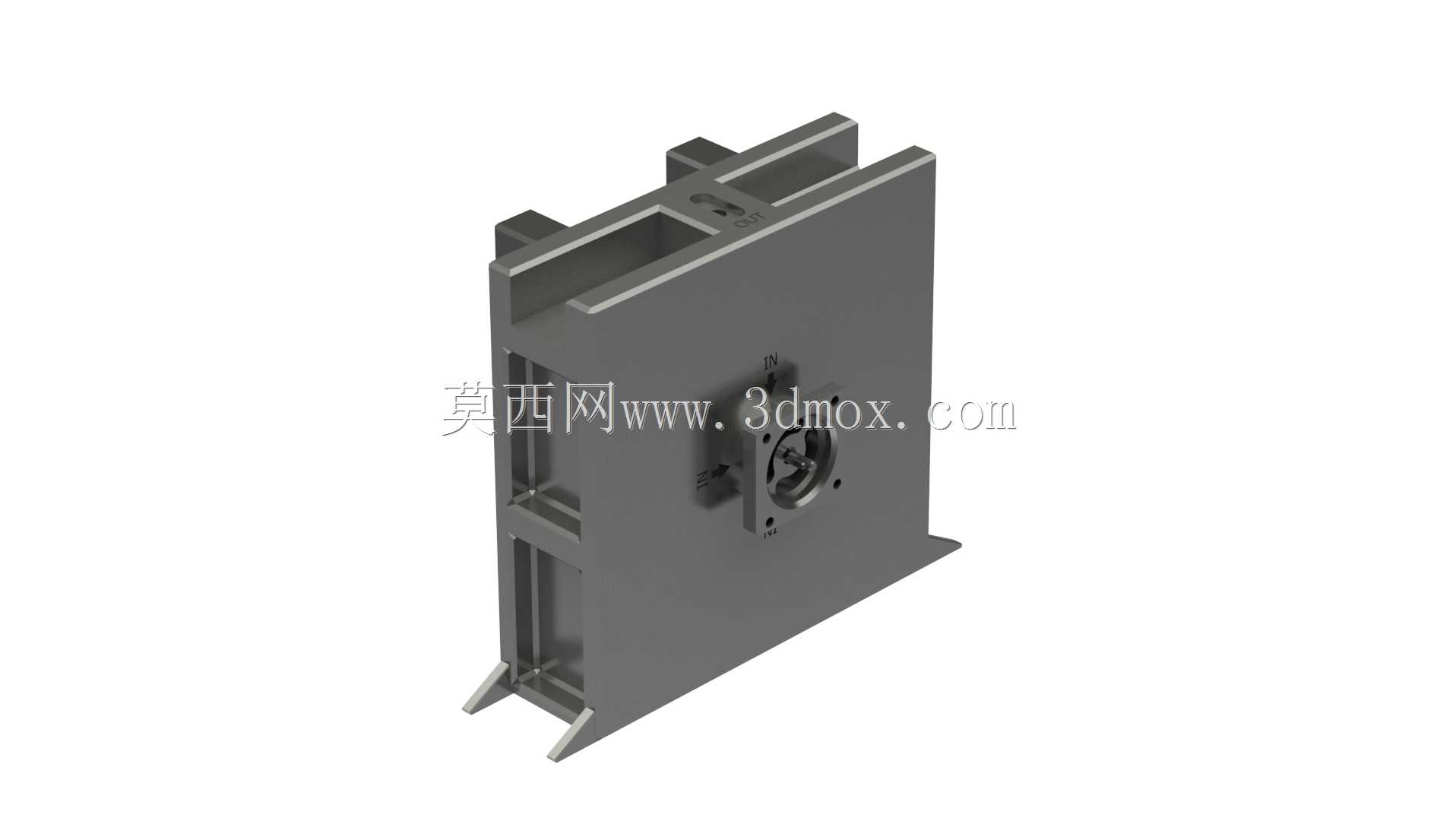

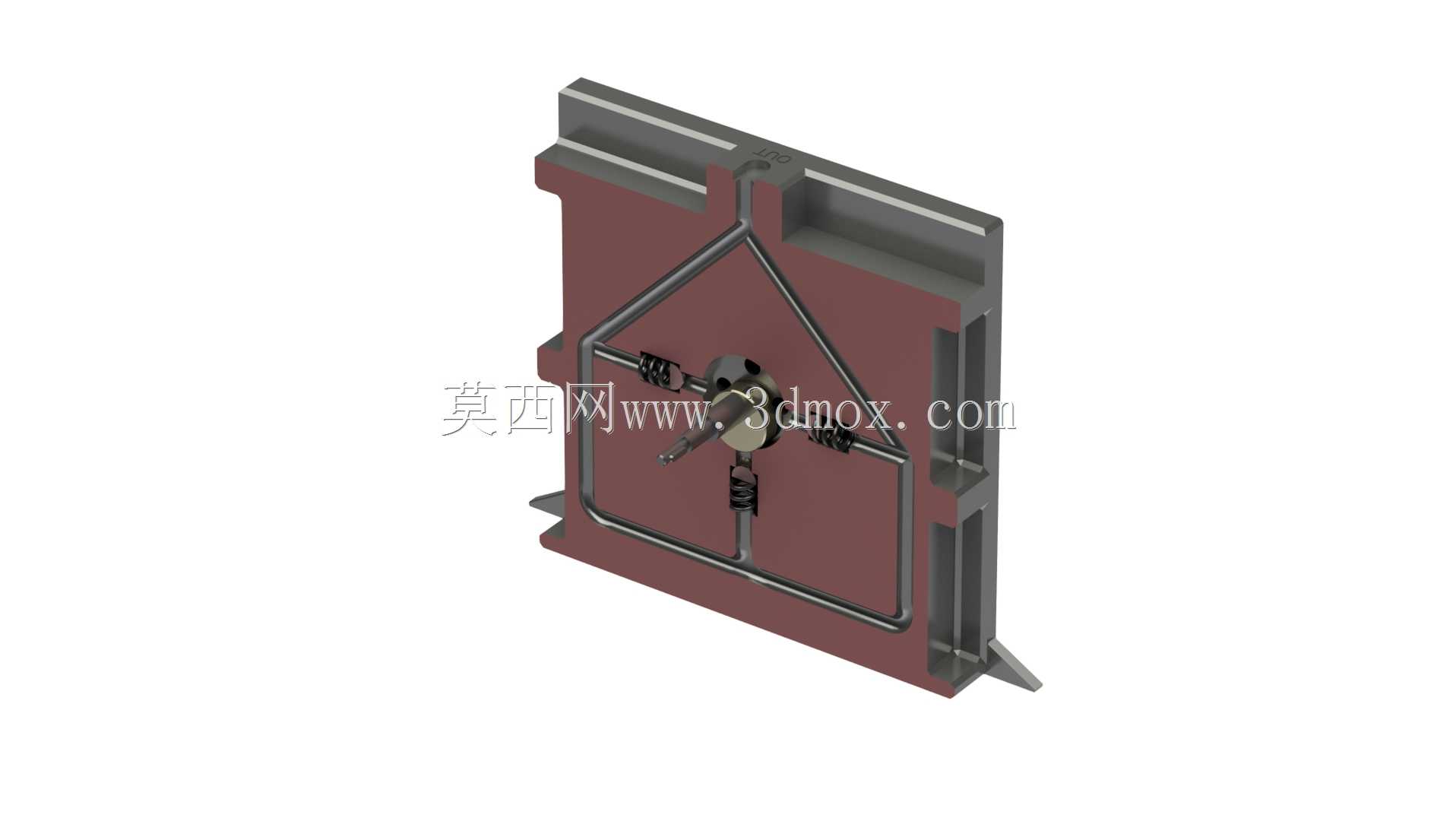

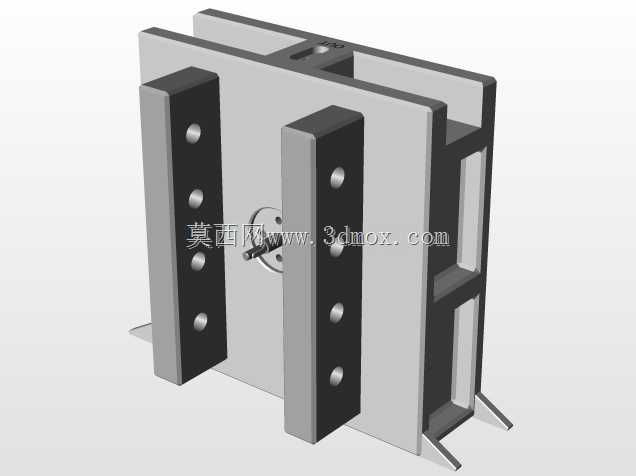

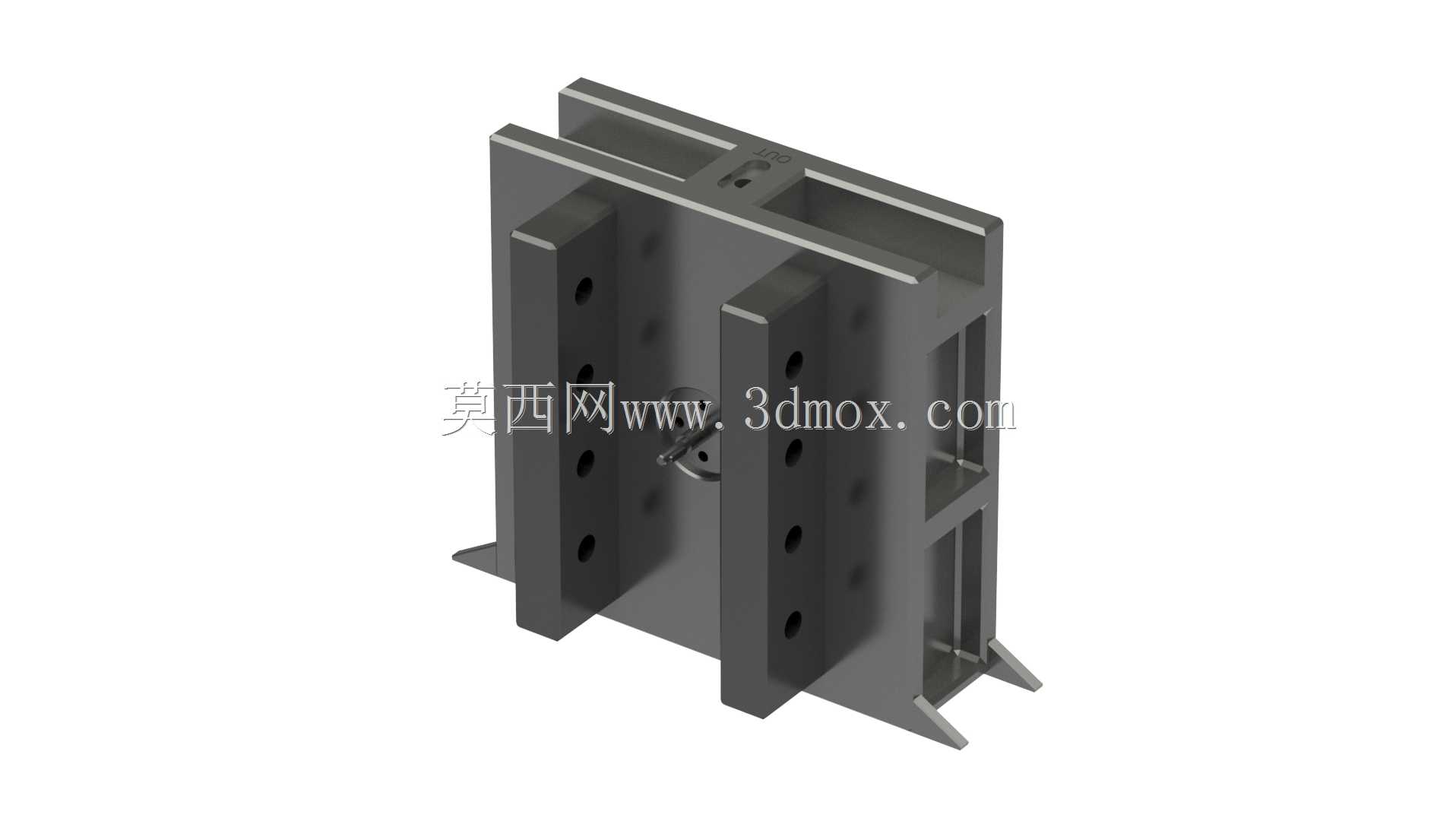

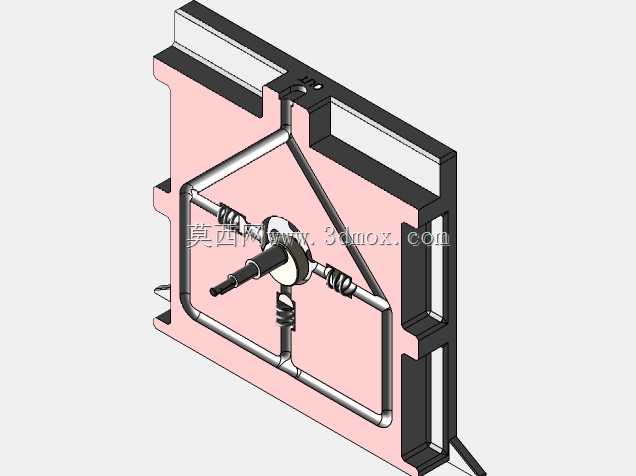

该结构属于流体输送领域的单向泵送装置，核心依靠偏心轮与复位弹簧的配合实现流体的定向输送，常见于小流量流体回路、润滑系统、小型化工试剂输送等对流体流向有严格要求的场景，可避免管路内流体倒流引发的系统压力失稳、介质回流污染等工程问题。从功能实现逻辑来看，偏心结构在动力输入下做回转运动，周期性挤压泵腔内部的容腔空间，配合弹簧的复位作用力带动阀芯做往复启闭动作，当容腔容积增大时，进口侧单向阀开启，流体被吸入泵腔；当容腔受偏心轮挤压容积减小时，出口侧单向阀开启，流体被加压推送至下游管路，整个循环过程中流体仅能沿单一方向流动，无需额外配置止回元件即可实现防倒流功能。设计过程中优先考虑了安装边界的适配性，整体采用板式安装结构，主体外形为带安装支脚的矩形腔体结构，侧边预留的导轨式安装边可直接嵌入设备的安装卡槽内，无需额外设计复杂的安装支架，安装时仅需固定四个支脚的连接点位即可完成定位，整体厚度控制在适配常规流体管路排布的尺寸范围内，不会占用过多的设备内部安装空间。结构细节上，泵腔内部的流道采用菱形布局的内嵌式流道设计，可减少流体在腔体内的流动阻力，降低泵送过程中的压力损失；弹簧的选型匹配了偏心轮的运动行程，确保阀芯复位及时，不会出现启闭滞后导致的流量脉动过大问题；阀芯与阀座的配合面采用锥面密封结构，在低压输送场景下可实现可靠密封，减少内部泄漏量。在实际选型应用中，该结构适配洁净度较高、无大颗粒杂质的流体介质，可集成在小型液压站的润滑支路、实验设备的试剂输送回路、小型冷却系统的循环管路中，相比常规的叶轮式泵体，该结构体积更小，流向控制精度更高，且在停泵状态下可自动截止管路，避免介质自流影响系统工况。建模过程中对偏心轮的偏心距、弹簧的预压缩量、阀芯的行程参数都做了对应匹配，各运动部件之间预留了合理的装配间隙，可直接用于结构验证、装配干涉检查以及后续的工程出图参考，安装接口的尺寸也预留了标准管路连接的位置，可直接对接常规的硬管或软管接头，减少二次改型的工作量。
