带多自由度机械臂的树苗移栽铲具结构

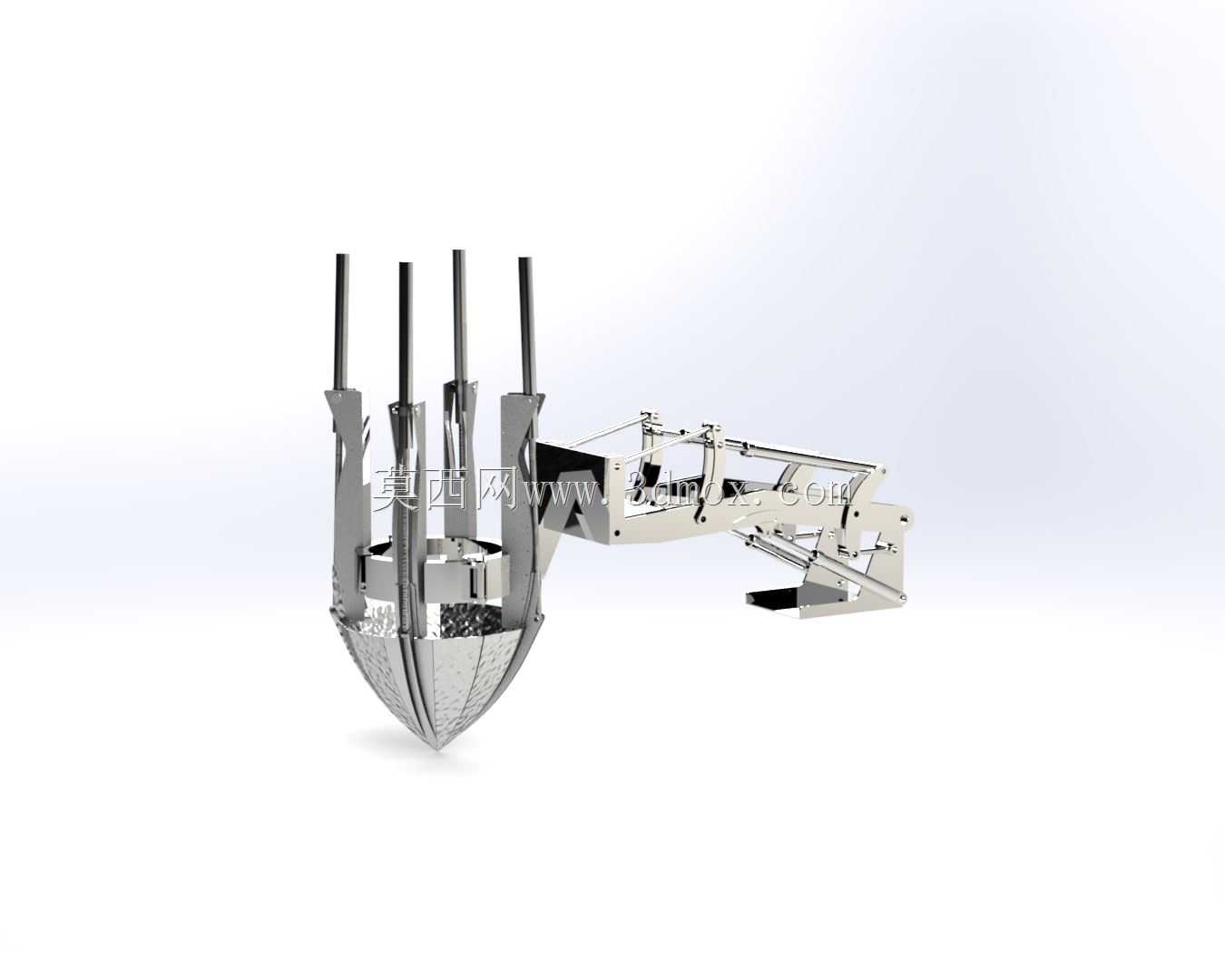

这套铲具配套多自由度铰接臂结构，主要应用于园林绿化、山地造林、经济林果种植环节的带土球树苗移栽作业，可替代人工完成树苗带根土球的挖掘、夹持、转运对位整套工序，解决传统人工挖苗土球完整性差、移栽成活率低、作业强度高的痛点。从功能特性来看，前端铲体采用多瓣分体式收拢结构，每瓣铲片为带加强筋的弧面楔形设计，下插过程中可沿土球外周均匀切入土壤，收拢后能完整包裹直径适配的树苗根区土球，避免土球散坨损伤根系；铲片内侧做了防滑凸点处理，夹持土球时不会出现滑脱，同时不会过度挤压土球造成根系闷损。配套的机械臂采用多连杆铰接布局，各关节处配置铰接销轴与限位结构，可实现水平回转、垂直举升、俯仰角度调整的多维度动作，作业覆盖范围可适配不同行距的种植地块，臂体的铰接点做了耐磨衬套设计，长期往复作业不会出现旷量移位。设计过程中优先考虑了作业边界适配，铲体完全收拢后的最小外径可适配常规造林苗的土球规格，完全张开时的开度可满足大规格经济林苗的取土需求，机械臂完全收回时的整体外廓尺寸可适配常规农用作业车辆的挂载安装位，不需要对配套动力底盘做额外的结构改装。安装接口采用标准法兰连接结构，可直接挂载在通用农用动力底盘、小型工程机械前端，不需要额外定制连接支架；铲体下插行程做了硬限位设计，可根据不同树苗的根系深度调整下插深度，避免切入过深造成动力浪费，或是切入过浅无法完整包裹土球。臂体的连杆传动比经过匹配计算，操作人员在操作端施加较小的作用力即可驱动铲体完成收拢、举升动作，作业过程中铲体的受力可通过连杆均匀分散到臂体各铰接点，不会出现局部应力集中导致结构变形。在实际作业场景中，这套结构可完成从苗圃起苗、地块转运到种植穴对位放苗的全流程作业，相比人工挖苗作业效率提升明显，同时能稳定保证土球完整度，提升移栽后的树苗成活率；铲片采用耐磨合金材质，应对沙壤土、黏壤土等不同土质都有足够的使用寿命，铰接点的密封结构可避免泥土进入铰接缝隙造成卡滞，日常维护仅需定期加注润滑脂即可，不需要复杂的拆解保养。
