立式大容量储水罐体结构设计方案

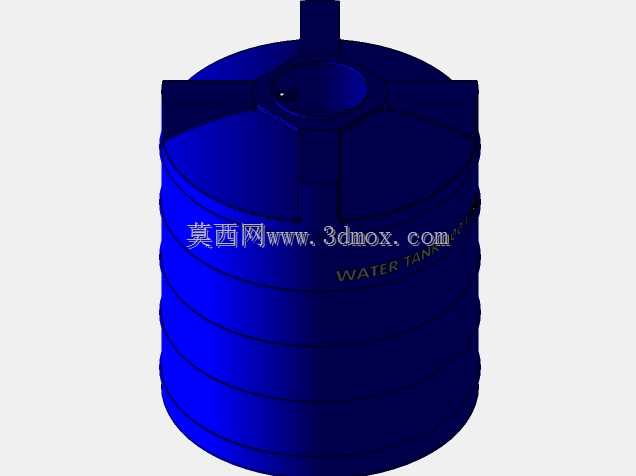

这款立式储水罐体的三维结构设计，主要面向民用供水、小型工业循环水系统、农业灌溉储水、户外应急蓄水等多场景的储液需求，可适配常温清水、低浓度腐蚀性水溶液等多种介质的静态存储作业。从实际落地使用的角度出发，设计阶段优先考虑了罐体的落地稳定性与空间利用率，整体采用圆柱立式结构，底部为圆弧过渡封底，相比平底结构能更好分散满水状态下的介质静压力，减少长期使用过程中底部应力集中导致的开裂渗漏风险，同时圆柱形态在相同容积下耗材占比更低，也能降低生产环节的成型难度。

罐体顶部设置了多组接口结构，中心位置为大口径人孔/检修口，可满足后期内部清洁、配件检修的操作空间需求，周边均匀分布的凸起接口可分别对接进水管、溢流管、液位计安装位、排气阀组件，不同接口的高度差经过排布，避免进水时产生的气堵、溢流倒灌问题。罐体外壁设计有多道环形加强筋，沿罐体高度方向等距分布，可有效提升薄壁罐体的环向刚度，当罐体埋地安装或者放置在户外遭遇风压、侧向外力作用时，加强筋结构能大幅降低罐体形变概率，即使是大容量规格也无需额外增加过多壁厚就能满足结构强度要求。

安装边界方面，该类罐体的安装基础仅需要平整的硬化水泥地面即可，无需额外做预埋固定结构，罐体底部的圆弧过渡区可均匀传递整体重量，单台10立方规格的罐体满水状态下对地面的压强可控制在普通硬化路面的承载范围内，适配厂区、农村院落、楼宇顶层等多种安装场景。设计过程中也充分考虑了运输与吊装需求，顶部的十字形凸起结构除了加强顶部刚度外，也可作为吊装时的受力点位，无需额外焊接吊耳就能满足短途转运、现场就位的吊装作业要求，降低现场安装的辅助成本。

从功能特性来看，罐体顶部的密封结构采用卡槽式密封设计，可配合橡胶密封圈实现顶部的防尘、防蚊虫、防溢溅效果，同时预留的排气通道可平衡罐体内外气压，避免放水过程中罐内形成负压导致罐体吸瘪。整体结构无多余的复杂异形曲面，无论是滚塑成型工艺生产塑料罐体，还是采用焊接工艺生产钢制罐体，都能直接基于该三维结构拆解生产工艺，减少二次改模的工作量。针对不同使用场景的需求，该结构也可快速调整接口规格、罐体高度、加强筋密度，适配不同容积、不同介质存储的定制化需求，比如用于存储酸碱类介质时可直接调整壁厚参数，用于消防储水时可在侧壁预留消防取水接口，整体结构的拓展性较强，能覆盖多数常压静态储液的使用需求。
