菲亚特车型稳定杆连杆结构设计

在乘用车底盘悬挂系统的匹配设计中，横向稳定杆连杆是承担侧倾力矩传递的核心连接部件，本次呈现的结构针对家用紧凑型车型的前悬稳定杆端连接需求开发，适配麦弗逊式前悬挂的布置空间。从实际装车场景来看，该部件安装于前桥横向稳定杆端部与减震器支座之间，车辆过弯产生侧倾时，稳定杆发生扭转变形，该连杆负责将两端的位移差与作用力精准传递，抑制车身侧倾幅度，同时过滤路面颠簸带来的细碎震动，避免悬挂部件出现硬冲击。

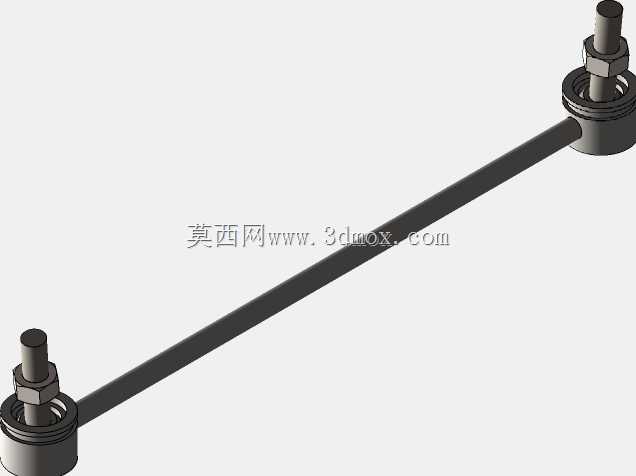

结构设计上，两端采用带锁紧螺母的球头销结构，球头内部预留足够的摆动角度余量，可适配悬挂跳动过程中稳定杆与减震器之间的多角度相对位移，避免运动干涉；中间杆身采用等截面实心圆钢构型，杆身走向根据整车底盘布置空间做了适配性的角度设计，既保证两端连接点的安装位置精度，也避开了转向拉杆、刹车管路等周边部件的运动包络。球头座采用一体化压装结构，配合端面的防尘密封罩，可阻挡泥水、沙尘进入球头摩擦副，延长部件在复杂路况下的使用寿命，锁紧螺母采用六角带法兰面构型，安装时可提供足够的压紧力，同时自带的防松特性可避免车辆长期震动下出现螺母松脱的风险。

安装边界方面，两端球头销的螺纹规格、杆身总长度、两端球头的中心距均严格匹配对应车型的底盘安装点尺寸，安装时无需额外改动周边部件位置，直接对位穿入螺栓后按规定扭矩锁紧即可完成装配。杆身的直径经过刚度匹配计算，既保证力矩传递过程中不会出现过量的弹性形变，也不会因刚度过大导致路感过于生硬影响乘坐舒适性，球头的摆动角度范围覆盖了悬挂全行程跳动、转向全角度转动的极限位置，在车辆满载压缩、极限拉伸、最大转向角度等工况下，都不会出现连杆别劲、卡滞的问题。

从工程应用角度来说，这类连杆的设计核心是在有限的布置空间内，平衡结构强度、运动自由度与耐久性能，既要保证力传递的刚性，也要预留足够的活动余量适配悬挂的复杂运动轨迹，同时密封结构的设计直接决定了部件的维护周期，避免短时间内出现球头松旷、异响等故障。建模过程中需要严格对齐整车底盘的硬点坐标，反复校核运动包络，确保在所有极限工况下都不会与周边部件发生碰撞，同时杆身的走向要尽量减少应力集中的拐点，保证长期交变载荷下的结构可靠性。
