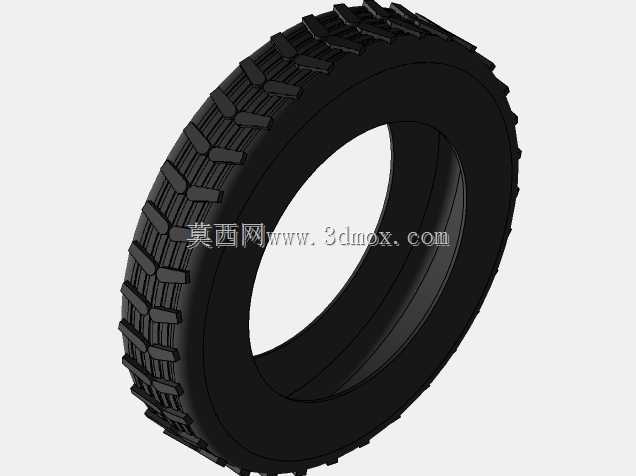

越野花纹橡胶轮胎实体结构设计

这款轮胎的结构设计优先适配非铺装路面的行驶需求，胎面采用交错排布的块状花纹设计，每一块花纹筋都做了阶梯式的倒角处理，在泥泞、砂石路面行驶时，花纹块可以嵌入路面凹凸结构提供额外抓附力，同时花纹沟槽的宽度经过反复校核，行驶过程中夹带的泥沙、碎石可以在胎面形变过程中顺利排出，避免沟槽被异物填塞导致抓地力下降。从安装边界来看，胎圈位置做了加厚的刚性层设计，和轮辋配合的贴合面预留了标准的过盈配合余量，装配时可以通过胎圈的均匀形变实现和轮辋的密封贴合，适配常规钢制或铝合金轮辋的安装尺寸，不需要额外定制转接部件。胎侧位置采用了渐变厚度的结构设计，靠近胎圈的位置厚度更大，可以抵御路边石剐蹭、碎石冲击带来的损伤，靠近胎面的位置适当降低厚度，兼顾行驶过程中的缓冲性能，过滤路面传递的细碎震动。在设计思路上，这款轮胎没有偏向极致的公路静音性能，而是把核心功能点放在复杂路况的通过性上，花纹块的排布角度做了错位处理，避免同相位花纹块同时接触地面带来的行驶震动，即使在硬化路面短距离行驶，也不会出现过度的跳动感。实际应用场景覆盖轻型越野车辆、工程作业短途转运车辆、厂区非铺装路面作业车辆的行走系统配套，既可以作为整车开发阶段的结构匹配样件参考，也可以用于行走系统的运动仿真、装配干涉校核工作。建模过程中还原了胎面花纹的细微倒角、胎侧的过渡曲面、胎圈的安装定位结构，所有曲面都做了连续性处理，在做装配仿真时可以直接调用模型和轮辋、制动部件做干涉检查，不需要额外修补破面。胎体内部的层级结构在建模时做了简化处理，保留了外部装配需要的所有形面特征，既控制了模型的整体数据量，也不会影响外部结构匹配的精度，在做整车总装布置时，可以直接导入模型校核轮胎跳动时和翼子板、转向拉杆的安全间隙，确认不同载荷状态下的运动边界是否符合设计要求。
