六英寸直列风管风机结构设计方案

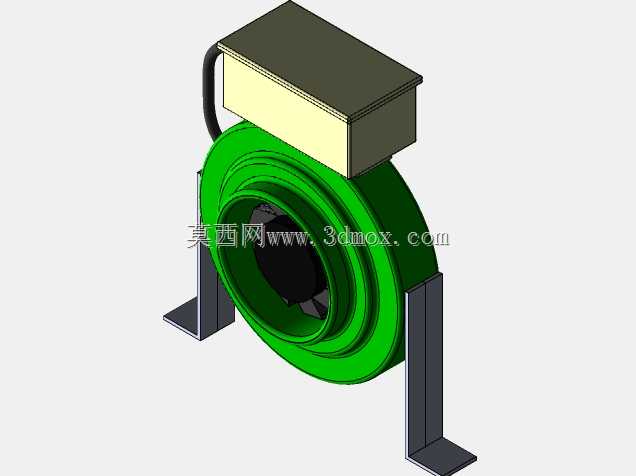

这款直列风管风机主要适配小空间通风换气场景，常见于小型设备舱散热、工位局部送风、狭小管道段增压通风等工况，安装时可直接串接在对应管径的通风管路中，无需额外搭建大型风机基础，对安装空间的竖向与横向占用都控制得较为紧凑。从结构设计来看，风机采用蜗壳式离心风轮结构，绿色涂装的蜗壳流道经过圆弧过渡处理，能减少气流在壳体内的折返损耗，风轮采用多翼式前倾叶片设计，在相同转速下能获得更高的风压输出，匹配400CFM的额定风量参数，可满足6英寸管径下的中短距离送风需求。顶部的电气接线盒采用独立隔舱设计，与风机主体的振动传递路径上设置了缓冲胶垫，能降低风机运行时的振动对接线端子的松动影响，接线盒的出线口预留了防水锁头安装位，可适配不同防护等级的现场布线需求。底部的两支L型安装支架采用折弯钢板焊接成型，支架上开有长圆形安装孔，可兼容一定范围内的安装孔位偏差，安装时既可以通过支架将风机固定在墙面或设备机架上，也可以拆除支架直接通过风管两端的法兰接口串接在管路中，两种安装方式的受力路径都经过校核，不会出现运行时的共振异响。设计过程中优先考虑了日常维护的便捷性，蜗壳侧端盖采用快拆式卡扣固定，无需完全拆卸管路即可打开端盖清理风轮上积附的灰尘与杂物，适配长期运行在多粉尘工况下的使用需求。流道设计时特意控制了风轮与蜗壳内壁的间隙，既避免间隙过大导致的风量泄漏，也防止间隙过小出现运行时的擦碰异响，风轮做了动平衡校准，额定转速下的振动幅值控制在通用通风设备的允许范围内，不会对相连管路造成额外的振动负担。整机的进出风口采用标准6英寸风管接口尺寸，可直接匹配市面通用的柔性风管与硬质风管，安装边界上预留了接线盒的操作空间与端盖拆卸的操作距离，选型时只需确认安装点位的管路管径与送风距离是否匹配额定风压参数，即可直接套用安装，无需额外做结构改型。
