农机圆盘耙用方孔密封支承轴承结构

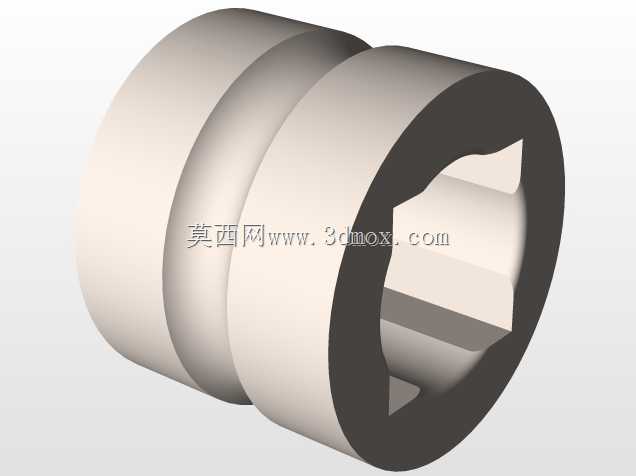

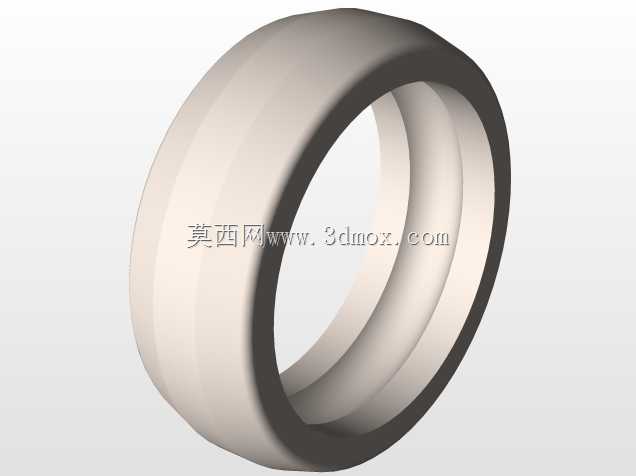

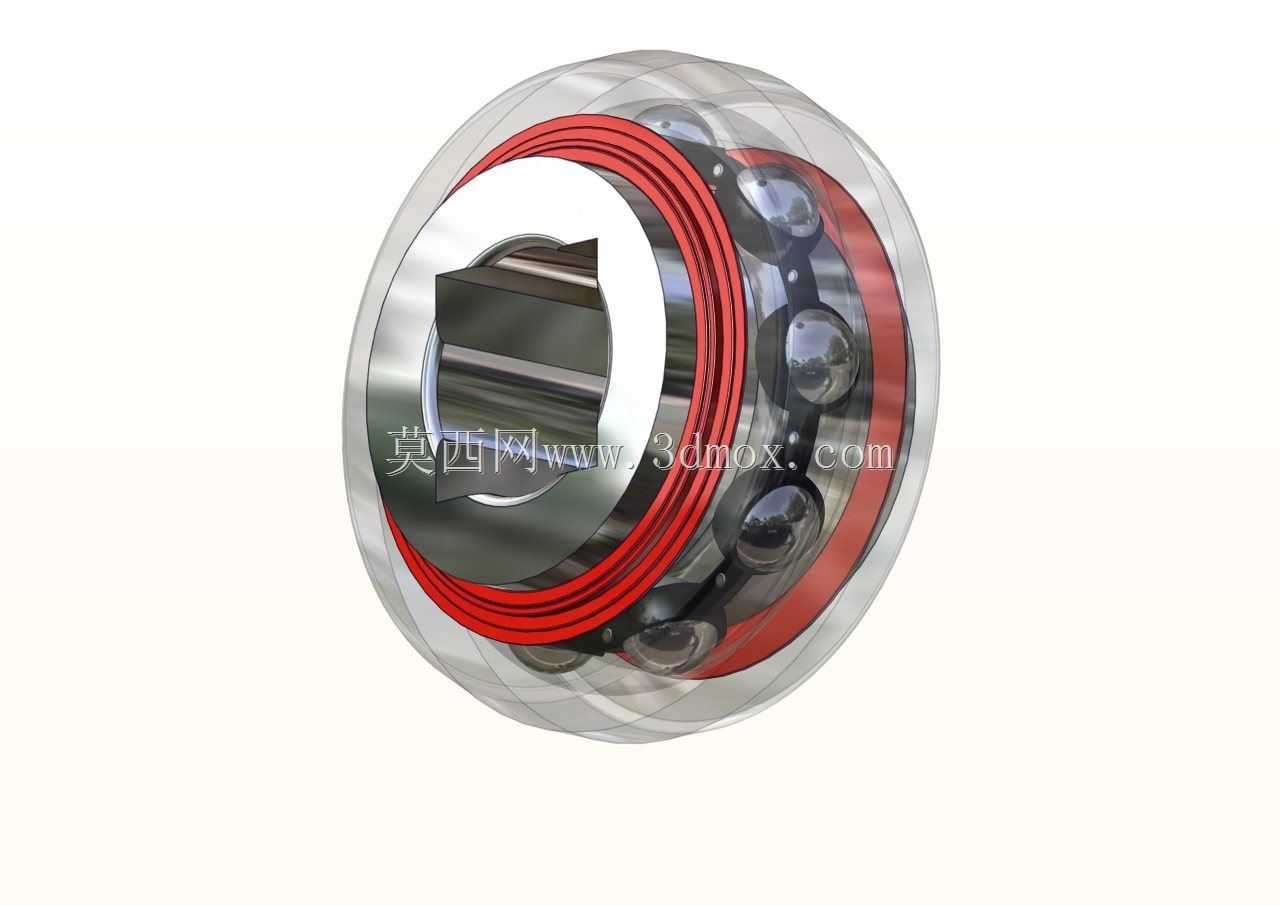

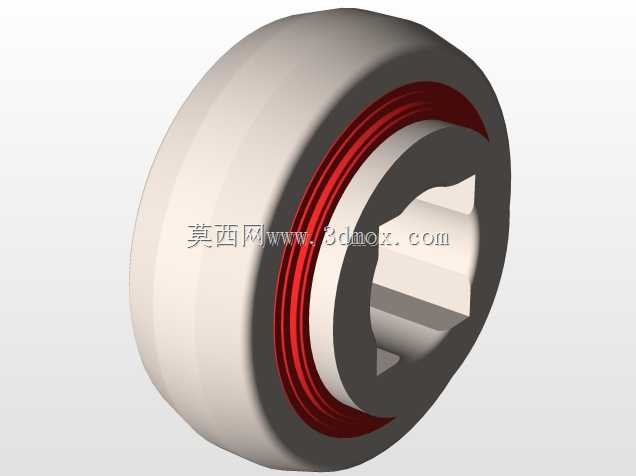

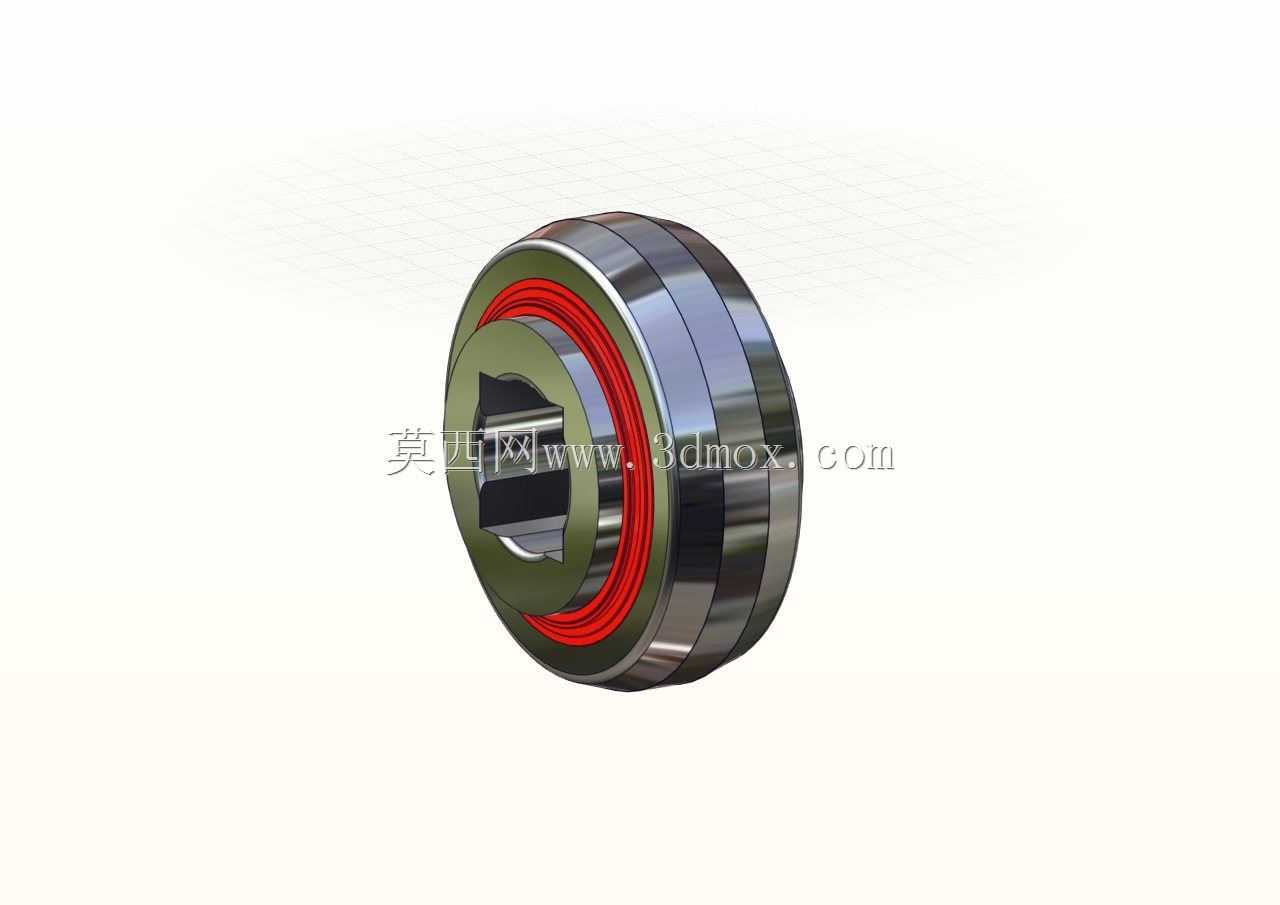

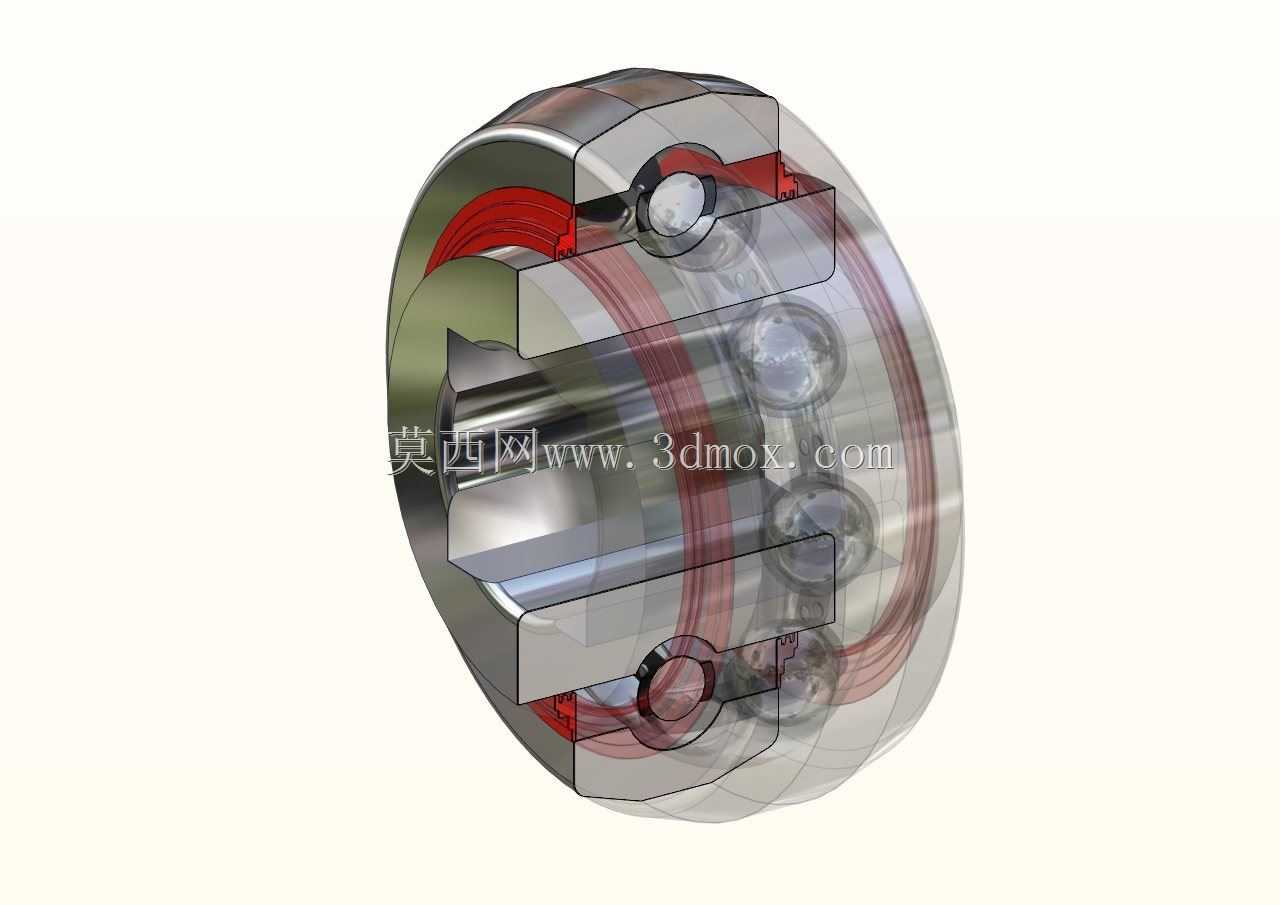

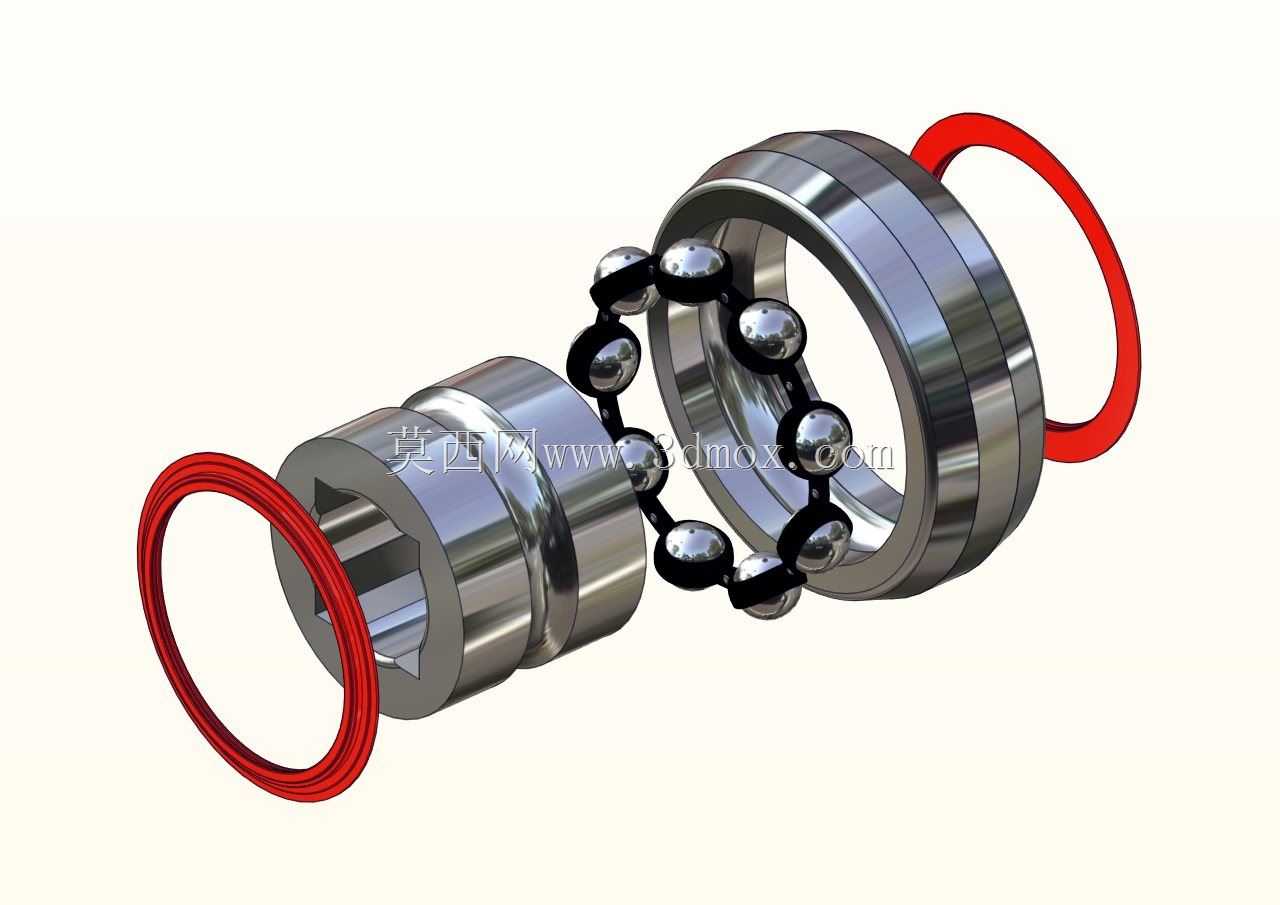

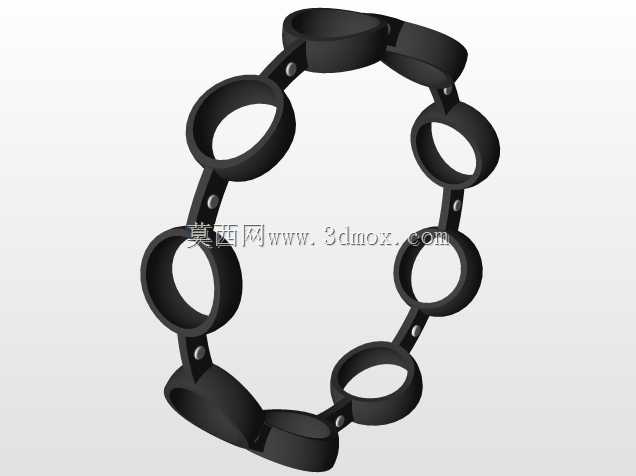

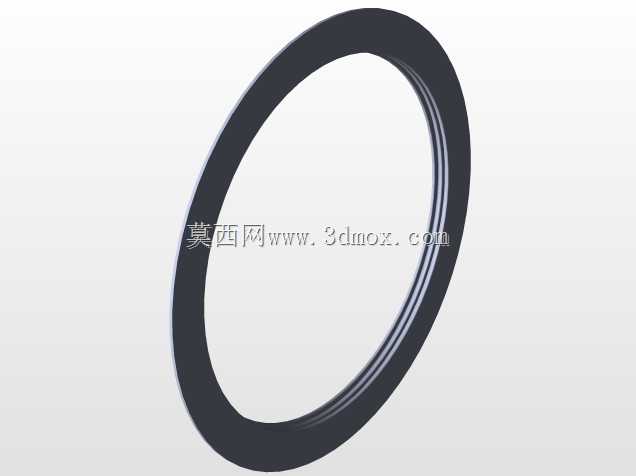

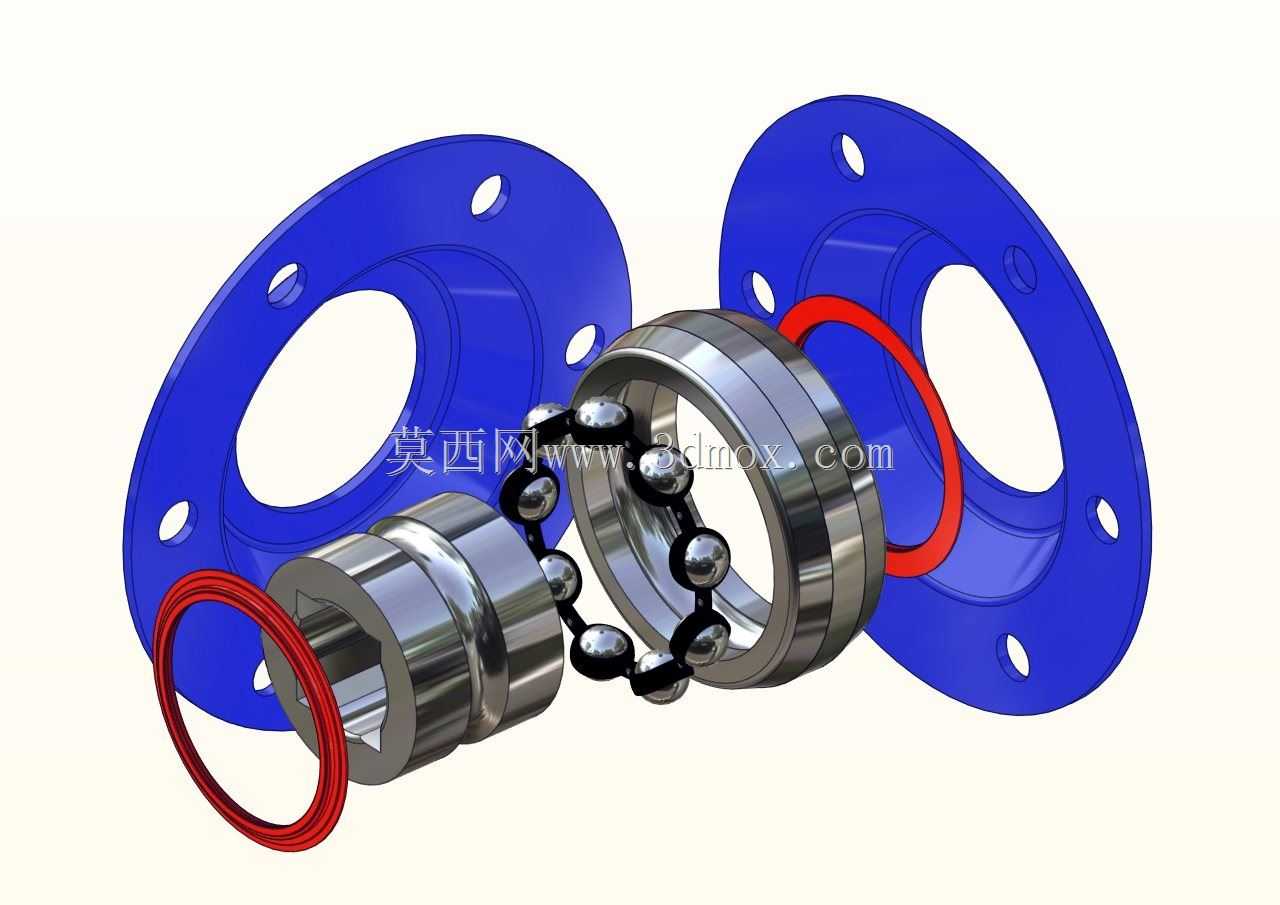

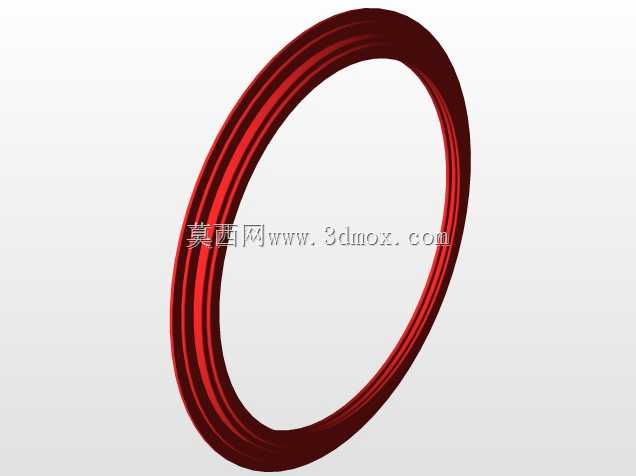

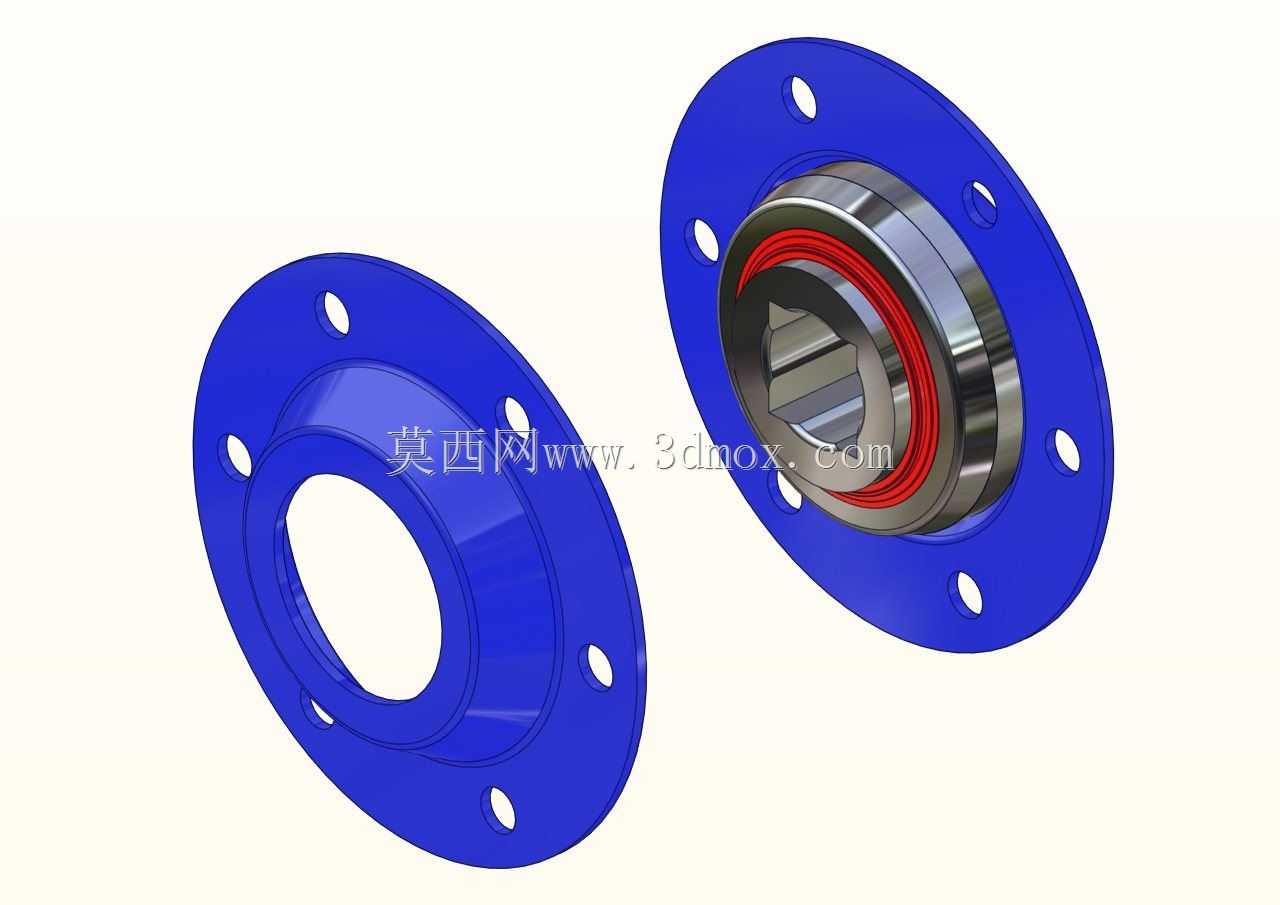

这款轴承主要配套圆盘耙这类耕整农机具，安装在耙组的方轴上，承担耙片作业过程中的径向载荷与部分冲击载荷，是耙组转动支承的核心部件。田间作业环境复杂，泥土、秸秆碎屑、泥水极易侵入轴承配合面造成磨损失效，因此这款轴承在结构设计上做了针对性优化，采用多层接触式密封结构，红色密封唇与内圈、外圈的配合面做了精密磨削，既可以阻挡外界泥沙、水汽进入滚道，也能防止内部润滑脂泄漏，延长维护周期。内圈采用方孔设计，直接与圆盘耙的方轴配合，无需额外加工键槽，装配时直接穿入即可传递扭矩，避免了键连接在冲击载荷下容易出现的键槽崩裂、轴面压溃问题，适配农机作业时频繁受冲击的工况。外圈采用加厚的多环槽结构，既可以增强外圈的结构强度，承受耙片入土、遇石块时的瞬时冲击载荷，也能方便安装定位挡圈，将轴承固定在耙组的安装座内，限制轴向窜动。从安装边界来看，轴承的外圈外径、内圈方孔尺寸、整体宽度都匹配主流圆盘耙的耙组安装座尺寸，替换时无需对原有安装结构做改动，可直接适配现有耙组的装配空间。滚道部分采用了优化的曲率设计，滚动体与滚道的接触应力分布更均匀，在承受偏载、冲击载荷时不会出现应力集中导致的滚道点蚀。日常维护时，这类轴承一般在作业季前加注一次耐水、耐极压的润滑脂即可，密封结构可以保证整个作业季内润滑脂不会流失，也不会让外界杂质进入滚道。设计这类轴承三维模型时，需要重点还原方孔的形位公差、密封唇的截面形状、外圈环槽的定位尺寸，确保模型导入装配体后可以直接完成干涉检查，验证与方轴、安装座、挡圈的配合间隙，避免实际加工装配时出现配合过紧装不上、间隙过大窜动的问题。
