多组联动凸轮式动力传输演示装置

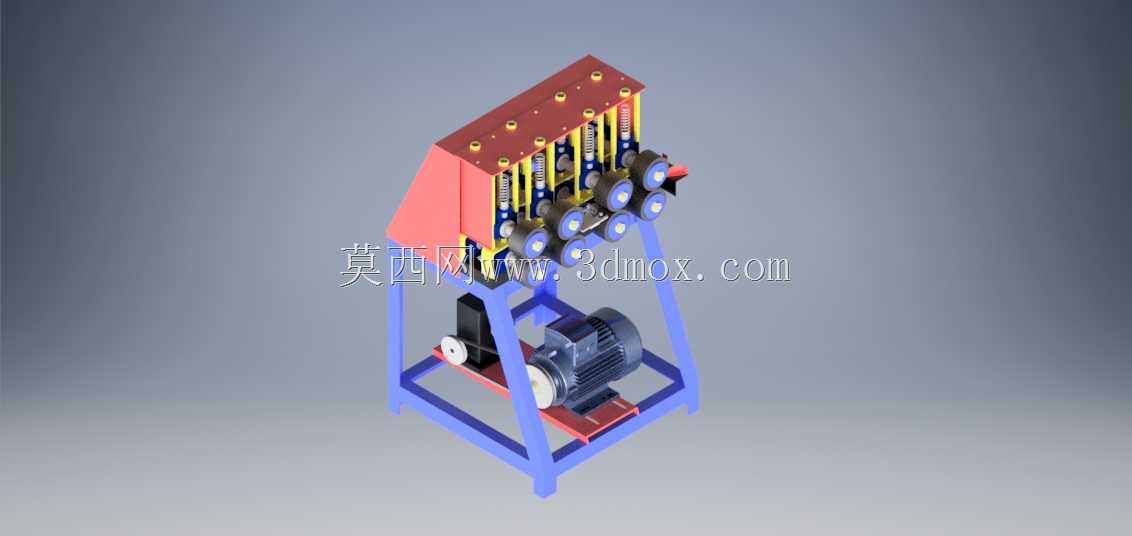

这套多组联动凸轮式动力传输装置，主要面向机械原理教学演示、小型自动化产线的节拍送料单元开发场景使用，能够将单一电机的旋转动力，通过多组同轴排布的凸轮组件，同步输出多组具有固定相位差的往复直线动作，适配需要多工位同步协调作业的工序需求。从实际功能来看，装置下部的动力输入段采用标准卧式电机安装位，通过带轮传动将动力输送至上部的凸轮主轴，带传动的设置既可以缓冲电机启动时的瞬时冲击，也能通过带轮直径配比调整上部凸轮轴的实际运行转速，匹配不同工况下的动作节拍要求。上部的执行段共设置六组独立的凸轮从动件，每组从动件都配套了复位弹簧与导向杆结构，保证凸轮轮廓驱动的往复动作平稳无卡滞，相邻凸轮之间按照预设的动作时序调整安装相位，能够实现依次递进的动作输出，比如在小件分拣、端子压接、标签粘贴这类需要多步顺序动作的工位上，不需要额外配置多组动力源与控制系统，仅靠机械结构本身的相位配合就能完成整套动作循环。设计过程中优先考虑了安装与调试的便捷性，整体采用方管焊接的一体式机架，所有安装面都预留了标准螺栓孔位，电机安装板设置了长条形调节槽，方便调整传动带的张紧度，上部凸轮轴的两端采用带座轴承支撑，既保证轴系的旋转同轴度，也能在后期维护时快速拆卸更换磨损的凸轮片。从安装边界来看，装置整体的机架底部为矩形支撑结构，四个支脚都预留了与地面或设备台面连接的固定孔，整机重心落在机架下部的电机安装区域，运行时的振动幅度控制在较低水平，不需要额外制作厚重的混凝土安装基础，直接固定在标准工业铝型材台面上即可稳定运行。上部的执行端输出杆统一朝向装置侧方排布，每个输出杆的端部都预留了外接执行接头的安装螺纹，使用者可以根据实际作业需求，更换压头、吸嘴、拨叉等不同的执行末端，拓展装置的适用场景。整套结构的传动路径清晰，没有冗余的传动环节，动力从电机输出后经过一级带减速直接传递到凸轮主轴，机械传动效率较高，同时所有运动部件都设置在机架的防护范围内，避免运行过程中人员误触运动部件造成安全隐患，在教学场景中使用时，也可以直观展示凸轮机构的运动原理、相位配合逻辑以及动力传递的完整路径，帮助学习者快速理解凸轮传动的实际应用方式。
