柴油驱动立式液压压合设备结构

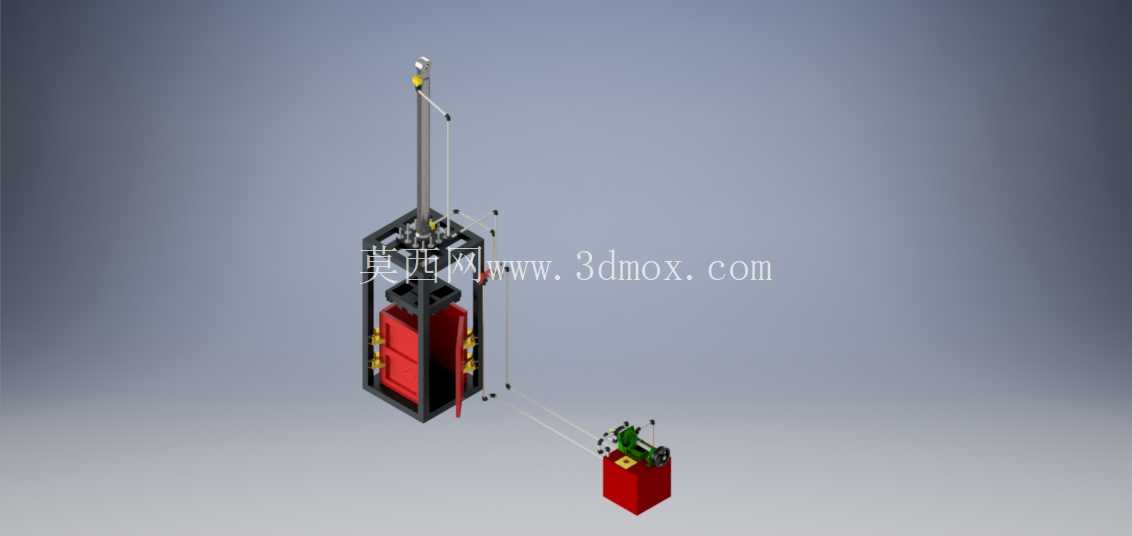

　　这套液压压合设备的结构设计，核心围绕小型加工场景的压装、成型作业需求展开，整体采用立式长行程压头搭配独立外置液压动力单元的布局，在车间零散工位、小型五金加工点的场地适配性上做了针对性考量。从结构逻辑来看，压头部分采用框架式导向立柱搭配长行程活塞杆的设计，导向框架采用矩形方管拼焊结构，活塞杆全程沿立柱内侧的导向槽做直线往复运动，避免长行程压接过程中出现压头偏摆，保证压接面的受力垂直度，适配小型零件压装、薄板材校形、小尺寸工件冲压成型这类对压头同轴度有一定要求的作业场景。

　　外置的动力单元采用柴油发动机作为原动机，直接驱动液压泵提供压力油，无需依赖车间固定工业电源，可灵活转移至户外作业点、临时加工场地使用，解决了无供电区域的压加工作业痛点，动力单元与压接主机之间采用高压液压软管连接，软管预留足够的弯曲余量，允许作业时根据工位摆放需求调整主机与动力单元的相对位置，不用硬接管路限制设备摆放。设计过程中，压接主机的底部预留了通用安装孔位，可直接固定在常规钢制工作台或者预制混凝土基础上，安装边界控制在较小的占地范围内，不需要做大面积的基础开挖，适合小型加工场地的快速部署。压头的末端预留了标准工装接口，可根据不同作业需求更换压头接头，适配平压、点压、仿形压接等不同工况，不用整体更换压接执行部件。

　　液压回路中设置了基础的压力保护结构，当系统压力超过设定阈值时会自动溢流卸荷，避免过载损坏活塞杆或者框架结构，同时在操作侧预留了手动换向阀的安装位，可直接通过手动阀控制压头的升降与保压，操作逻辑简单，不需要复杂的电控系统配合，降低了设备的维护门槛。整体结构没有冗余的装饰性设计，所有部件都围绕功能实现布置，框架的受力部位做了局部加厚处理，在控制整体重量的同时保证框架的刚性，长行程活塞杆的表面做了硬化处理，减少长期往复运动带来的磨损，延长部件的使用寿命，动力单元的油箱容积匹配压头全行程的用油量，避免连续作业时出现油温过高的问题，适合小批量、多场景的压加工作业使用。
