金属质感175标识纪念平板奖章结构设计

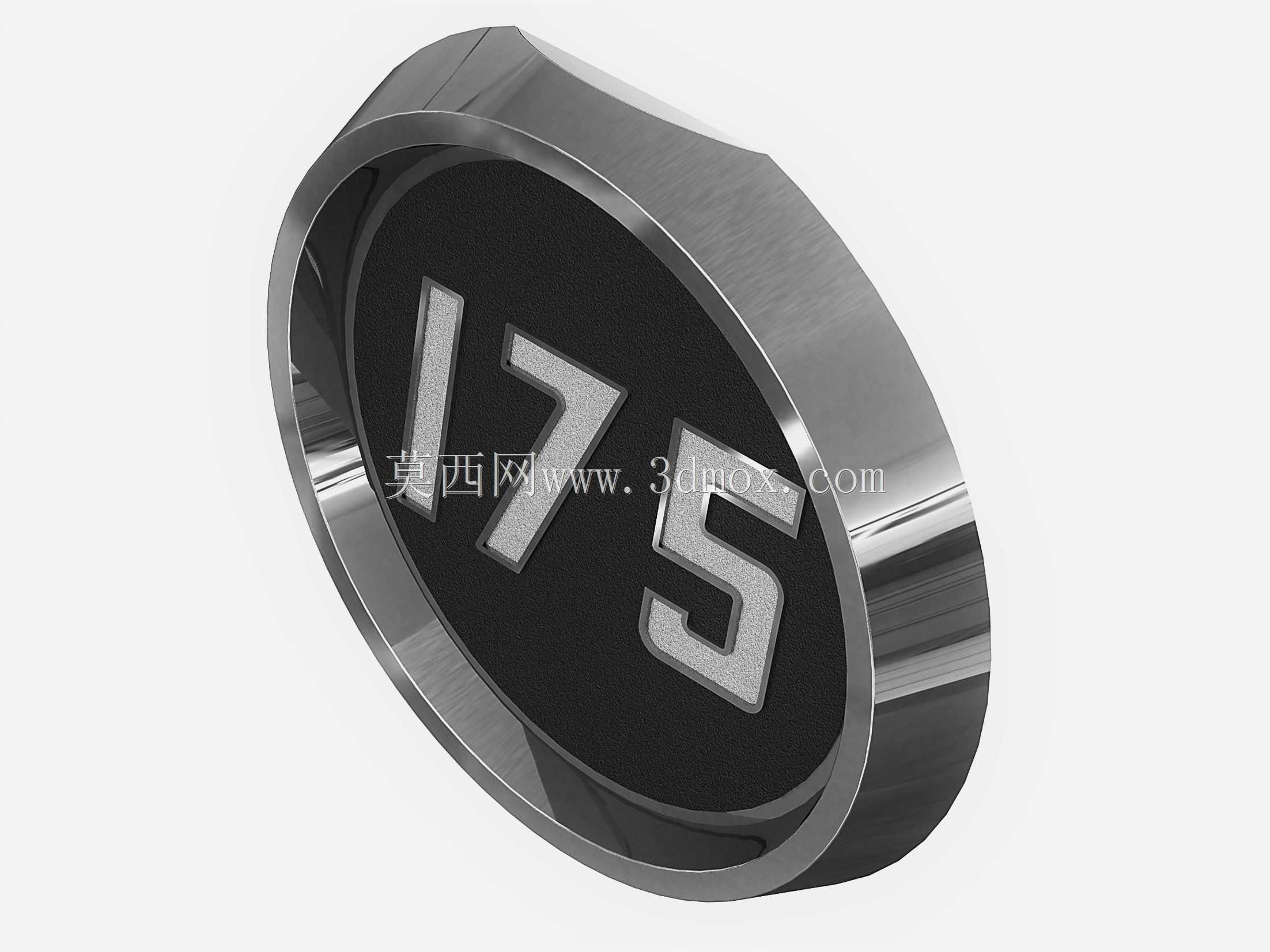

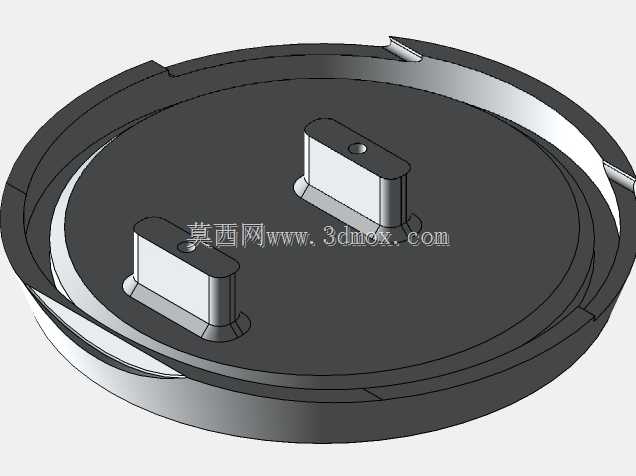

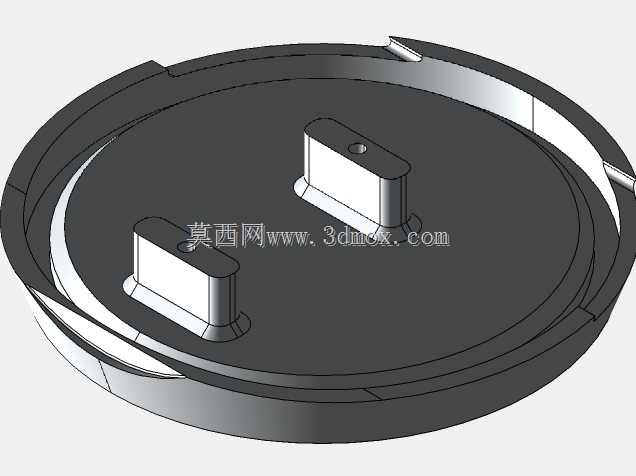

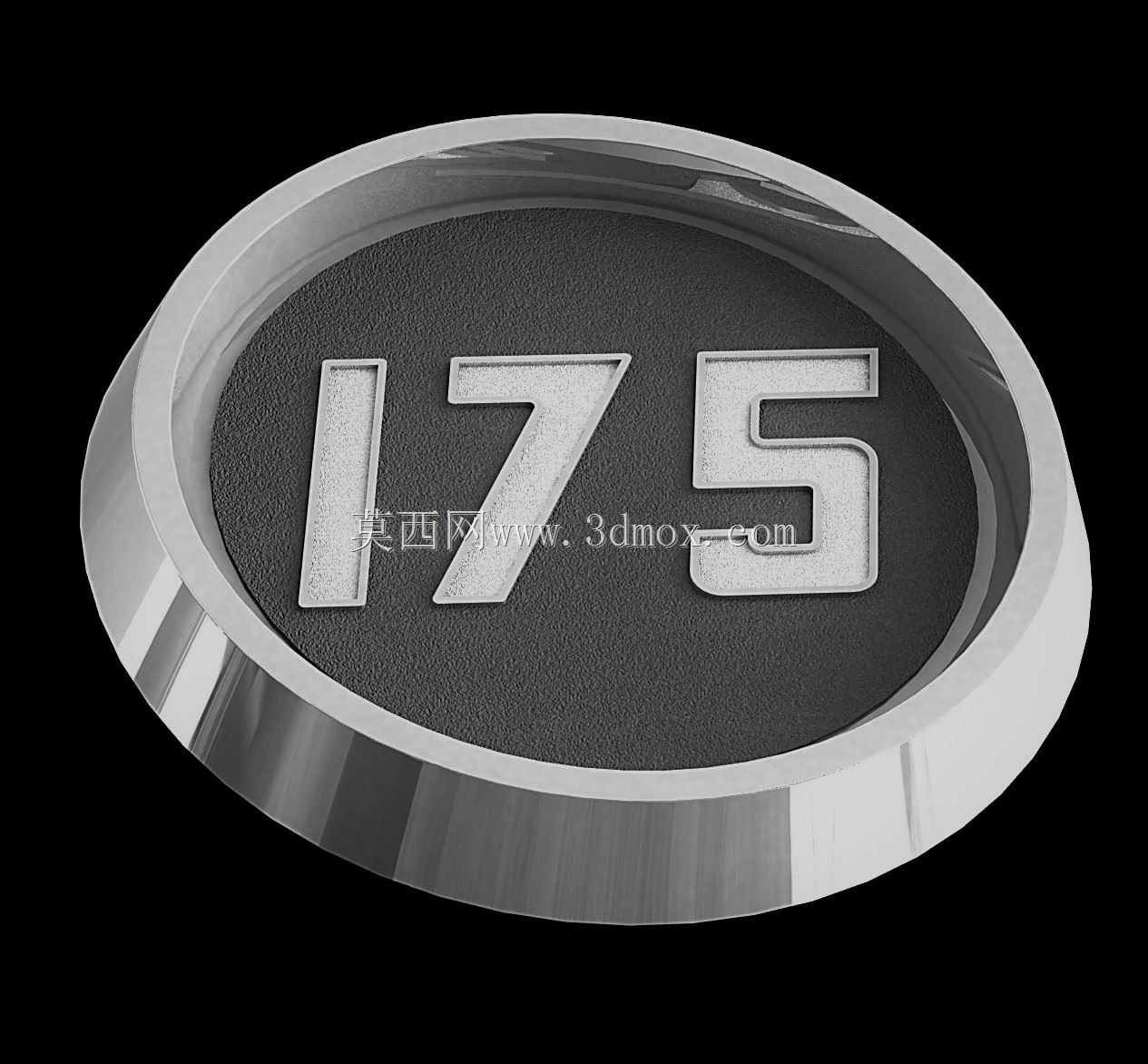

这类平板式标识奖章常应用于企业周年纪念、赛事荣誉颁发、设备出厂标识铭牌等场景，既可以作为独立的纪念摆件放置于展示柜、办公桌面，也可通过背部预留的粘接或螺接点位固定在设备外壳、荣誉墙、纪念展板上，承担标识展示与纪念留存的双重作用。本次设计的奖章整体采用圆形平板结构，外圈做了斜切倒角处理，边缘过渡处预留了0.3mm的圆角，避免锐边造成的划伤风险，同时金属切削加工后的倒角面能形成自然的光影反射带，提升整体金属质感。中间标识区域采用下沉式凹槽设计，凹槽深度控制在1.2mm，数字标识与凹槽底面预留0.8mm的高度差，既可以通过表面处理的色差形成视觉区分，也能避免长期摩擦导致标识磨损。设计过程中首先确定了整体的厚度参数，整体厚度控制在5mm，既保证手持时的坠手感，也不会因为过厚导致安装时突出过多影响周边结构。外圈的环形凸边宽度设置为6mm，刚好可以容纳后续激光雕刻的辅助文字内容，不会因为环宽过窄导致雕刻文字变形，也不会因为环宽过宽压缩中间数字标识的展示区域。数字175的字体做了专门的工程化调整，所有字体转角处都做了R0.5mm的圆角处理，避免铣削加工时出现刀具清角不到位的问题，同时字体边缘做了0.2mm的拔模斜度，方便后续如果需要做压铸复刻时顺利脱模。背部设计为全平面结构，预留了两个直径2mm深度1.5mm的定位孔，既可以在粘接时辅助定位防止偏移，也可以配合M2的沉头螺丝实现螺接固定，适配不同的安装场景。加工工艺上适配常规的车削与铣削流程，毛坯选用棒料车削出外圆、正反面平面与外圈倒角，再通过数控铣加工中间的凹槽与数字标识，加工完成后外圈做抛光亮面处理，凹槽内做哑光喷砂处理，数字部分做拉丝处理，通过三种不同的表面处理工艺形成层次分明的视觉效果，不需要额外上色就能清晰展示标识内容。结构设计时充分考虑了加工的工艺性，所有加工面的走刀路径都做了优化，没有出现过小的内转角或者深度过大的窄槽，常规的三轴数控铣床就可以完成全部加工，不需要特殊的工装或者五轴设备，有效控制加工成本。安装边界方面，奖章整体外圆直径为75mm，安装时需要预留的最小平面区域为直径80mm的圆形范围，背部固定点位距离中心25mm对称分布，安装面平面度要求控制在0.1mm以内，避免安装后出现翘边或者贴合不牢的问题。作为纪念类五金饰件，结构上没有活动部件，整体强度足够，日常使用中不容易出现变形或者损坏，表面处理后的抗指纹与抗锈蚀能力也能满足长期展示或者存放的需求。
