手持式电子元件检测设备外壳结构设计

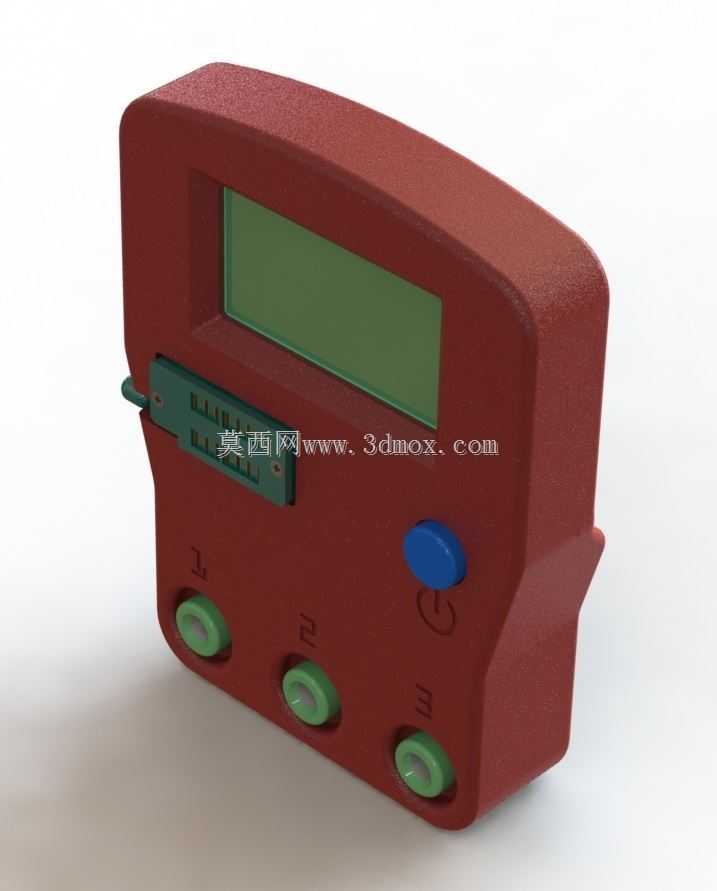

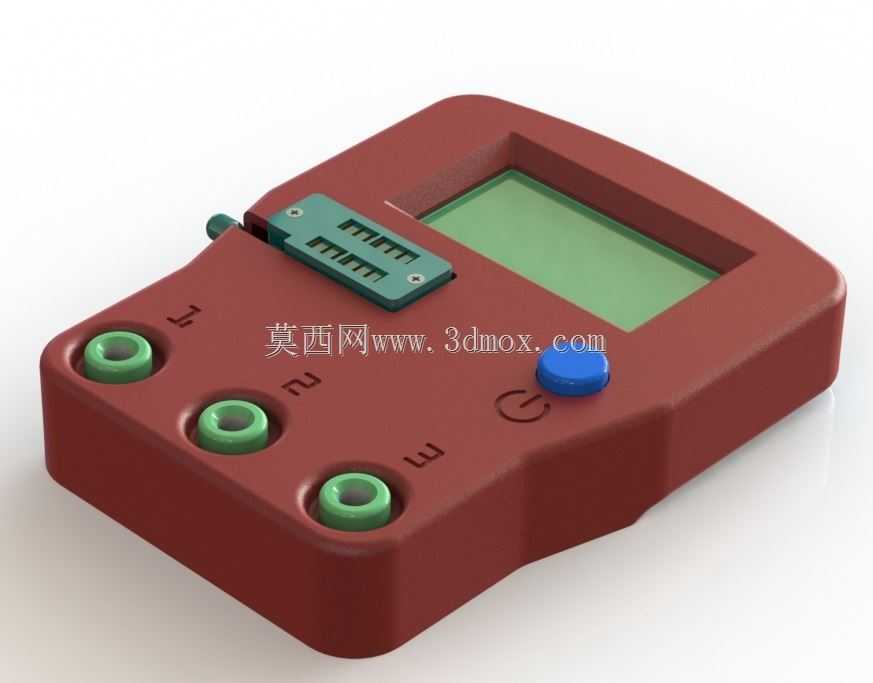

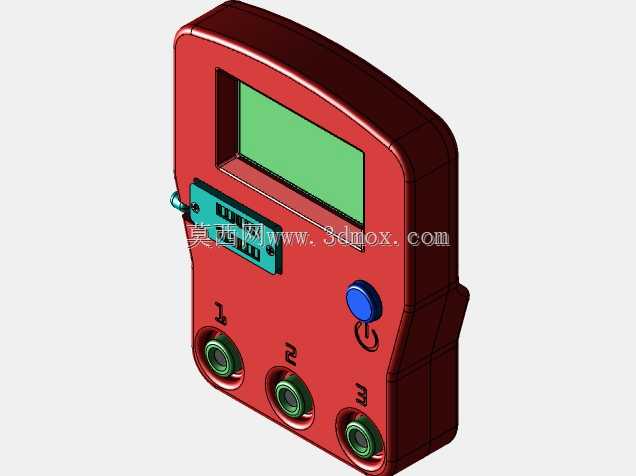

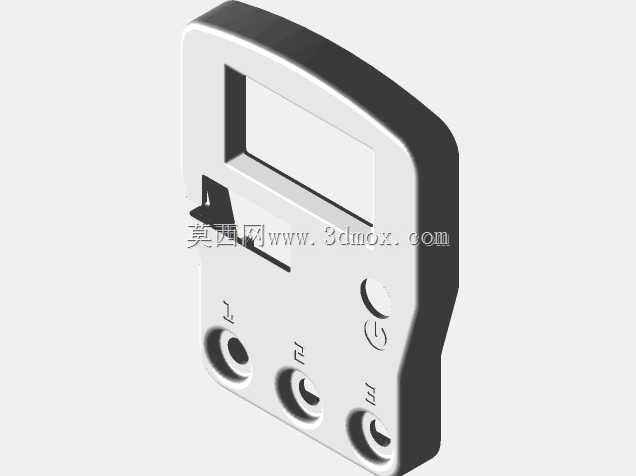

　　这款手持检测设备的外壳结构，核心服务于电子元器件现场快速检测的作业场景，覆盖电子维修、来料抽检、实验室元器件初筛、产线板卡故障排查等多个实际使用场景，设计全程围绕手持操作的人机交互逻辑、内部器件的防护需求、接口的布局合理性展开。从实际使用维度看，这类检测设备需要单手握持完成全部操作，因此壳体的握持区域做了贴合手掌弧度的收窄处理，边缘全部做R2-R3的圆角过渡，避免长时间握持产生硌手的不适感，整体重量控制在不含内部器件时壳体自重不超过80g，搭配内部电路板与电池后整机重量控制在200g以内，适配长时间户外或现场作业的携带需求。壳体正面的布局完全匹配操作逻辑：上方预留的矩形屏幕安装槽，采用下沉式台阶设计，台阶高度匹配常规1.

　　8英寸LCD显示屏的厚度，屏幕装配后表面与壳体上表面齐平，既可以避免屏幕被磕碰划伤，也能减少屏幕与壳体之间的缝隙，降低灰尘、潮气侵入内部电路的概率；屏幕旁侧的蓝色功能按键，采用独立的按键柱结构，按键柱与壳体之间预留0.2mm的活动间隙，按键表面做凸起的防滑纹理，按压行程控制在0.8mm，反馈清晰，避免误触；下方三个带金属衬套的测试接口，呈斜向排列，接口轴线与壳体握持平面呈15度夹角，插入测试表笔时无需刻意调整手腕角度，适配单手握持时的插拔操作，接口内的金属衬套直接嵌装在壳体注塑时预留的安装柱内，衬套与安装柱之间做过盈配合，可承受至少500次插拔不出现松动，避免长期使用后接口接触不良。壳体侧面的测试插槽采用模块化嵌装设计，

　　插槽区域单独做了加厚的安装位，可适配不同封装的贴片元件直插检测，插槽周围做了0.5mm的凸起挡边，防止元件插反时引脚刮擦壳体表面，同时挡边可以辅助定位元件插入深度，避免引脚过度插入顶伤内部电路板。从结构设计的细节来看，壳体内部预留了统一的M2螺丝柱安装位，螺丝柱高度根据内部电路板、电池仓的堆叠高度精准设计，上下壳合盖时采用止口结构配合，止口配合间隙控制在0.1mm，既可以保证合盖后的密封性，也能在注塑生产时降低装配难度，止口处预留了0.3mm的涂胶槽，需要做IP54防护等级的版本可直接在槽内点胶密封，无需修改壳体模具。电池仓位于握持区域的内部，仓体尺寸适配常规2节7号充电电池或者单片103040软包锂电池，仓盖采用卡扣式结构，

　　卡扣的扣合量设计为0.6mm，既可以保证日常使用时仓盖不会意外脱落，也能在更换电池时无需额外工具即可徒手开启。壳体的壁厚设计遵循注塑成型的工艺要求，主体壁厚均匀控制在2mm，按键柱、螺丝柱等位置的壁厚做局部减薄处理，避免注塑时出现缩痕、翘曲等缺陷，所有内部加强筋的厚度不超过主体壁厚的60%，筋位高度不超过壁厚的3倍，既可以提升壳体整体的结构强度，跌落1.2米高度至水泥地面时不会出现壳体开裂、卡扣断裂的问题，也能避免注塑生产时产生气泡、填充不足等不良。从安装边界来看，壳体整体外轮廓尺寸控制在120mm70mm25mm范围内，可适配绝大多数工装口袋、工具包的收纳尺寸，外部没有突出的尖锐结构，放置在工具包内不会刮擦其他工具；壳体表面采用晒纹处理，纹理深度30μm，既可以提升握持时的摩擦力，避免手汗较多时出现打滑，也能掩盖日常使用产生的轻微划痕，延长外观的使用寿命。在实际的结构验证阶段，这类壳体需要通过高低温循环测试、跌落测试、按键寿命测试、接口插拔寿命测试等多项验证，确保在-10℃到50℃的使用环境下，壳体不会出现变形、脆裂等问题，按键经过10000次按压后依旧反馈清晰，接口经过1000次插拔后接触电阻无明显变化，完全满足电子检测类设备的日常使用强度要求。
