冶金加料槽用耐热喷吹筒体结构

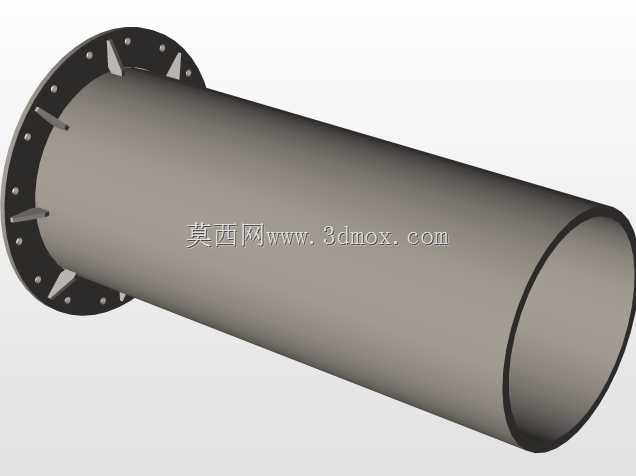

在有色冶金火法冶炼的加料作业环节，炉体进料端的加料槽需要持续向高温炉膛内输送粉状、颗粒状冶金物料，常规进料结构易受高温烟气反窜烧损，同时物料下落过程易出现偏析、堵料问题，这类耐热喷嘴就是为解决该场景痛点设计的专用喷吹构件。该构件整体采用长直筒体结构，一端设置带安装孔的连接法兰，法兰端面均匀分布三角形导流凸块，安装时可直接通过螺栓与加料槽的出料端法兰对接，法兰端的凸块一方面可在安装时起到周向定位作用，避免筒体受物料长期冲刷出现周向转动，另一方面可对进入筒体的物料进行初步分流，避免物料集中冲刷筒壁某一区域造成局部过度磨损。筒体采用等径直筒设计，内壁做光滑过渡处理，没有突兀的变径或凸起结构，可让物料在重力与辅助喷吹气流的带动下沿筒壁均匀滑落，减少物料挂壁、结焦的概率，筒体长度可根据加料槽与炉膛内壁的安全间距匹配设计，保证出料端伸入炉膛合适位置，既避免高温烟气直接反窜烧蚀加料槽本体，又能让物料精准落入熔池指定区域，减少物料飞溅到炉壁造成的结瘤问题。设计过程中需要重点考虑耐热性能与结构强度的平衡，筒体壁厚根据输送物料的磨琢性、炉膛辐射温度选取，既要保证长期在高温环境下不发生蠕变变形，又要避免壁厚过大造成整体重量超标，增加法兰连接端的载荷。法兰上的安装孔采用等节距分布，适配行业内通用的加料槽法兰安装尺寸，无需对原有加料槽结构做额外改造即可直接替换安装，降低现场运维的改造成本。筒体出料端做锐边处理，没有外翻卷边结构，可避免物料在出口端堆积，同时减少高温烟气在出口端形成涡流造成的局部过热。实际使用中，这类喷嘴可适配铜冶炼、金精矿焙烧等多种火法冶金工艺的加料槽，配合低压喷吹气流可实现物料的均匀分散给料，有效提升加料过程的稳定性，减少因加料不均造成的炉温波动、熔炼效率下降问题。结构建模时需要重点校验法兰连接的螺栓强度、筒体在高温载荷下的径向变形量，同时要保证筒体内壁的同轴度，避免物料流动过程中出现偏流，长期冲刷单侧筒壁造成局部磨穿漏料。
