多翼式前倾离心风机叶轮结构设计

项目分类:通用机械零部件 发布时间:2024-12-15 ID:852663
  • 多翼式前倾离心风机叶轮结构设计

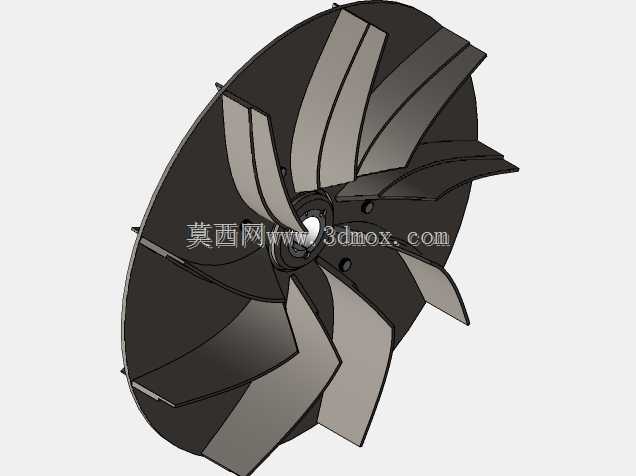

  在工业通风、暖通空调、设备散热等场景中,叶轮作为离心类通风设备的核心做功部件,其结构设计直接决定整套风路系统的风压输出、风量覆盖范围与运行稳定性。这款多翼式前倾叶轮的设计,首先围绕小尺寸安装空间下的风压需求展开,区别于后倾式叶轮适配大风量低风压的场景,前倾式叶片的曲率设计能够在相同轮径尺寸下输出更高的静压,适配管道阻力较大、送风距离较远的通风工况,常见于工业设备机柜散热、小型除尘设备引风、商用新风系统送风等对安装空间有严格限制的场景。从结构设计逻辑来看,叶轮整体采用轮盘与叶片一体化的构型思路,中心设置标准轴孔与键槽定位结构,能够直接匹配常规Y系列小型异步电机的输出轴,轴孔周边预留的沉头孔位用于安装轴向定位挡圈,避免高速运转过程中叶轮出现轴向窜动;轮盘采用锥面过渡结构,从中心轴座位置向外缘平滑延展,既能够降低轮盘自身的转动惯量,减少电机启动瞬间的扭矩负载,也能引导进入叶道的气流平滑转向,降低入口处的湍流损耗。

  叶片部分采用不等距排布设计,12片前倾式曲面叶片沿轮盘周向分布,相邻叶片的夹角存在微小差值,这种设计能够打破叶片旋转过程中产生的固定频率气动噪声,避免叶轮与风蜗壳之间产生共振,降低设备运行时的异音问题;每片叶片的型线经过多轮流体仿真修正,叶片入口角设置为18度,出口角设置为162度,气流从叶轮轴向进入后,能够顺着叶片曲面平滑转向90度沿径向甩出,减少叶道内的气流分离现象,提升叶轮的做功效率。叶片与轮盘的连接位置采用圆角过渡结构,避免直角连接处出现应力集中,在长期高速运转、承受交变气动载荷的工况下,能够有效降低焊缝或者注塑结合位置的开裂风险,适配金属冲压焊接或者工程塑料注塑两种加工工艺,覆盖不同成本定位的产品需求。

  从安装边界尺寸来看,这款叶轮的最大外径适配常规180mm规格的风机蜗壳,轴向总宽度控制在65mm以内,安装时需要保证叶轮前缘与集风器的轴向重叠量在5-8mm区间,重叠量过小会导致气流泄漏量增加、风压输出不足,重叠量过大则会出现叶轮与集风器刮蹭的风险;中心轴孔直径适配12mm标准电机轴,轴孔的同轴度公差控制在0.02mm以内,叶轮整体做动平衡校正,平衡等级达到G6.3标准,能够在最高2800rpm的转速下平稳运行,不会出现明显的振动传导问题。

  在实际选型匹配过程中,需要注意这款叶轮的特性曲线属于陡降型,当系统管网阻力出现波动时,风量变化幅度较小,适合用在阻力相对稳定的通风系统中,如果用在滤网需要频繁更换、阻力变化较大的新风系统中,需要搭配转速可调的电机来适配不同工况下的风量需求。另外叶片表面的光滑度也会直接影响运行效率,金属材质的叶轮需要做表面喷塑处理,既能够降低表面粗糙度减少气流摩擦损耗,也能提升叶轮的抗锈蚀能力,适配含有少量水汽的通风场景;塑料材质的叶轮则需要选用添加抗UV助剂的ABS或者PP材质,避免长期在户外光照环境下出现材质老化脆裂的问题。在结构校核环节,需要重点验证叶片根部的弯曲强度,当叶轮在最高转速下运行时,叶片承受的离心力与气动载荷的合力需要小于材料许用应力的1/3,预留足够的安全余量,避免出现叶片断裂飞出的安全隐患;同时轮盘的厚度设计也需要兼顾强度与重量,过厚的轮盘会增加整体转动惯量,提升电机的启动负载,过薄则会在高速运转时出现轮盘变形,导致叶道间隙不均匀,影响气动性能。
