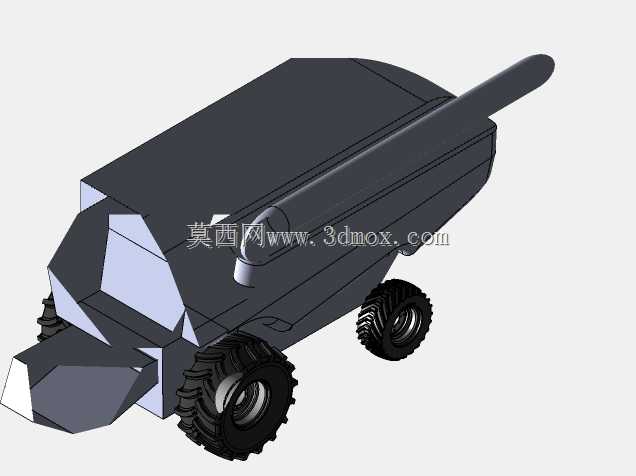

约翰迪尔联合收割机整机三维结构设计

这款联合收割机的三维建模，核心围绕大田作物收获作业的实际工况展开，在结构搭建阶段优先考虑了不同产区地块的作业适配性，覆盖小麦、水稻、大豆等主流旱地与水田作物的收获需求，可完成割台摘穗、脱粒分离、清选储粮、秸秆排出的全流程作业，无需额外配套其他辅助设备即可独立完成收获环节的全部工序。建模过程中首先锚定了整机的安装边界与外形尺寸，参考主流商用机型的作业通过性要求，将整机轴距、轮距参数控制在适配国内多数乡村机耕道通行的范围内，割台升降行程预留了足够的起伏余量，可适配100mm到800mm不等的作物留茬高度需求，卸粮筒的伸展长度与回转角度也按照常规运粮车的接料高度做了匹配，避免作业过程中出现卸粮磕碰、接料漏粮的问题。从功能结构划分来看，模型完整还原了割台输送装置、脱粒滚筒总成、清选筛组、粮箱、动力传动系统、行走底盘、操纵驾驶室、秸秆粉碎排出装置等核心模块，各部件的装配关系完全参照实际设备的连接逻辑搭建，比如割台与主机架的铰接位置、脱粒滚筒的轴承安装位、清选风机的风道走向都做了精准还原，没有出现结构干涉的问题。设计思路上没有做过度的外观曲面优化，而是把重点放在结构逻辑的准确性上，针对作业过程中载荷较大的部位，比如割台喂入搅龙、脱粒钉齿、行走轮系的连接结构，都保留了实际的加强筋、连接法兰等细节，方便后续做有限元受力分析或者结构改型。针对不同区域的作业需求，模型预留了割台更换的接口参数，可匹配大豆挠性割台、水稻窄行距割台等不同作业附件，行走系统的轮距也预留了调节余量，可适配不同作物的种植垄距，避免作业过程中压损作物。整机的重心布置经过反复校核，在粮箱满载、卸粮筒完全伸展的极限工况下，依然能保持足够的侧倾稳定性，适配坡度不超过15度的丘陵地块作业需求，底盘的离地间隙也参照旱田作业的防陷要求做了设定，搭配大直径人字纹轮胎，可在潮湿松软的地块保持足够的通过性，不会出现陷车托底的问题。
