农用稻谷脱粒分选切米设备结构设计

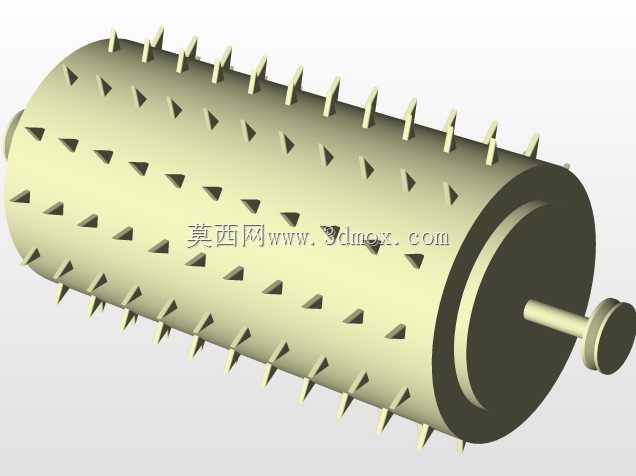

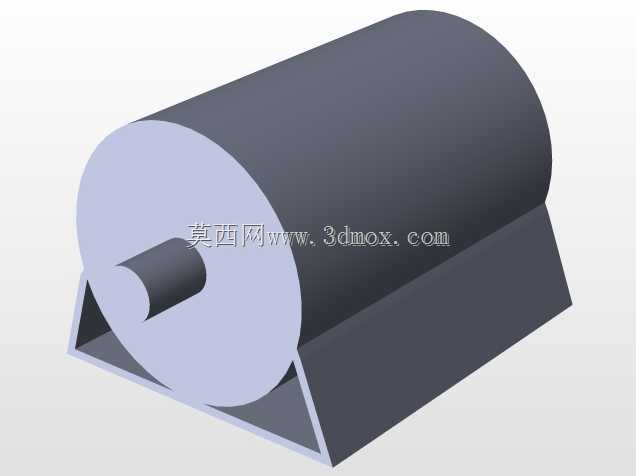

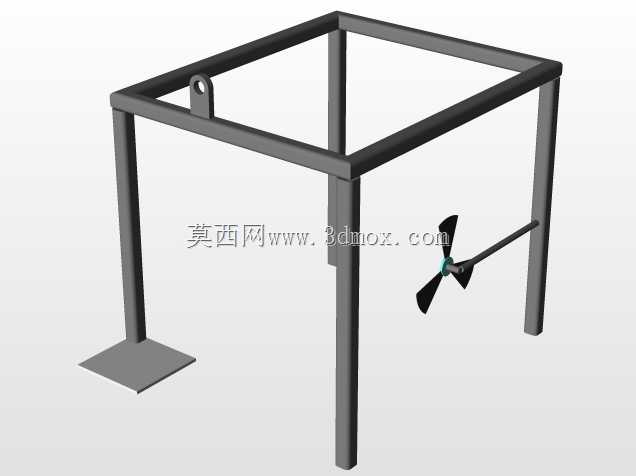

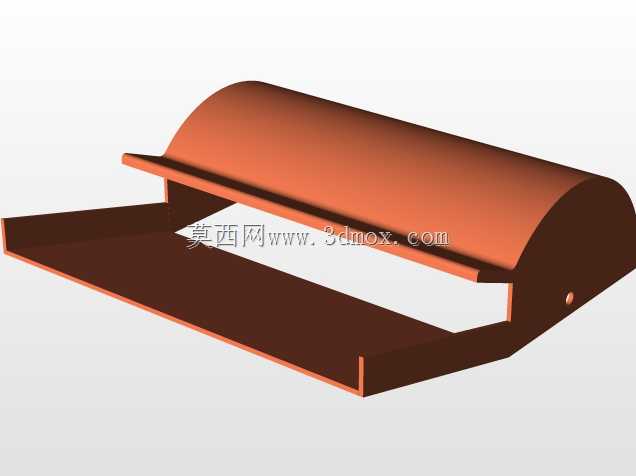

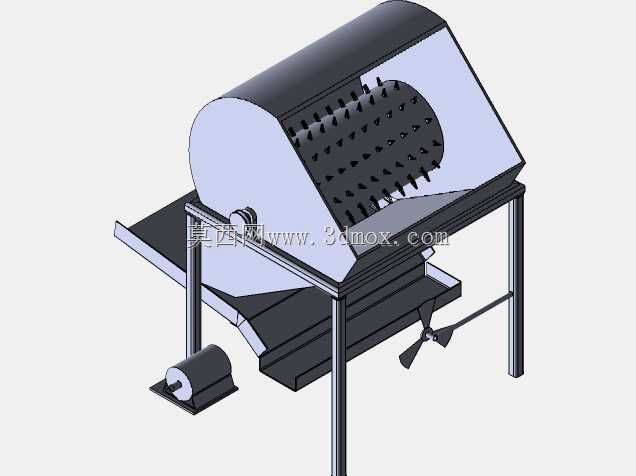

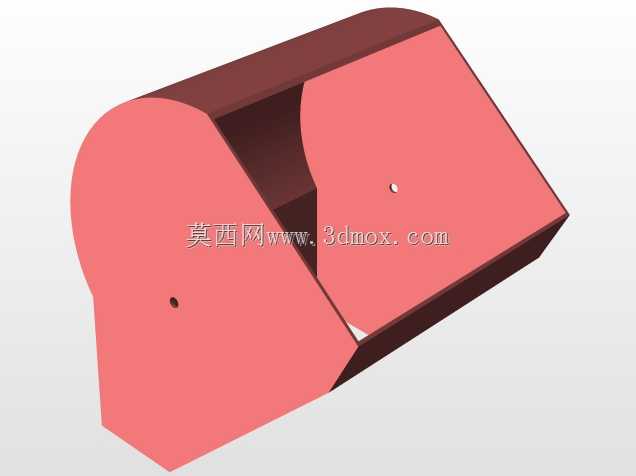

这款设备主要面向南方丘陵地区小型农户的稻谷收后初加工场景，适配散户小规模种植的作业需求，可在晒场、小型加工坊等非标准化场地完成脱粒后糙米与稻秆、稻壳、瘪粒的分离切分作业，替代传统人工扬场、手工筛拣的低效工序，降低农户劳作强度。设备整体采用框架式方管焊接支撑结构，底部支腿预留了膨胀螺栓安装孔位，可直接固定在水泥硬化地面，也可加装移动脚轮适配转场作业需求，整机占地尺寸控制在1.8米长、1.2米宽、1.6米高的范围内，无需大面积作业场地，普通农户家庭院落即可完成安装布置。核心作业单元采用钉齿式滚筒结构，滚筒表面按螺旋线排布焊接硬质耐磨钉齿，作业时滚筒以恒定转速转动，喂入的带杂糙米混合物在钉齿的击打、揉搓作用下，完成粘连稻穗残段、长稻秆的切碎分离，避免长纤维杂质缠绕后续风选结构造成堵塞。设备侧下方独立布置的风选单元采用轴流风扇结构，风扇出风口正对滚筒下方的落料通道，利用不同物料的悬浮速度差异，将重量较轻的稻壳、碎稻秆、瘪粒从侧向排杂口吹出，重量较大的饱满糙米则沿倾斜导料板滑落至出料口，完成一次分选流程，无需额外配置独立风选设备即可实现杂米分离。设计过程中重点考虑了农户日常维护的便捷性，滚筒外侧的弧形防护罩采用快拆式螺栓固定，无需专用工具即可拆开防护罩清理钉齿间隙缠绕的杂物，风扇传动带位置设置了可调节张紧结构，农户可根据皮带磨损情况自行调整张紧度，降低设备售后维护成本。进料导板采用倾斜15度的溜槽结构，可匹配人工喂料、小型输送带喂料两种上料方式，喂料高度设置在1.1米位置，适配成年人站立作业的操作高度，减少长期喂料的腰部疲劳。落料导板表面做了光滑折弯处理，无直角积料死角，避免糙米在导板内残留造成霉变交叉污染，设备所有与稻谷接触的结构件均采用普通碳钢表面喷涂食品级防锈涂层，避免长期接触粮食产生锈蚀污染。传动部分采用电机直连减速器驱动滚筒，风扇通过皮带轮从滚筒主轴取力，无需额外配置独立驱动电机，简化了整机电气线路，农户仅需接入普通民用220V电源即可启动作业，适配农村地区的供电条件。设备的安装边界预留了足够的操作空间，进料侧预留0.8米的喂料操作空间，排杂侧预留1.5米的杂质堆积空间，出料侧可直接对接装袋容器，无需额外配置接料输送装置，整体结构紧凑，功能集成度高，完全匹配小规模稻谷种植户的初加工需求。
