小型牵引式平板台车底盘结构设计

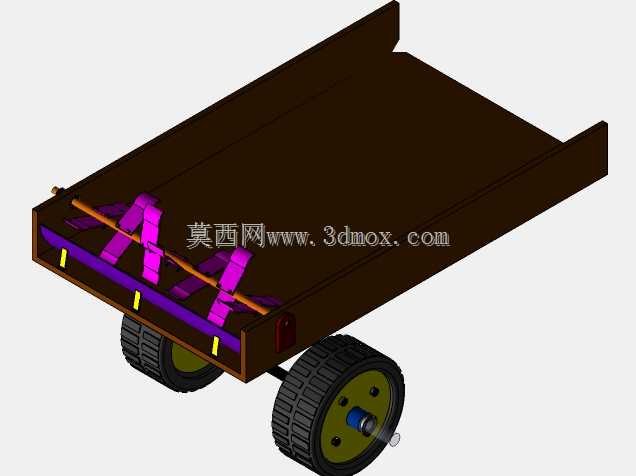

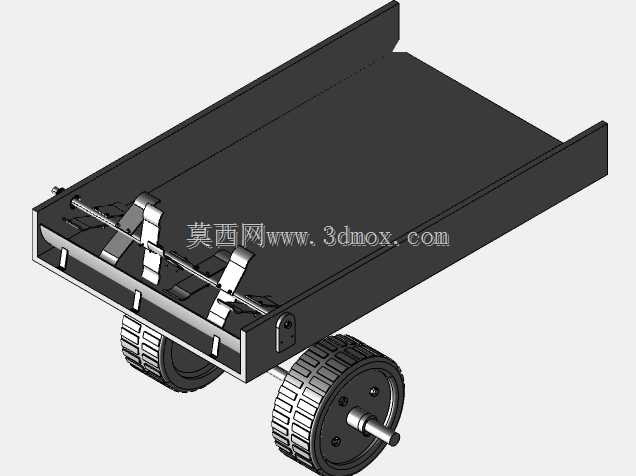

这款轮式平板牵引台车，主要适配厂区内部物料周转、短途散件转运、轻型工装工位间转序的作业场景，在机加工车间、仓储分拣区、小型装配线旁的物料配送环节应用广泛，可搭配人工推行或者小型牵引设备拖拽使用，替代传统人力搬运的低效模式，降低车间内短距物流的劳动强度。从结构设计逻辑来看，整体采用槽型围边的平板承载主体，承载面板采用平整钢板铺设，两侧向上弯折形成挡边结构，可避免转运过程中箱体类、散件类物料从侧边滑落，同时弯折结构也能提升整体框架的抗扭刚度，减少重载状态下平台的形变余量。行走部分采用双轮同轴布局，轮轴通过固定支座安装在平台框架下方，轮胎选用带防滑纹路的橡胶实心轮，既可以适配车间环氧地坪、水泥路面等不同通行路面，也能避免充气轮在车间尖锐金属屑环境下出现爆胎问题，轮轴与支座之间预留转动间隙，保证行走过程中轮体转动顺畅无卡滞。平台前端设置牵引连接结构，采用带锁止的挂接件设计，可快速与牵引动力端完成对接或脱离，挂接位置的高度与常规小型牵引设备的拖挂点匹配，不需要额外调整转接件即可完成装配。设计过程中重点考量了安装边界的适配性，平台整体宽度控制在常规车间通道的通行宽度范围内，长度方向预留足够的承载面积，可同时放置多个标准周转箱，平台底部离地高度兼顾通过性与上下料的便利性，不会因为离地过高增加人工搬料的抬升高度，也能避免过坎时底部框架剐蹭地面。框架上预留的多个固定卡扣位，可根据实际使用需求加装绑带、挡条等附属固定件，针对不同形态的转运物料做灵活适配，比如转运长条形杆件时可以加装侧向挡架，转运精密小件时可以在平台表面铺设防滑橡胶垫。轮组的安装位置经过重心匹配设计，空载与额定负载状态下的重心都落在轮组支撑范围内，牵引行进过程中不会出现翘头、侧倾的问题，转向时的回转半径控制在较小范围，可在车间狭窄的设备间隙通道内完成转向调头，不需要预留过大的通行空间。整体结构没有冗余的复杂部件，各个连接部位采用紧固件装配，后期维护更换轮组、调整挂接件都不需要复杂的工装，日常维保成本较低，适合车间内高频次的周转作业使用。
