工业用板翅式中间冷却器三维结构设计

项目分类:换热器 发布时间:2025-11-10 ID:1092353
  • 工业用板翅式中间冷却器三维结构设计

在增压内燃机、大型空压机、工业燃气轮机这类带压缩环节的动力系统里,压缩后的高温工质如果直接进入下一环节做功,不仅会大幅降低系统效率,还会因为工质温度过高引发部件热负荷超标、爆震等一系列故障,中间冷却器就是布置在压缩级与后续做功单元之间的核心换热部件,负责把高温压缩介质的热量通过散热结构带走,把介质温度降到设计区间内,提升整套动力或气源系统的运行稳定性与能效表现。

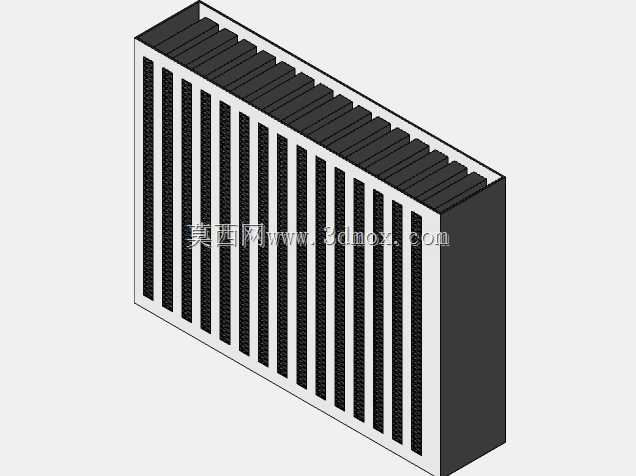

这次设计的板翅式中间冷却器,采用了错列布置的平直翅片芯体结构,整体为长方体规整外形,芯体部分由多层间隔布置的散热翅片与隔板堆叠而成,两侧预留了介质流通的集流腔接口安装位,外部边框采用折边密封结构,把整个芯体包裹固定,避免工质侧漏。从结构设计逻辑上,首先要匹配的是系统的换热效率要求,翅片的间距、厚度以及每一层的流道长度,都是根据目标工况下的介质流量、进出口温差、冷却侧风速来核算的——翅片间距过小会增大风阻,提升冷却侧风机的功耗,间距过大则会减少有效换热面积,达不到需要的温降效果,这次的翅片参数是在常规工业增压系统常用的1.8-2.5m/s冷却风速区间下做的平衡,既保证足够的换热面积,也不会让风阻超出常规配套风机的压头范围。

从安装边界来看,整体外形为规整长方体,没有外凸的异形结构,安装时可以直接通过边框上预留的固定孔位,对接在压缩段出口与进气段之间的法兰面上,不需要额外做复杂的转接支架;介质进出口的位置可以根据实际安装空间调整在芯体的同侧或者异侧,芯体的堆叠层数也可以根据实际换热需求做增减,不需要改动外部边框的安装尺寸,适配性更强。在功能特性上,这种板翅结构的中间冷却器相比传统管壳式结构,单位体积的换热面积能提升3倍以上,整体重量更轻,适合在车载动力系统、移动式空压机这类对安装空间和重量有严格限制的场景使用;翅片与隔板之间采用整体钎焊工艺连接,接触热阻更小,长期在高温振动工况下也不会出现翅片脱落、换热效率衰减的问题。

设计过程中还考虑了实际使用中的维护需求,芯体的迎风面采用平直翅片结构,没有复杂的弯折流道,日常维护时只需要用压缩空气从背风侧反吹,就能把附着在翅片缝隙里的灰尘、杂物清理干净,不需要拆解整个冷却器,降低了现场维护的工作量。另外,边框的密封结构采用了阶梯式折边设计,配合耐高温密封垫,能承受0.3-0.5MPa的工质压力,满足绝大多数工业增压系统、中低压空压机的压力等级要求,不会出现工质泄漏的问题。在流道设计上,热侧介质的流道与冷却空气的流道呈垂直交叉布置,属于典型的叉流换热形式,这种布置方式可以让冷却空气与热介质的换热流程更均匀,不会出现芯体局部换热不足导致的热区问题,也能避免因为局部温度过高造成的翅片变形、密封失效等故障。

从实际应用场景出发,这款中间冷却器不仅可以用在传统的柴油发动机增压系统、螺杆式空压机的级间冷却环节,也可以适配小型燃气轮机、燃料电池系统的进气冷却环节,只要根据具体的介质流量、温降要求调整芯体的堆叠厚度与翅片参数,就能快速适配不同的工况需求,不需要重新开模制作外部边框,能大幅缩短定制化产品的设计与生产周期。在结构强度校核上,整个芯体堆叠完成后,外部边框的折边会把所有芯层牢牢压紧,配合钎焊后的整体连接结构,能承受车载场景下5-20g的振动加速度,不会出现芯体松动、翅片倒伏的问题,满足移动设备的使用要求。
