汽车拖车用车轮带轮毂总成结构设计

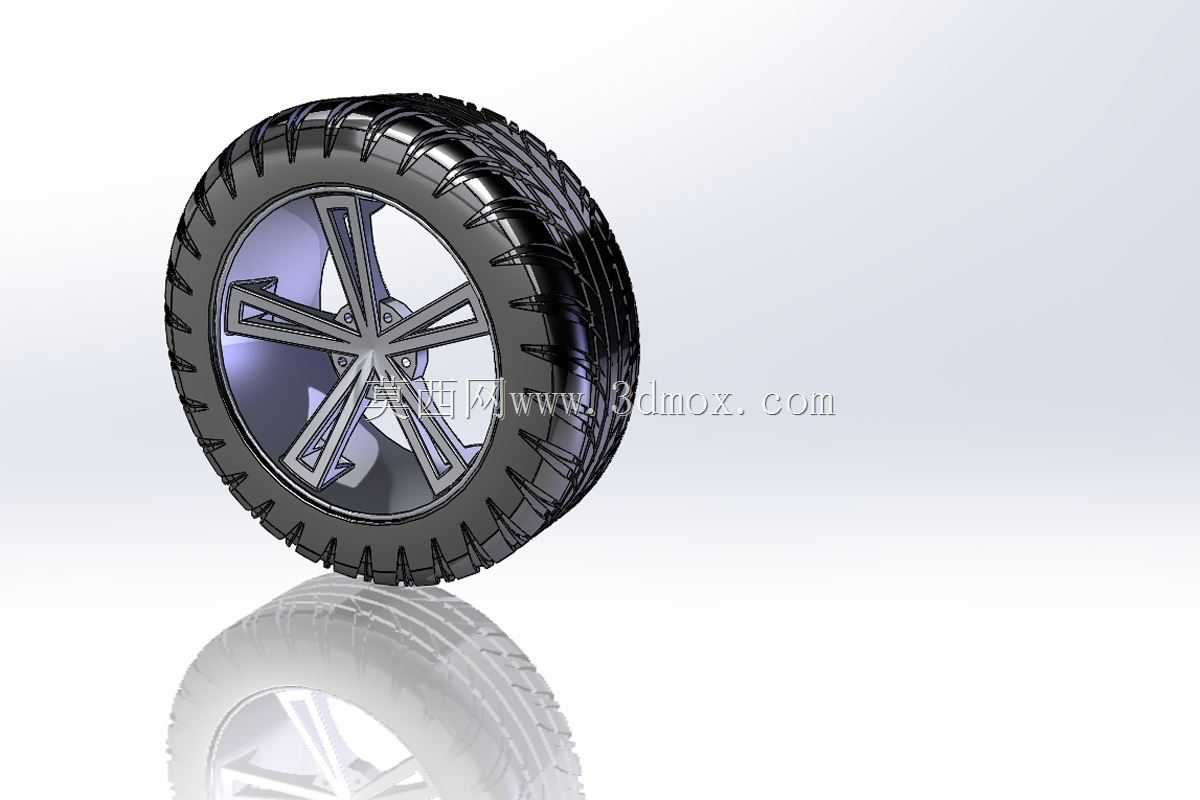

该行走轮组件主要面向轻型拖挂类设备的行走承载场景，可适配场地转运拖车、小型户外拖挂装备、厂区短途物料转运挂车等设备的行走端使用，作为设备与地面直接接触的承载部件，需要同时兼顾静态承重、动态行驶缓冲、转向随动等多维度的性能要求。设计阶段首先针对轮辐结构做了受力优化，采用五辐式对称镂空结构，在保证轮辐整体抗弯、抗扭强度的前提下，尽可能削减非受力区域的材料冗余，降低轮组自身的转动惯量，减少拖行过程中的动力损耗，同时镂空结构也能为制动组件预留足够的散热空间，避免长距离拖行时热量堆积影响部件性能。轮胎部分选用了块状加深胎纹设计，胎面的花纹块做了错落排布，既可以在硬化铺装路面提供足够的抓地力，降低拖行过程中的打滑概率，也能在非铺装的碎石、泥土地面具备一定的脱困能力，胎侧做了加厚处理，能够抵御低速行驶时路边硬物剐蹭造成的损伤，适配拖车类设备复杂多变的使用场景。安装边界上，轮辐中心预留了标准的轮毂轴承安装位，可匹配常规拖车桥的轴径尺寸，轮辋的止口尺寸严格对应轮胎的胎圈直径，保证轮胎充气后与轮辋的贴合密封性，避免行驶过程中出现轮胎脱圈的风险。轮组的整体径向尺寸经过适配调校，既不会因为直径过小导致拖行时滚动阻力过大，也不会因为直径过大抬高拖车底盘高度，影响设备装载后的整体稳定性。设计过程中对轮辐的受力路径做了梳理，载荷从轮胎接地面传递到胎圈，再通过轮辋传递到五根辐条，最终汇聚到中心安装位，每根辐条的截面厚度根据受力大小做了渐变处理，靠近中心安装座的位置厚度更大，向轮辋延伸的位置逐步收薄，在保证结构强度的同时实现轻量化。胎纹的沟槽深度和宽度也做了匹配设计，能够在行驶过程中快速排出胎面的积水、泥沙，保持胎面与地面的有效接触面积，降低湿滑路面的侧滑风险。整个轮组的装配关系做了简化设计，轮胎与轮辋采用常规的压装配合，不需要特殊的专用工装即可完成拆装维护，降低后期使用过程中的维保成本，适配拖车类设备低维护频次、高可靠性的使用需求。
