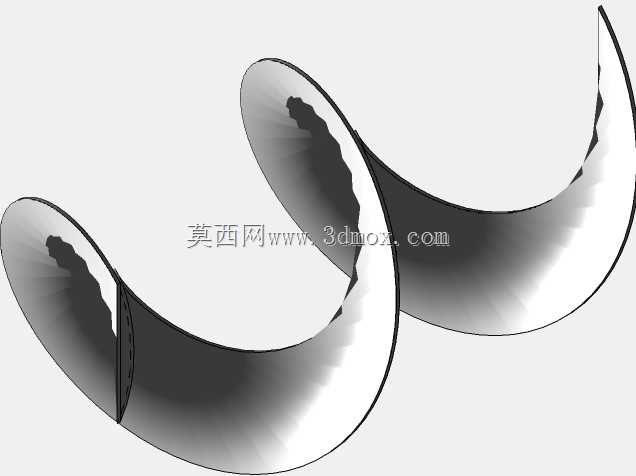

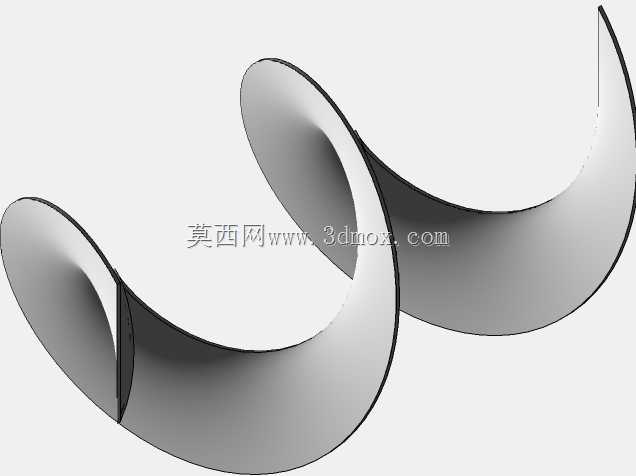

螺旋输送用无轴螺旋叶片结构

在散料输送设备的设计选型过程中，螺旋输送构件的结构合理性直接决定整套输送系统的运行稳定性与物料适配范围，这款无轴式螺旋输送叶片，是针对传统有轴螺旋易缠绕、易卡堵的痛点优化设计的核心输送部件。从实际应用场景来看，这类构件可适配砂石骨料、市政污泥、餐厨垃圾、粘稠化工浆料等多种易缠绕、高湿度、含大块杂质的物料输送，既可以配套在水平布置的U型槽输送机内完成车间内的短距离物料转运，也能适配倾斜角度不超过20度的倾斜输送工况，在矿山筛分、污水处理、粮食加工、建材生产等多个场景的输送设备中都能见到同类结构的应用。从功能特性上看，该结构取消了传统螺旋的中心轴设计，依靠连续螺旋叶片自身的结构强度传递扭矩，输送过程中物料与螺旋面的接触面积更大，不会出现有轴结构中物料缠绕中心轴、大块物料卡滞在轴与叶片间隙的问题，对于含纤维杂质、高粘度的物料输送适配性远优于常规有轴螺旋。在设计思路层面，这款螺旋叶片采用等螺距连续螺旋面设计，叶片外缘做了圆弧过渡处理，避免输送过程中锋利边缘刮擦输送槽内壁，降低设备运行过程中的磨损与异响；叶片的截面厚度根据输送物料的磨琢性做了匹配设计，针对砂石类磨琢性强的物料可适当加厚叶片基材，针对污泥、浆料类低磨琢性物料可适当降低厚度控制构件自重。从安装边界来看，这类螺旋叶片的外径需要与输送槽的内壁保留3-8mm的均匀间隙，间隙过大会导致物料残留率升高，间隙过小则容易因为安装同轴度误差出现叶片刮蹭槽体的问题；叶片的两端需要配套连接法兰与驱动端、尾部轴承座做定位连接，安装时需要保证整段螺旋的同轴度公差控制在合理范围内，避免高速运转时出现径向跳动过大的问题。实际建模过程中，螺旋叶片的螺旋升角需要根据物料的安息角做匹配调整，针对流动性好的颗粒物料可适当增大螺距提升输送效率，针对流动性差的粘稠物料则需要减小螺距避免物料随叶片同步回转，保证物料沿轴向推进的效率。
