三通管道内部流体流动状态仿真分析

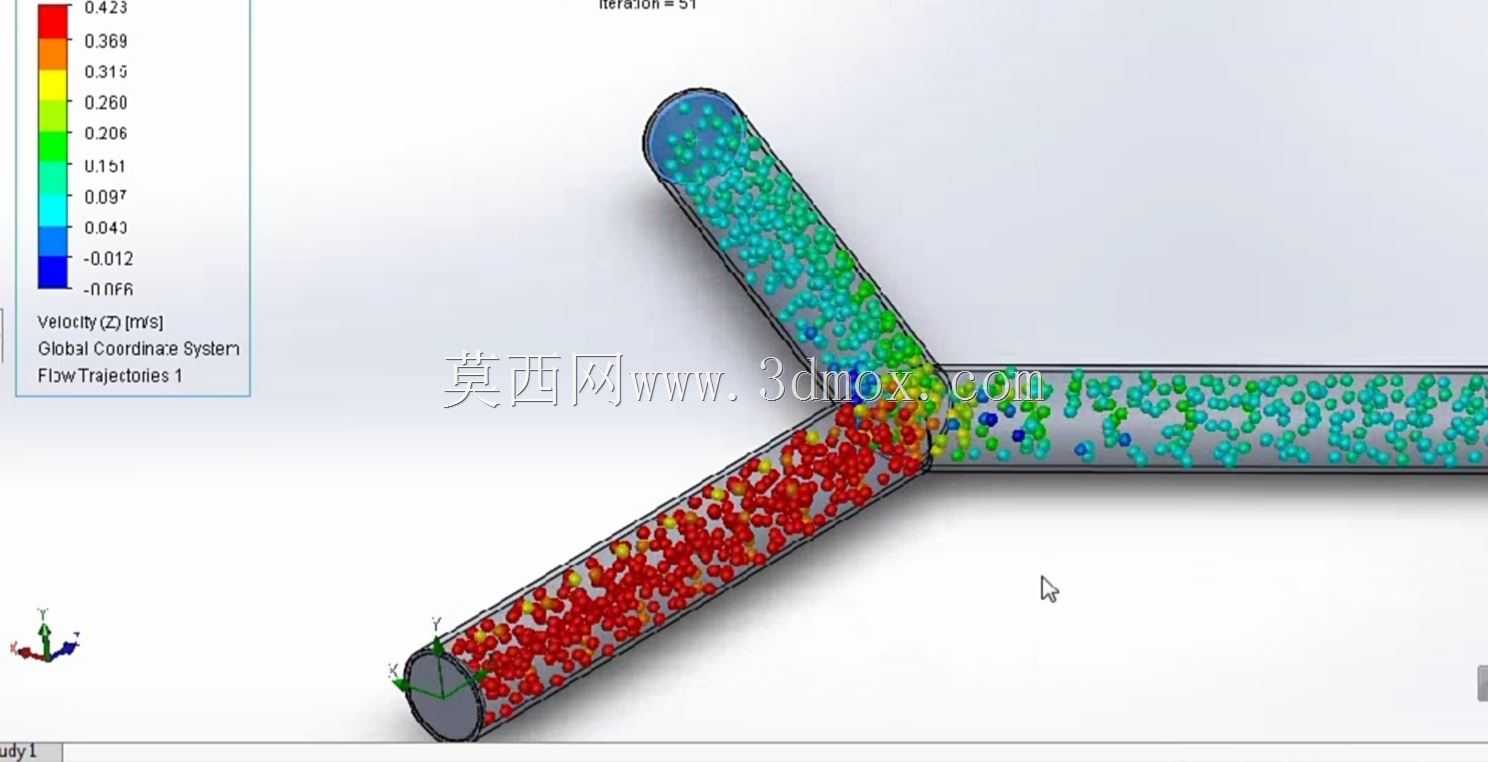

在化工流体输送、市政给排水、暖通空调管路系统的设计环节中，三通类分流管件的内部流场特性直接决定整个管路的运行阻力、介质输送效率以及局部冲蚀磨损速率，很多现场出现的三通管段局部泄漏、压损超标的问题，本质上都是前期设计阶段未对管内流动状态做精准预判导致的。这个仿真模型以工程中最常用的等径Y型三通为研究载体，还原了介质从单路入口进入后分流至两个出口的完整流动过程，建模阶段严格按照实际管路的内壁粗糙度、管口连接边界做了几何处理，没有做过度的圆角简化，最大程度贴近真实管件的内部流道形态。从仿真呈现的流场分布可以看到，不同流速的流体质点在三通交汇区域会出现明显的动量交换，靠近分流脊面的位置存在局部低速涡流区，这一区域也是实际运行中最容易出现杂质沉积、管壁冲蚀的位置，设计人员可以根据这个流场分布结果，针对性调整三通的分流角度、内壁过渡圆角参数，或是在易磨损区域做局部衬里加厚处理。模型在搭建过程中充分考虑了不同工况的适配性，既可以模拟清水等低粘度牛顿流体的流动状态，也可以通过调整介质参数适配化工浆液、暖通循环水等不同输送介质的仿真需求，流道的进出口端面预留了标准管路连接的安装边界，可直接对接不同管径的直管段模型，不需要额外做几何面的修补工作。不同于常规的管路几何建模，这个模型重点还原了管内流体质点的运动轨迹与流速分布规律，通过粒子示踪的方式直观呈现不同位置的流速差异，能帮助结构设计人员在管路设计阶段就精准识别流场异常区域，避免后期现场运行出现局部阻力过大、管路振动、局部磨损过快等问题。在实际工程应用中，这类仿真结果可以直接为三通管件的结构优化、管路系统的阻力计算提供数据支撑，不需要完全依赖后期的实物模台试验，能大幅缩短管路系统的设计验证周期，尤其是在制药、食品级流体输送管路设计中，精准的流场模拟还能帮助规避管内流动死区，避免介质残留引发的染菌风险。
