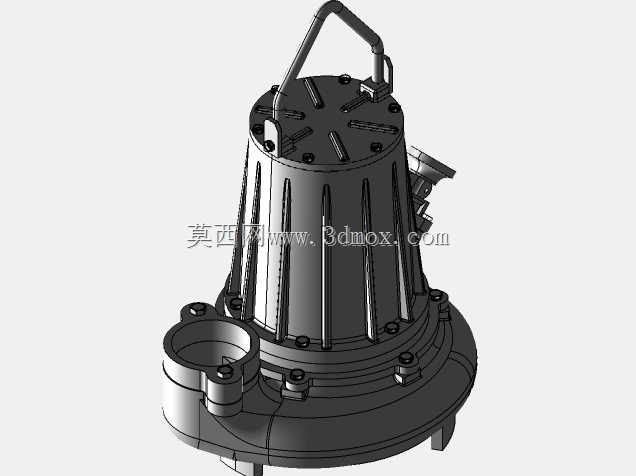

4kW口径4英寸潜水排污泵结构设计

这款潜水排污泵的结构设计，首先围绕市政管网、建筑地下室、工业废水集水井这类常年积水、含固体纤维杂质的排污场景展开，毕竟这类工况下设备需要长期浸没在污水中运行，不能像地面泵那样预留过多外置维护结构，所有核心部件都要集成在密闭的泵壳内部。从实际用途来看，它主要负责输送含有纸屑、泥沙、短纤维的生活污水与生产废水，4kW的功率搭配4英寸的出口口径，刚好匹配常规中小型排污场景的流量扬程需求，既不会因为功率过剩造成能耗浪费，也不会因为出力不足导致管路堵塞。

设计思路上，首先考虑的是水下运行的密封可靠性，顶部的提手结构不只是方便吊装搬运，同时也作为电缆密封组件的安装防护结构，避免线缆弯折破损导致进水。电机壳体外侧的竖向散热筋，并非单纯的造型装饰，浸没在水中时这些筋条可以大幅增加壳体与水体的接触面积，把电机运行产生的热量快速带走，解决潜水电动机密闭空间散热难的问题，不需要额外加装散热风扇，简化了整体结构。下部的泵体流道采用渐扩式涡壳设计，叶轮腔预留了足够的过流间隙，能让直径不超过口径1/3的固体杂质顺利通过，减少叶轮缠绕、卡滞的概率，这也是排污泵和普通清水泵在结构上最核心的差异。

安装边界方面，底部的支撑脚可以直接放置在集水井的混凝土基础上，不需要做复杂的地脚固定，出口法兰的尺寸匹配常规4英寸排水管道的对接标准，现场安装时只需要对接出水管道、固定好吊链即可完成部署，不需要额外调整安装姿态。顶部的吊环结构适配常规的起重吊具，后期检修时不需要人员下到集水井底部，直接通过吊链就能把整泵提升至地面，大幅降低井下作业的安全风险。从结构细节来看，上下泵体的连接法兰采用周向均布的螺栓紧固，密封面预留了O型圈安装槽，能承受数米水深的静压力，不会出现污水渗入电机腔的问题。侧置的出水接口方向可以根据现场管路走向调整，适配不同井室的管路排布需求，不需要额外加装转弯接头减少流阻。整体结构没有多余的外置突出部件，外壳所有棱边都做了圆角过渡，下井过程中不会剐蹭井壁的线缆和管道，适合狭小井室的安装作业。
