径向安装式普通压力表三维结构数模

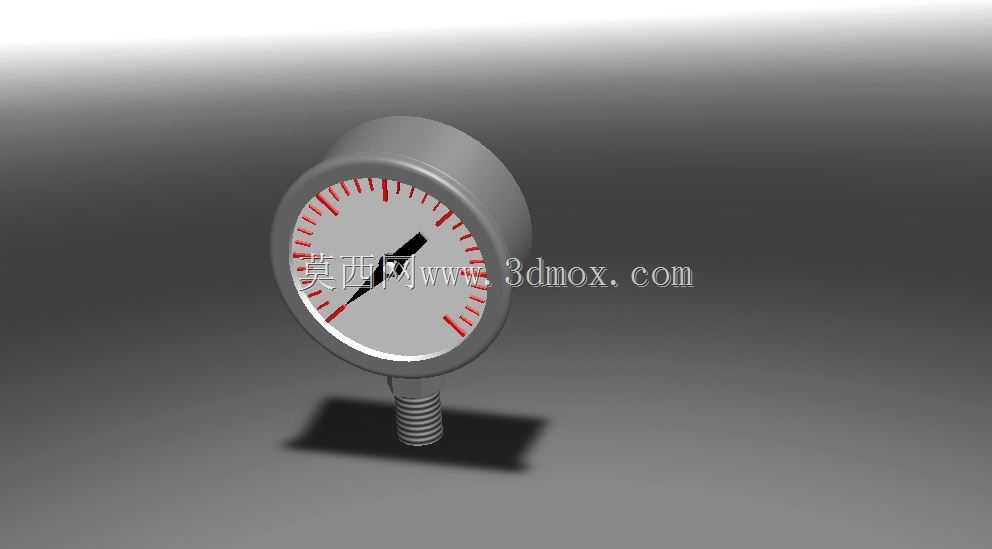

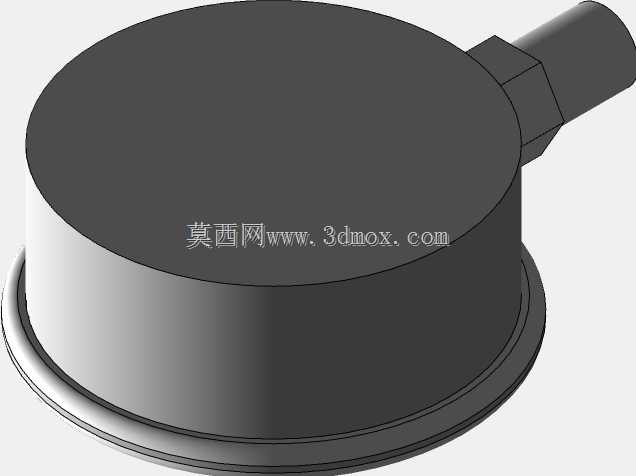

这款径向安装的压力表数模，还原了工业现场最常用的弹性式压力检测仪表的完整结构，可直接用于液压站、气动回路、给排水管路、工业锅炉、空压机配套等场景的设备装配干涉校验、管路布局模拟工作。从结构设计逻辑来看，模型完整复现了压力表的核心组成：底部的外螺纹连接接头是安装基准，建模时严格遵循常用的管螺纹安装边界，接头上方的弹簧管是压力感应核心，当被测介质进入弹簧管后，弹性形变通过连杆机构传递给中心齿轮轴，最终带动表盘上的指针偏转，配合表盘上均匀分布的红色刻度线完成压力数值指示，这套传动结构的配合间隙在模型中做了符合实际装配要求的预留，不会出现运动干涉的问题。外形层面，圆形表壳采用全包覆结构，既可以保护内部的传动机构不受现场粉尘、水汽的侵蚀，也预留了表玻璃的安装卡槽，表盘刻度采用均匀圆周排布，刻度标识从零点开始沿顺时针方向均匀分布，符合操作人员的常规读数习惯，指针采用楔形结构，尖端指向刻度线，读数时的视差被控制在合理范围内。安装维度上，底部的螺纹接头轴线与表盘平面垂直，属于典型的径向安装形式，适配绝大多数水平走向管路的测压点安装需求，建模时表壳外径、接头伸出长度、螺纹规格都参考了行业通用的Y系列普通压力表的尺寸参数，在做设备整体布局时，可以直接将该模型装配到管路预留的测压接口上，校验表壳与周边管路、阀件、设备护罩的安全间隙，避免现场安装时出现表壳磕碰、读数空间不足的问题。从功能适配角度，这类压力表主要用于测量无爆炸危险、不结晶、不凝固的气体、液体介质的压力，模型在结构上也还原了表壳后部的泄压孔结构，当弹簧管意外破裂时，表内压力可以从泄压孔释放，避免表玻璃爆裂伤人的风险，整体建模细节完全贴合工业现场实际使用的压力表结构特征，没有做脱离实际的简化处理，结构设计人员在做液压系统、气动系统、工艺管路的三维布局时，可以直接调用该模型完成装配校验，也可以作为仪表类零部件建模的参考样本，对照其传动结构、安装接口的设计逻辑完成同类型不同量程压力表的参数化改型工作。
