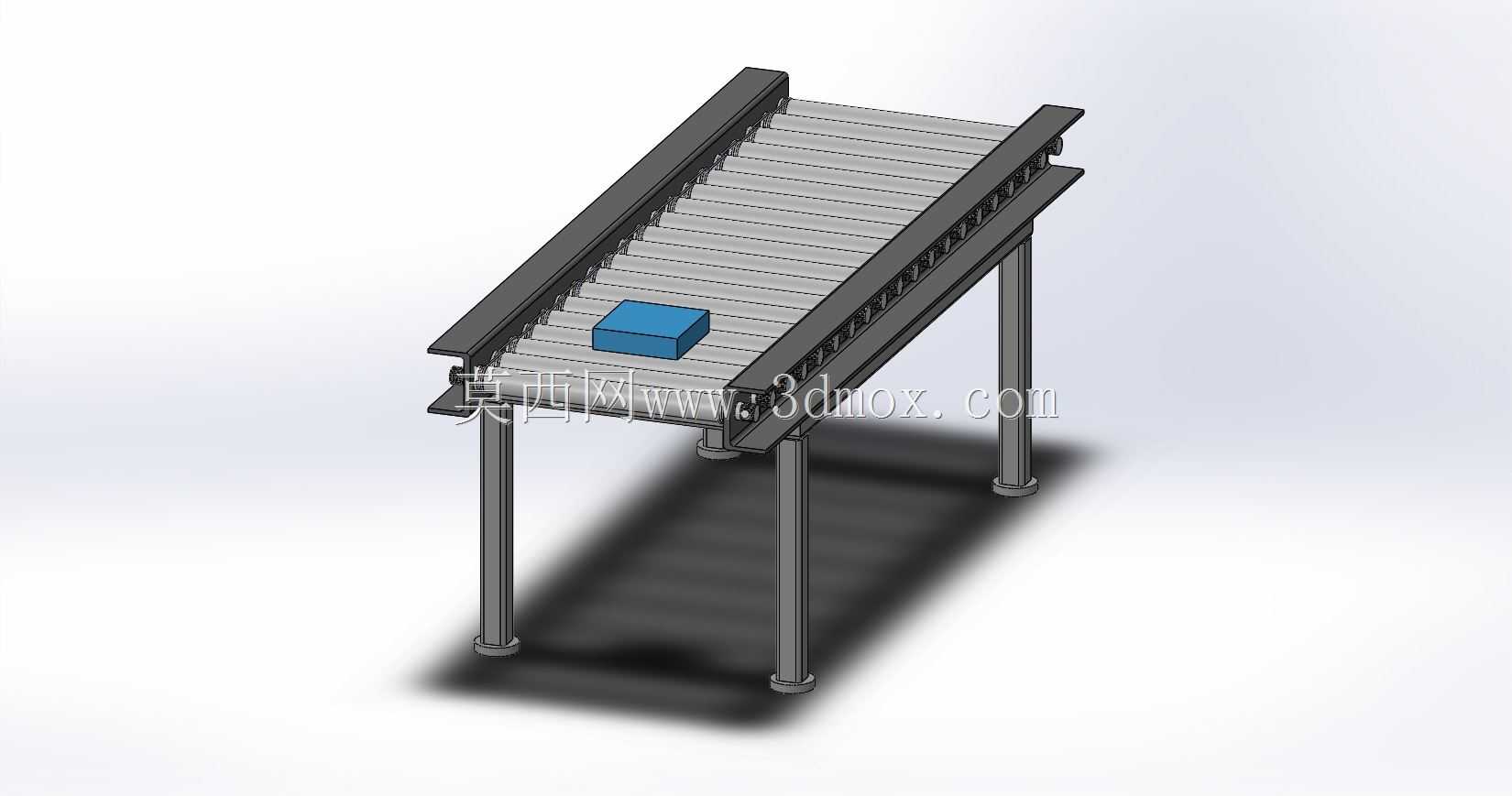

这类辊道输送结构的应用场景覆盖极广,从生产车间的工序间工件转运,到仓储物流的包裹分拣,再到商超、机场的小件行李输送都能见到同类结构的身影,区别只在辊子间距、机架承重、支腿高度的参数适配。不同于皮带输送的柔性承载,辊道结构更适合输送底部刚性较好的箱装件、块状工件,哪怕是重量偏大的重型加工件,只要调整辊子直径和机架型材规格,也能稳定承载,不会出现皮带打滑、压陷的问题。

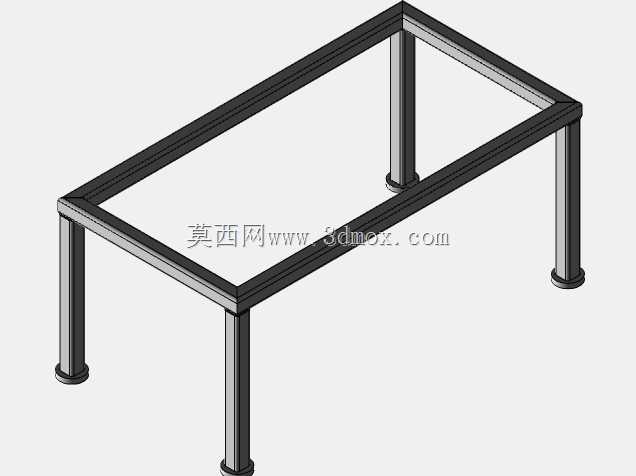

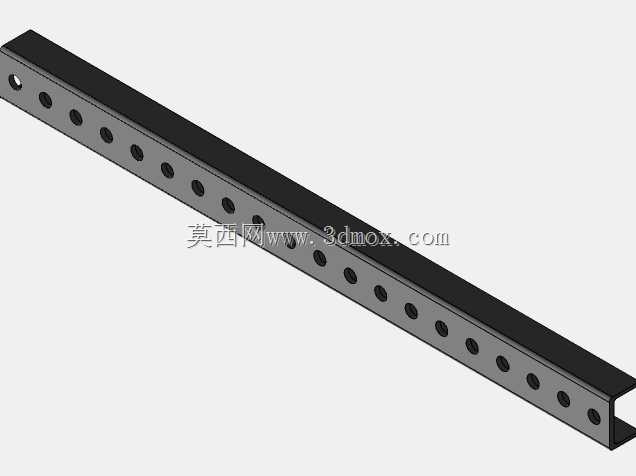

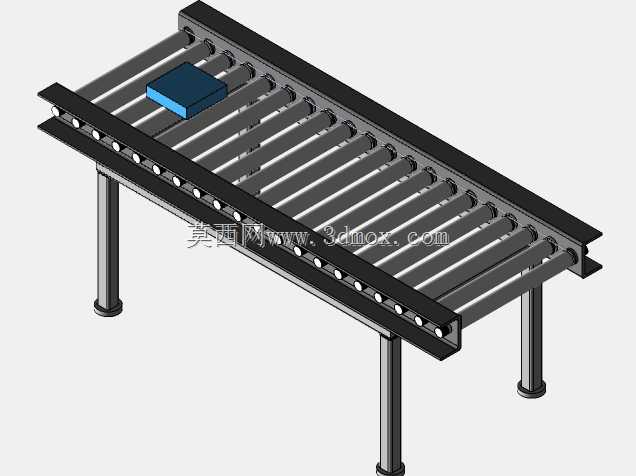

设计这套结构的时候,首先要明确安装边界的限制:支腿的高度要匹配上下游设备的接料高度,保证物料转移时不会出现高度差卡滞,机架的整体宽度要比输送物料的最大宽度单侧留出至少五十毫米的余量,避免物料偏移时剐蹭两侧的挡边。两侧的主梁采用槽型截面结构,一方面是方便辊子两端的轴承座直接固定安装,不需要额外做复杂的连接支架,另一方面槽型结构的抗弯折能力更强,在同等材料用量下,比矩形管的承重冗余更高,长期承受交变载荷也不容易出现主梁下挠的问题。

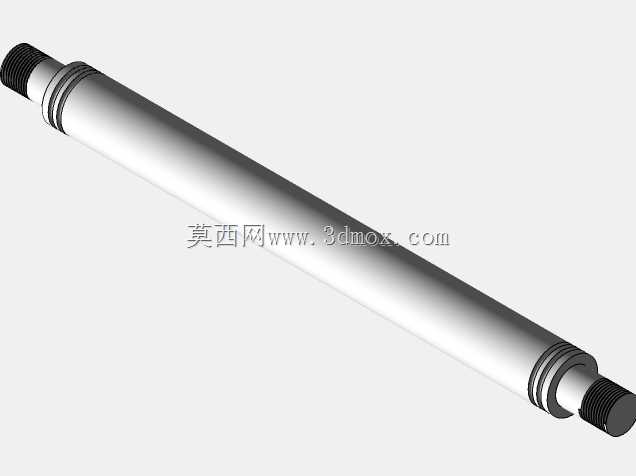

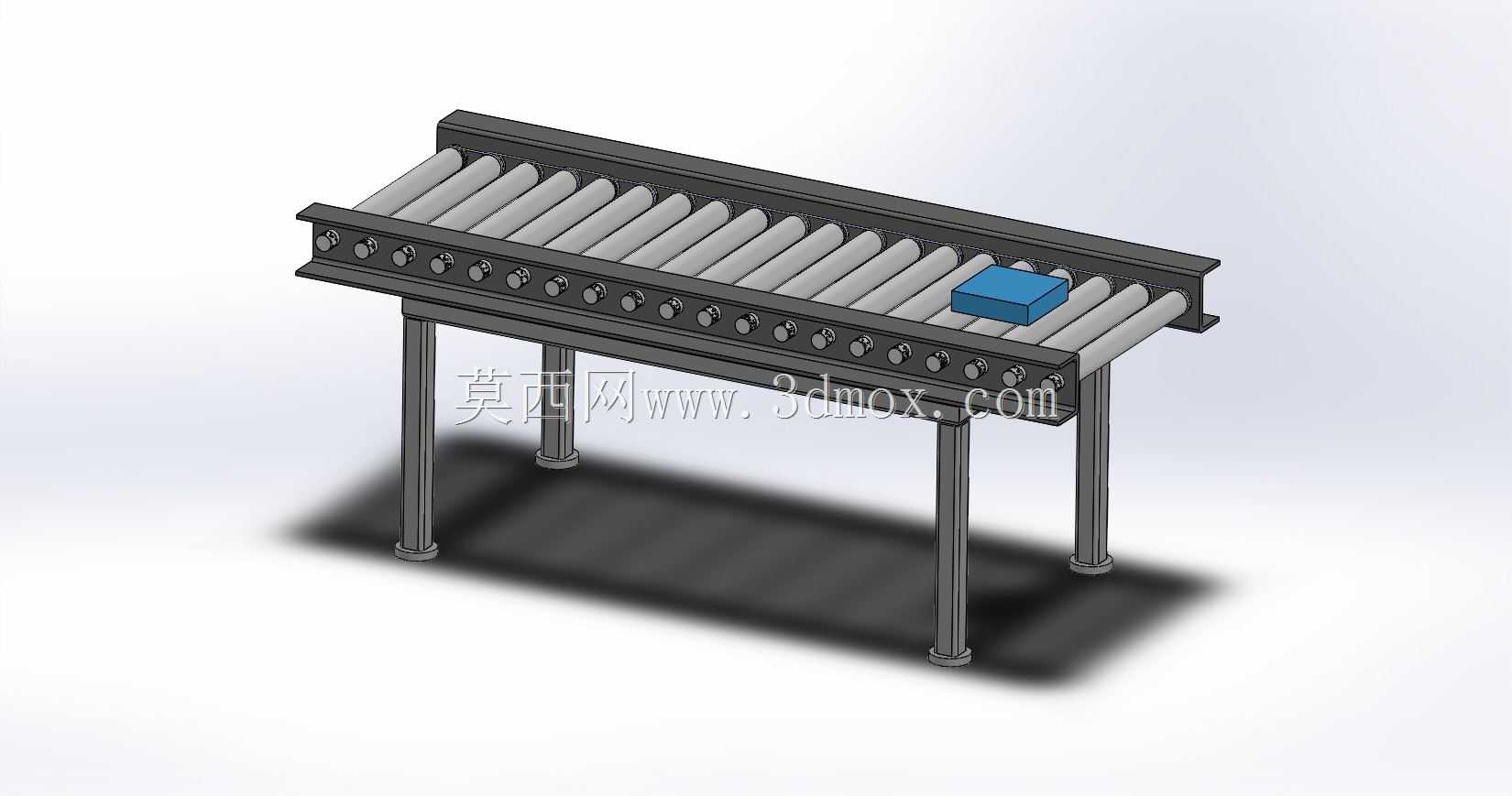

辊子的排布间距是设计里的核心细节,要保证输送的最小尺寸工件始终有至少三根辊子同时接触支撑,不然物料走到两根辊子中间的时候会出现倾斜卡料,甚至直接卡在辊缝里。支腿底部设计了可调脚盘结构,安装的时候可以根据地面的平整度微调高度,不需要额外垫垫片调整水平,哪怕地面有几毫米的高低差,也能通过脚盘的螺纹调节把整个机架调至水平,避免辊子倾斜导致物料往单侧跑偏。两侧的挡边高度不需要做太高,只要比辊子上表面高出三十到四十毫米即可,主要作用是限制物料的横向偏移,不需要承受物料的侧向撞击,所以挡边采用薄型材固定在主梁外侧即可,不会额外增加太多机架重量。
实际使用的时候,这套结构既可以作为独立的输送段单独使用,也可以多段拼接成长距离输送线,段与段之间的连接只需要在主梁端部做对接法兰,用螺栓紧固就能保证拼接精度,辊子之间的间隙控制在五毫米以内,小件物料转运时也不会卡在段与段的接缝处。如果后续需要增加驱动,只需要在其中一端的辊轴上加装链轮或者同步带轮,就能把无动力辊道改成动力输送线,不需要对原有主体结构做大幅改动,拓展性很强。
