十二点五米长螺旋输送给料设备结构

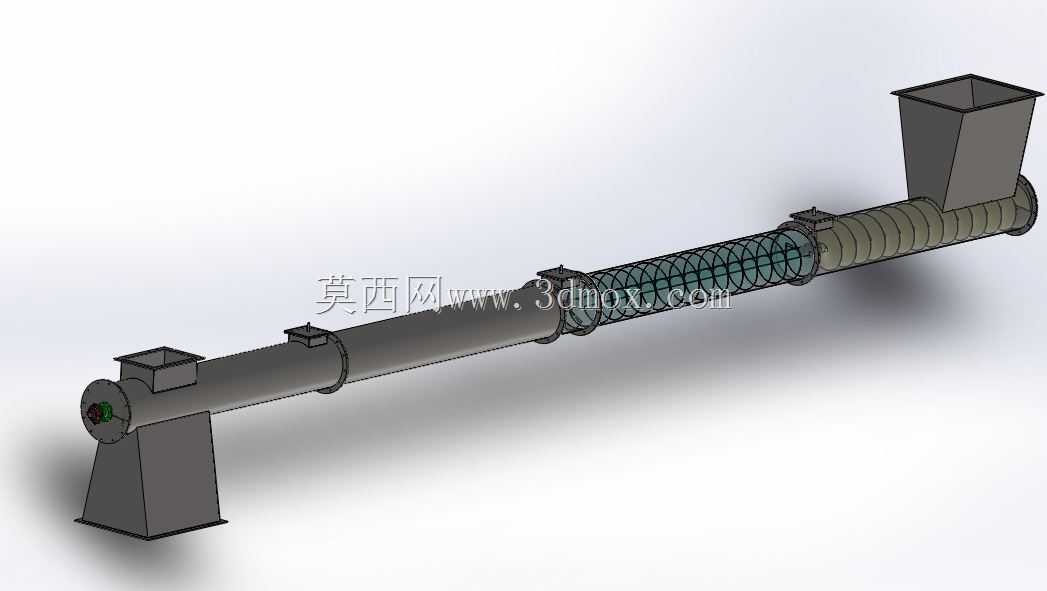

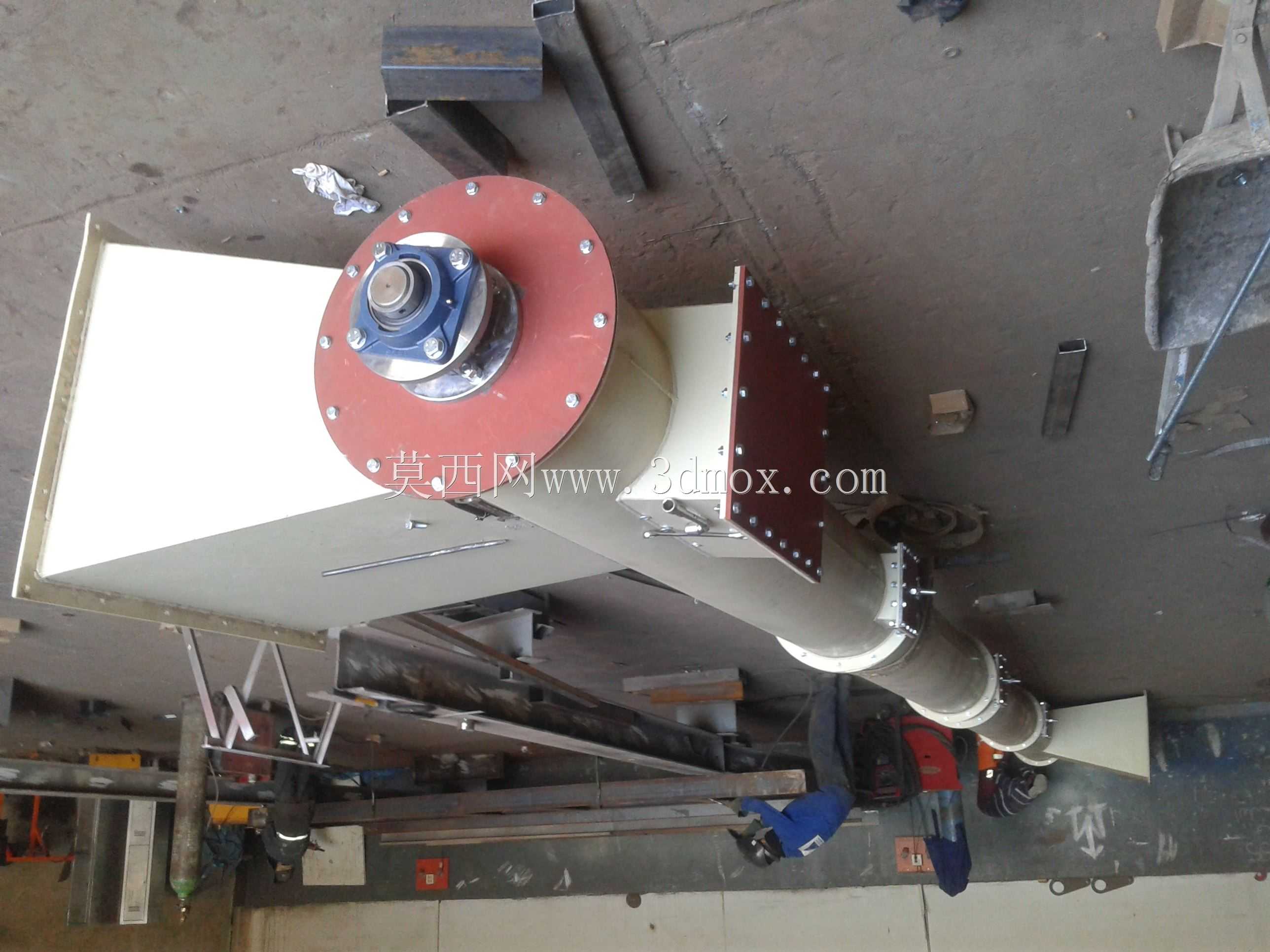

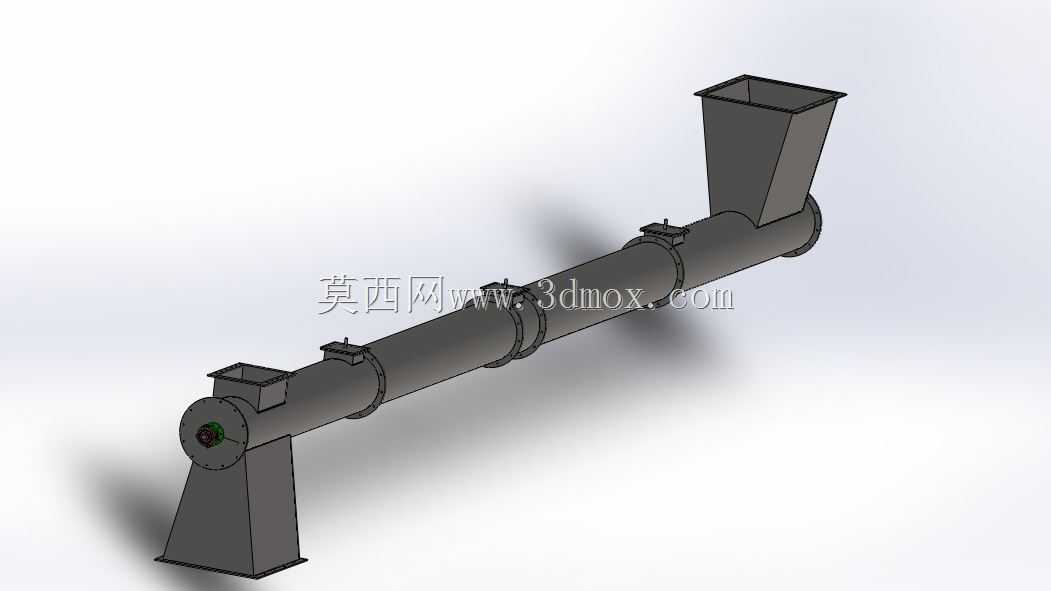

在散料输送的工程场景里，长距离螺旋输送设备一直是粉料、小颗粒物料密闭输送的核心选型，这款12.5米长度的螺旋输送结构，针对中长距离的物料转运需求做了针对性的结构适配，完全规避了短距离螺旋机在长距布置时容易出现的轴体绕度超标、中间吊轴卡料、进料端积料等常见工程问题。从安装边界来看，设备整体采用管式筒体结构，两端通过焊接式支座做承重固定，筒体沿输送方向分段设置法兰连接节点，每段筒体长度控制在合理范围内，既方便车间加工时的筒体圆度控制，也能降低现场安装时的吊装难度，中间连接法兰处配套设置吊挂轴承座，对螺旋轴体做多点支撑，避免长轴转动时出现挠曲变形引发的叶片刮蹭筒壁问题。进料端采用上方扩口式方锥形料斗设计，料斗的扩口角度根据散料的安息角做了优化，能够保证上游设备落料时物料顺畅进入螺旋腔，不会在料斗拐角处出现积料搭桥的情况，进料口下方的螺旋叶片做了加密处理，第一时间将落入的物料向输送方向推送，避免进料端物料堆积造成的启动负载过大问题。出料端设置在筒体尾部的侧下方，出料口尺寸匹配下游接料设备的接口规格，能够保证物料推送至末端时顺畅排出，不会在端盖处出现物料挤压堵转的情况。驱动端设置在设备出料侧的端部，采用端座式轴承座承载轴体径向与轴向载荷，轴承座外侧设置密封结构，避免细粉料进入轴承造成磨损，轴端预留的驱动连接位可以匹配减速电机的直连或者链传动安装，适配不同现场的动力布置需求。整个筒体沿输送方向设置了多组观察检修口，日常运维时可以打开检查内部叶片磨损情况、清理残留物料，不用整体拆解筒体就能完成常规维护工作。设计时充分考虑了密闭输送的需求，所有法兰连接面、端盖配合面都预留了密封件安装槽，输送过程中不会出现粉尘外溢的情况，完全适配食品加工、建材粉料、化工粉体等对密闭性有要求的输送场景，设备的安装支座预留了长条形调节孔，现场安装时可以微调设备的水平度与输送倾角，适配不同高度差的工艺布置需求，螺旋叶片采用等螺距设计，输送过程中物料的填充率稳定，不会出现物料忽快忽慢的输送波动，对于计量配料前段的物料稳定给料场景也能很好适配。
