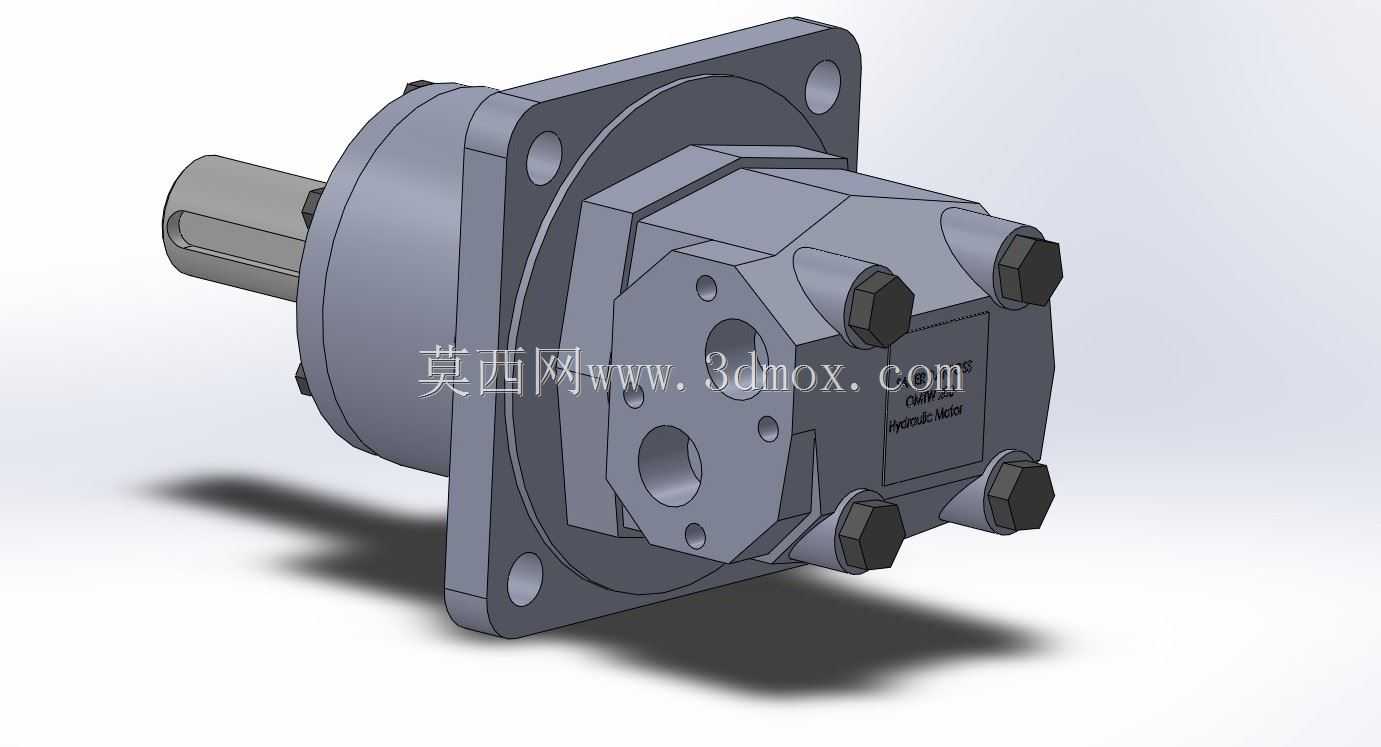

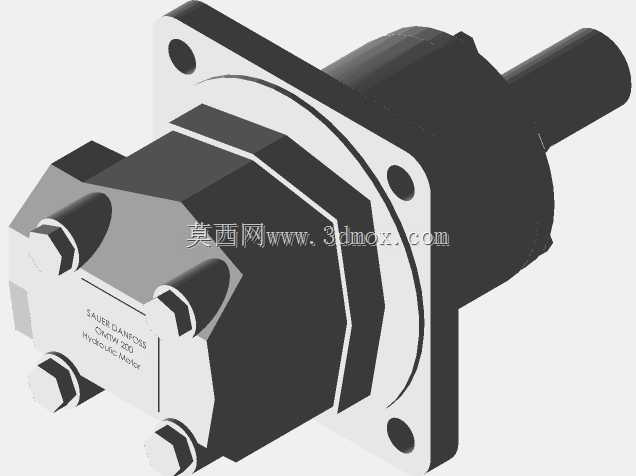

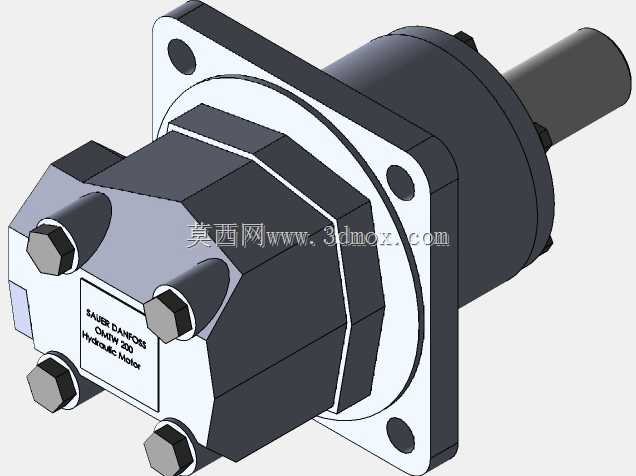

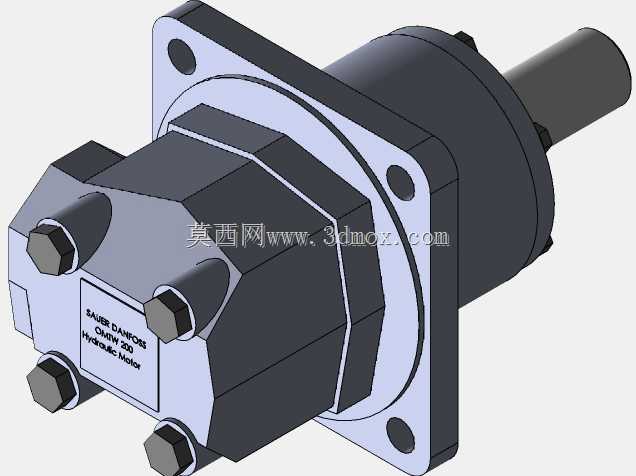

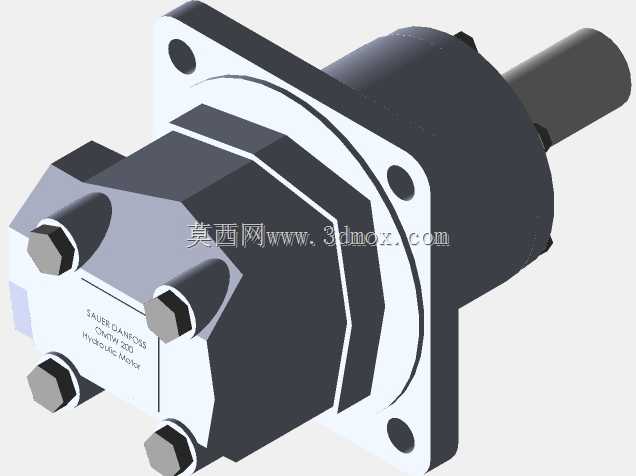

OMTW-200摆线液压马达结构设计

项目分类:3D模型 发布时间:2021-08-17 ID:236865
  • OMTW-200摆线液压马达结构设计
  • OMTW-200摆线液压马达结构设计
  • OMTW-200摆线液压马达结构设计
  • OMTW-200摆线液压马达结构设计
  • OMTW-200摆线液压马达结构设计

这款摆线液压马达的三维结构,完全按照实物测绘的工程逻辑搭建,所有安装配合面、油口位置、输出轴参数都严格匹配工业现场的实际安装需求,没有做任何艺术化的简化处理,每一处倒角、密封槽、螺栓孔的位置都对应实际加工的工艺要求。从应用场景来看,这类低速大扭矩液压马达常被用在工程机械的回转机构、农业机械的行走驱动、轻工设备的间歇传动工位,比如小型挖掘机的回转驱动、联合收割机的拨禾轮传动、输送带的张紧驱动单元,都能看到同结构马达的身影,它不需要额外搭配减速机构就能直接输出大扭矩,非常适合安装空间紧凑、负载波动大的工况。

从功能特性上看,该马达采用端面配流的摆线针轮啮合结构,进出油口布置在阀体侧端,采用菱形法兰安装形式,输出轴为平键连接结构,能承受一定的径向负载,端盖上的内六角螺栓按照额定压力下的密封要求均匀布置,螺栓间距满足液压元件的静密封压合要求,不会出现局部压力不足导致的渗漏问题。建模过程中,先确定安装法兰的止口尺寸作为装配基准,再依次推导输出轴的中心高、油口的中心距、壳体的最大外轮廓边界,所有配合尺寸都预留了实际装配的公差间隙,比如输出轴与轴承位的配合、摆线轮与针齿壳的啮合间隙、配流盘与转子的端面间隙,都在模型结构上做了对应体现,不会出现建模时的干涉问题。

安装边界方面,法兰端的四个安装孔采用对称布置,适配常见的液压马达安装支架,输出轴的伸出长度、键槽尺寸都符合行业通用的安装规范,壳体的最大外轮廓没有突出的异形结构,在做整机布局时不需要额外预留过大的避让空间,油口采用标准的管螺纹连接尺寸,能直接适配常规的液压管路接头,不需要额外做转换接头。整个模型的结构拆分完全按照实际装配顺序搭建,从输出轴端的法兰盖、密封组件,到中间的摆线啮合副、配流组件,再到后端的阀体端盖,每一个零件都能单独拆分,既可以用来做液压系统的布局干涉检查,也能作为液压元件选型时的尺寸参考,还能用于维修拆装的模拟演示,帮助现场运维人员快速理解内部结构组成,判断故障点的位置。在做设备选型时,可以直接调用该模型放入整机装配体,核对安装空间是否足够、输出轴与被驱动部件的同轴度是否满足要求、油口方向是否方便管路布置,避免选型时出现尺寸 mismatch 导致的安装返工问题。
