液压油缸铰接连接支座结构设计

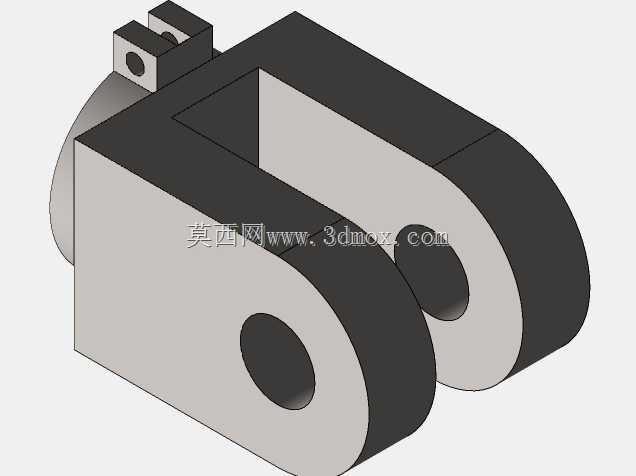

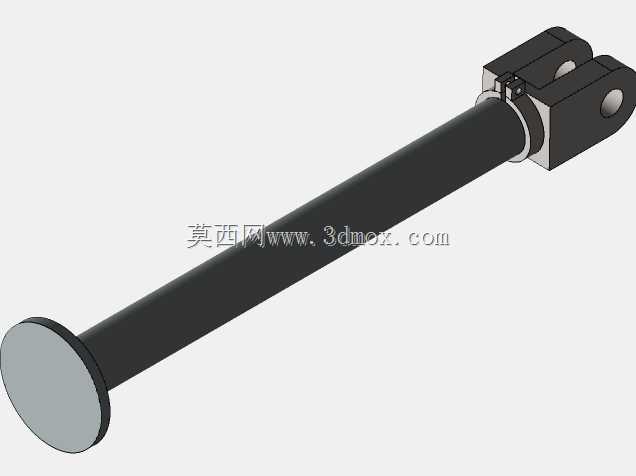

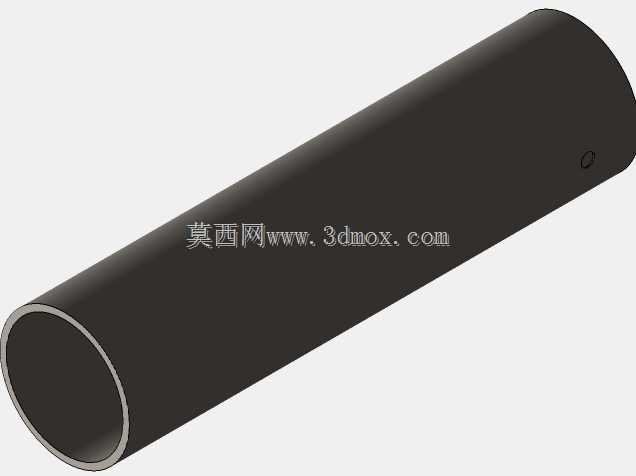

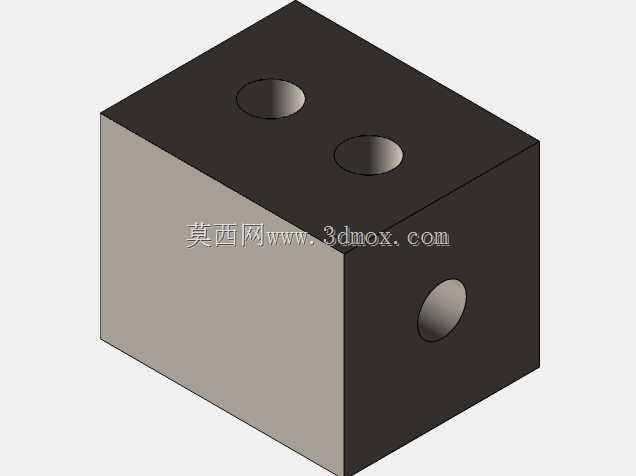

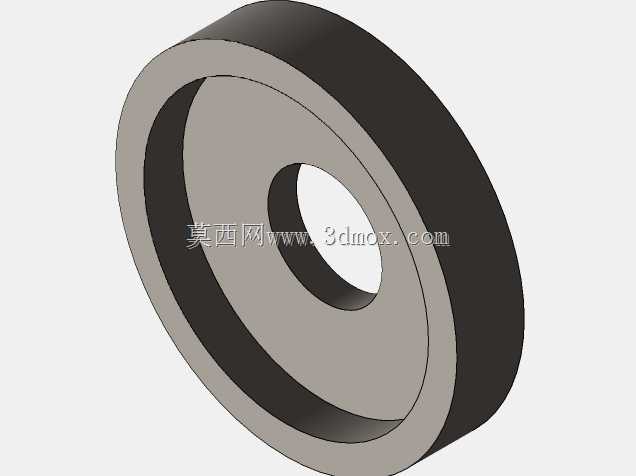

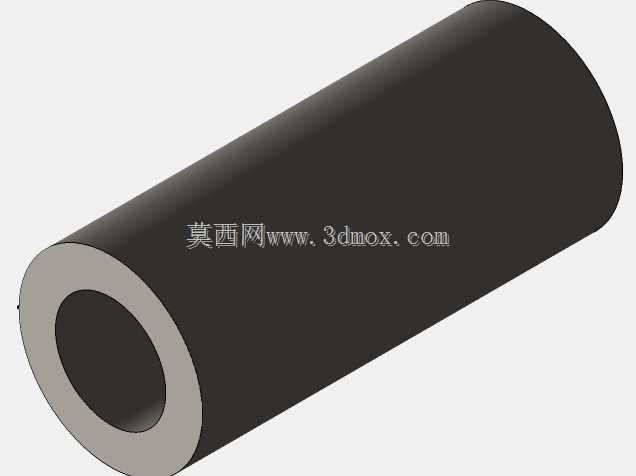

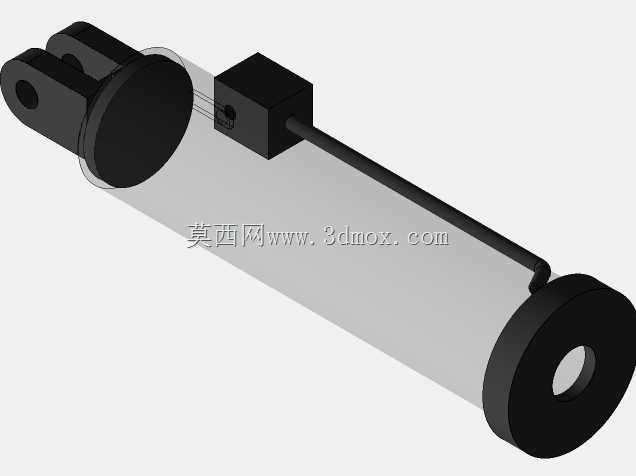

在液压传动系统的布局设计中，这类带铰接结构的连接支座是油缸本体与设备机架实现力传递的核心衔接部件，常见于工程机械举升机构、工装夹具夹紧单元、自动化设备直线推料模组的安装场景中，承担着油缸输出端的载荷承载、摆动自由度释放以及安装定位的多重作用。从结构设计逻辑来看，该部件采用U型开口的主体框架，一端预留与油缸缸筒端配合的圆弧贴合面，能够保证与缸体外径的贴合度，避免安装后出现局部应力集中；两侧对称的同轴销孔用于穿装铰接销轴，将支座与机架耳板连接，允许油缸在工作过程中随负载运动产生小角度摆动，抵消安装误差与工作形变带来的附加载荷。顶部的小型凸台结构带有独立销孔，用于安装液压管路的固定支架或者行程检测元件的安装座，避免管路随油缸摆动时出现拉扯磨损。设计时首先要匹配对应油缸的缸径参数，图中对应适配缸径114mm、行程500mm、杆径50.8mm的中压液压油缸，主体框架的开口宽度需要大于油缸缸筒外径，预留足够的装配间隙同时保证两侧耳板的结构强度，销孔的直径选型要匹配对应载荷等级的铰接销轴，孔位的同轴度公差需要控制在0.02mm以内，避免销轴安装后出现卡滞，加速磨损。安装边界方面，支座底部的贴合面需要与机架安装面保持平面度要求，紧固螺栓的排布要避开油缸摆动的运动轨迹，两侧耳板的外侧间距要小于机架安装耳板的内侧间距，预留1-2mm的装配调整间隙，同时要保证销轴安装后，油缸全行程摆动过程中不会与支座本体、机架结构产生运动干涉。这类部件的材质通常选用45号钢或者Q355钢，毛坯采用锻造工艺提升内部组织致密性，加工完成后销孔位置需要做淬火处理提升表面硬度，延长铰接副的使用寿命，在重载工况下还需要在销孔内加装自润滑铜套，降低日常维护的频次。在实际选型应用中，需要根据油缸的最大推力计算支座耳板的剪切强度与销孔的挤压强度，确保在系统额定压力下部件不会出现塑性形变，同时铰接点的位置设置要匹配油缸的推程角度，避免出现传动死点，影响设备的正常动作。
