JCBJS220挖掘机动臂工作装置三维设计

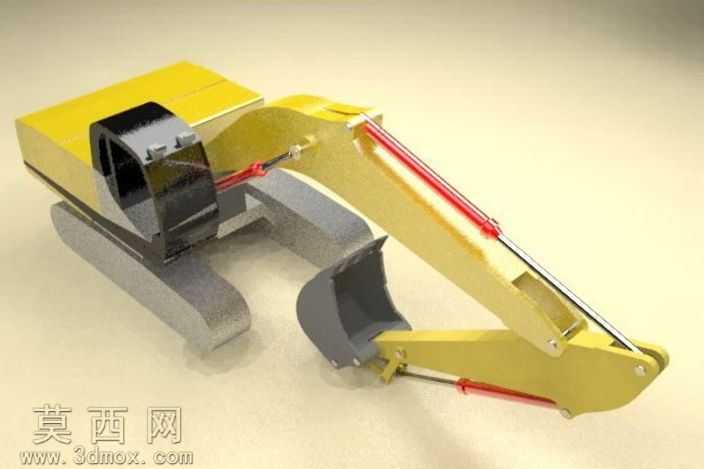

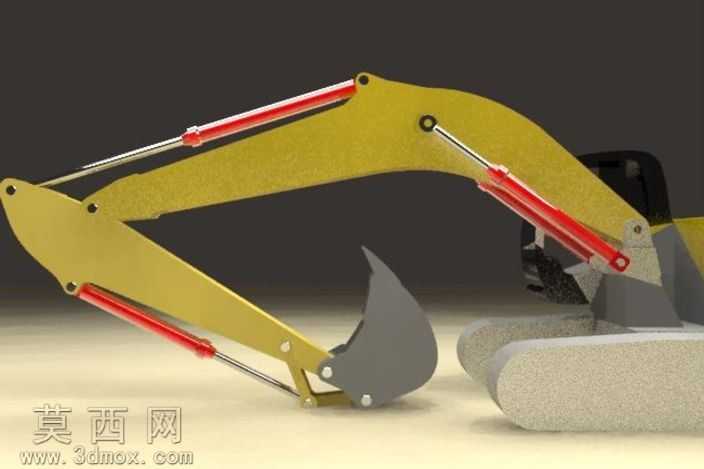

本作品为JCBJS220挖掘机动臂及前端工作装置的三维建模设计成果，建模过程严格参照实机结构比例完成整体搭建。建模阶段首先梳理挖掘机工作装置的运动逻辑，以动臂铰接点为基准定位核心装配坐标，依次完成动臂主体、斗杆、铲斗、三组液压油缸的零件建模，所有铰接孔位、销轴安装位的尺寸均匹配工程实际装配公差要求，确保各部件可实现真实的转动、伸缩运动仿真。材质渲染阶段针对不同部件匹配对应材质属性：动臂与斗杆主体采用工程机械专用黄漆金属材质，调整漆面粗糙度模拟实车漆面的哑光耐磨质感，金属边缘添加细微磨损痕迹提升真实感；液压油缸活塞杆采用高抛光镀铬金属材质，设置高反射度与低粗糙度参数还原金属亮面质感，缸筒部分匹配深红工业漆材质，与黄色主体形成鲜明视觉区分；铲斗部分采用高强度耐磨钢材质，表面添加细微划痕、泥土附着的纹理贴图，还原铲斗作业后的真实使用状态；履带架部分采用粗糙磨砂金属材质，模拟铸钢部件的表面质感。结构设计上完整还原反铲工作装置的连杆传动逻辑，三组液压油缸分别对应动臂举升、斗杆收放、铲斗翻转动作，各部件的铰接位置经过运动校核，确保在极限作业角度下无结构干涉，动臂的弯折角度、斗杆长度比例、铲斗斗容参数均参考JCBJS220机型的真实参数设置，可用于后续的运动仿真、受力分析等工程应用场景。渲染阶段采用柔和的影棚布光方案，主光源从侧上方打亮主体结构，辅助光源补全暗部细节，添加柔和的地面投影增强模型立体感，背景采用深灰渐变突出机械结构本身的线条与材质表现，整体呈现效果清晰展示了挖掘机工作装置的结构组成与装配关系。
