JCBJS220履带式挖掘机三维建模作品

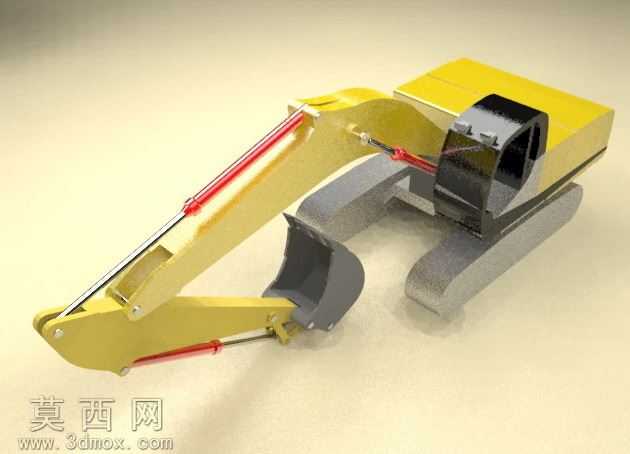

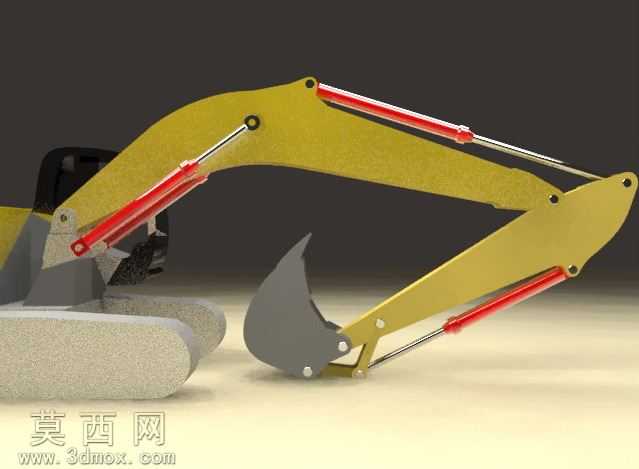

本作品为JCBJS220履带式挖掘机的三维建模成果，建模过程依托三维设计软件完成整体结构的搭建与细节还原，完整复现了该型号挖掘机的核心构造特征。建模阶段首先从整机比例定位入手，确定行走机构、回转平台、工作装置三大核心模块的尺寸比例关系，保证整体外观与真实机型的视觉一致性。行走部分的履带结构采用分段建模方式，还原了履带板、承重轮、驱动轮的基础形态，对履带的接地弧度、轮组的相对位置做了贴合真实设备的调整，避免出现结构错位的问题。上部回转平台部分，建模时区分了机身主体覆盖件与驾驶室的结构边界，驾驶室的轮廓做了简化但保留了核心的形态特征，机身覆盖件的棱角转折完全参照真实机型的外观线条处理，保证机身的厚重感与工业质感。工作装置作为挖掘机的核心功能结构，建模时对动臂、斗杆、铲斗的铰接关系做了精准还原，三个液压油缸的结构单独建模，清晰呈现了油缸活塞杆与缸筒的装配关系，动臂与斗杆的弯折角度、铲斗的切削弧度都经过比例校准，能够直观体现挖掘作业的结构逻辑。材质与渲染阶段，针对不同部件赋予了差异化的材质属性：机身主体覆盖件采用亮黄色工程漆面材质，调整了漆面的反光度与粗糙度参数，还原工程机械设备漆面的哑光金属质感；液压油缸的活塞杆部分采用亮面金属材质，缸筒部分搭配红色漆面材质，与真实油缸的外观配色保持一致；履带与铲斗部分采用深灰色耐磨金属材质，适当提升了材质的粗糙度参数，模拟金属部件长期作业的磨砂质感；驾驶室部分采用深色半透明材质搭配黑色框架材质，还原驾驶室玻璃与结构框架的视觉差异。渲染时采用柔和的漫反射光源，避免过强的反光破坏结构展示效果，从斜上方视角呈现整机形态，能够同时展示行走机构、回转平台与工作装置的完整结构，让观者可以清晰识别各部件的连接关系与形态特征。整个建模过程遵循从整体到局部的设计思路，先搭建整机的骨架结构确定各模块的位置关系，再逐步细化每个部件的外形特征，在保证模型视觉还原度的同时，对非核心的细碎结构做了合理简化，让模型整体干净利落，既能够满足外观展示的需求，也清晰呈现了履带式挖掘机的核心机械结构逻辑，直观展现了这类重型工程机械设备的构造特点。
