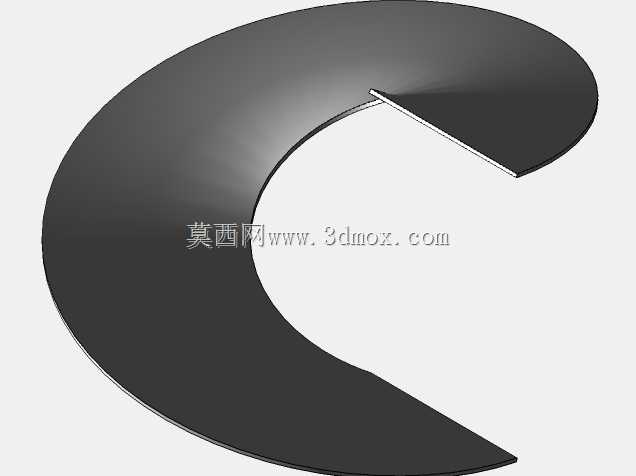

变径等厚扁平螺旋输送叶片结构

这类扁平螺旋构件最常出现在螺旋给料机、无轴螺旋输送机的推送段，尤其是针对流动性差、易缠绕的絮状、颗粒状物料输送场景，比如污水处理环节的栅渣输送、粮食加工环节的粉料匀料给料，或是化工粉体的定量给料工位，相比带中心轴的螺旋结构，这种单片式扁平螺旋能避免物料在轴与叶片连接处卡滞缠绕，大幅降低堵料概率。从结构设计逻辑来看，该构件采用等厚度板材成型，螺旋升角沿径向做渐变处理，靠近螺旋中心的位置升角更大，避免物料在中心区域堆积滞留，外边缘升角平缓，保证与输送槽内壁的间隙均匀，推送过程中不会出现局部物料挤压结块的问题。设计时首先要匹配输送槽的内径尺寸，螺旋外圆与槽体内壁的单边间隙通常控制在3-8mm，间隙过大会导致物料残留推送不净，间隙过小则容易因为加工装配误差出现叶片刮蹭槽壁的问题，同时要考虑螺旋的导程参数，针对密度大、流动性好的颗粒物料导程可设置为外径的0.8-1倍，针对粘性大、易架桥的物料导程可适当放大到外径的1.2倍，保证物料推送过程中不会被过度挤压。这类扁平螺旋的安装端通常设置在螺旋的起始段，通过焊接或螺栓连接的方式与驱动轴的连接法兰固定，安装时要保证螺旋端面与驱动轴的垂直度误差不超过1mm，避免运转过程中出现螺旋摆动、刮蹭槽体的问题，螺旋的末端通常为自由端，不设置额外支撑，因此设计时要校核螺旋板材的厚度，针对长度超过1米的螺旋段，板材厚度要适当增加，避免长距离运转过程中出现螺旋下垂变形，导致末端刮蹭槽底。实际使用中，这类扁平螺旋的表面通常会做耐磨处理，针对磨琢性强的物料比如矿粉、砂石骨料输送场景，叶片边缘会堆焊耐磨层，延长构件的更换周期，而针对食品级物料输送场景，则会采用不锈钢板材加工，表面做抛光处理，避免物料残留滋生细菌。在建模过程中，要重点控制螺旋面的成型精度，保证每一圈螺旋的导程误差控制在0.5mm以内，避免拼接多段螺旋时出现导程错位，导致物料推送过程中出现脉动、给料不均匀的问题，同时要注意螺旋起始端的切边处理，起始端通常做斜切过渡，保证物料进入螺旋段时能顺利被叶片卷入，不会在进料口出现堆料堵料的情况。
