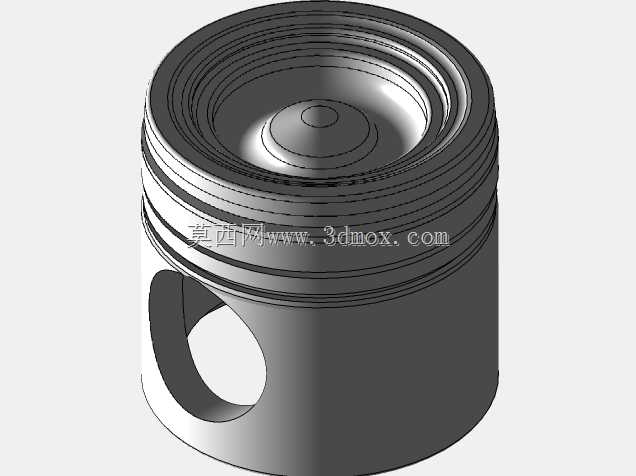

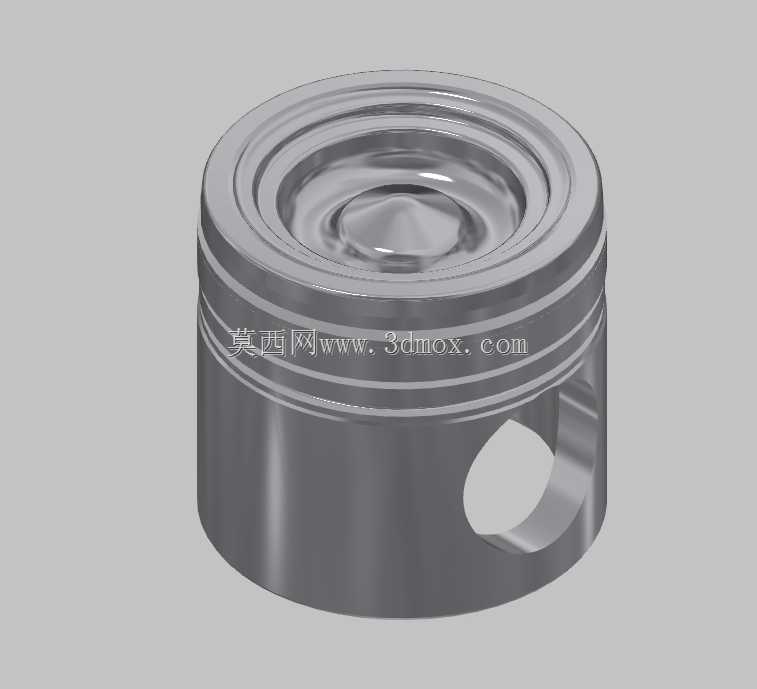

柴油机活塞精密结构三维数模

这款活塞是柴油内燃机的核心往复运动构件，主要适配中小排量直喷式柴油机的动力输出需求，在农用机械、小型工程机械、固定式柴油发电机组的动力单元中都能见到这类结构的应用。从实际工况来看，活塞需要在气缸套内完成高频往复直线运动，既要承受柴油燃烧瞬间产生的高温高压燃气冲击，还要通过销座连接连杆将燃烧爆发力转化为曲轴的旋转扭矩，同时配合活塞环完成气缸密封、热量传导、机油控油的核心功能。设计阶段首先围绕燃烧室形态做了顶部造型优化，顶部的凹坑结构是直喷柴油机的燃烧室成型区域，凹坑的轮廓弧度、深度、边缘过渡圆角都经过匹配喷油嘴油束夹角的校准，能让柴油喷入后和进气涡流充分混合，提升燃烧效率，减少积碳生成的概率。头部的多道环槽结构分别对应气环与油环的安装位置，环槽的宽度、深度公差控制严格，既要保证活塞环能在槽内随工况变化正常张缩，又要避免环槽间隙过大导致的燃气窜漏、机油上窜问题。裙部的型线设计采用了中凸变椭圆的工程方案，冷态下裙部截面为椭圆形，长轴垂直于活塞销轴线方向，工作状态下受热膨胀后能趋近正圆，保证和气缸套的配合间隙均匀，避免冷敲热拉的故障；销座部位的加强筋过渡处理，能分散活塞销传递的交变冲击力，降低销座开裂的失效风险。安装边界上，活塞的总高度、裙部外径、活塞销孔内径都和对应气缸直径、连杆小头尺寸、曲轴行程做了匹配，活塞顶部到第一道环槽的距离满足压缩比设计要求，销孔的同轴度、环槽的平面度都符合内燃机零部件的形位公差要求，装配时需要注意活塞顶部的安装方向标记，和连杆、曲轴的正时位置对应，避免气门碰撞活塞顶的故障。日常工程应用中，这类活塞结构的建模需要重点关注热变形补偿、受力集中区域的过渡处理，不能只做外观曲面的复刻，要结合实际工况的受力、受热特性还原结构细节，才能给后续的有限元分析、运动仿真、加工工艺编制提供准确的数模基础。
