卧式波纹储液罐体结构设计

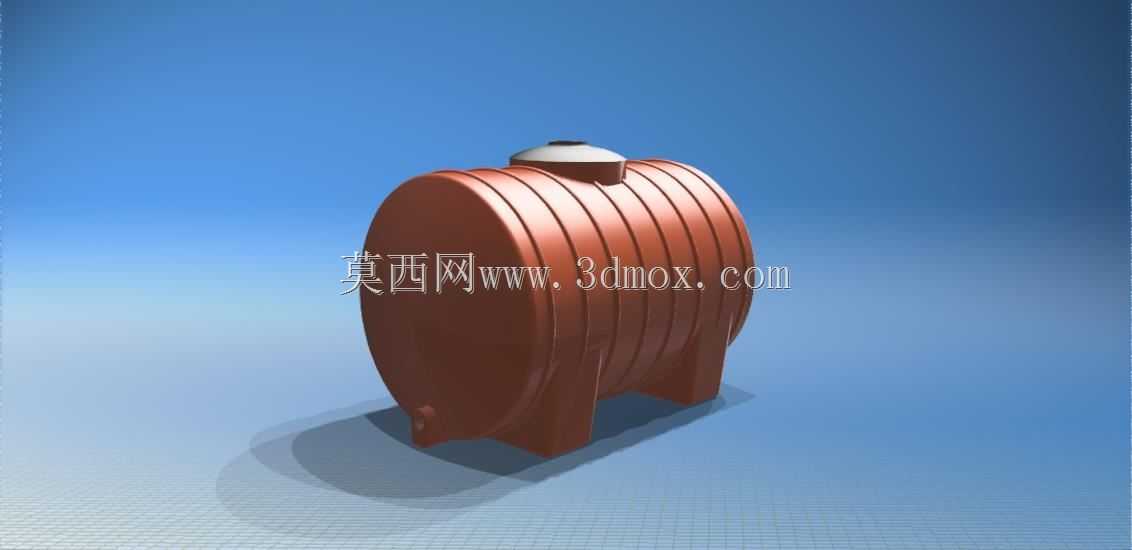

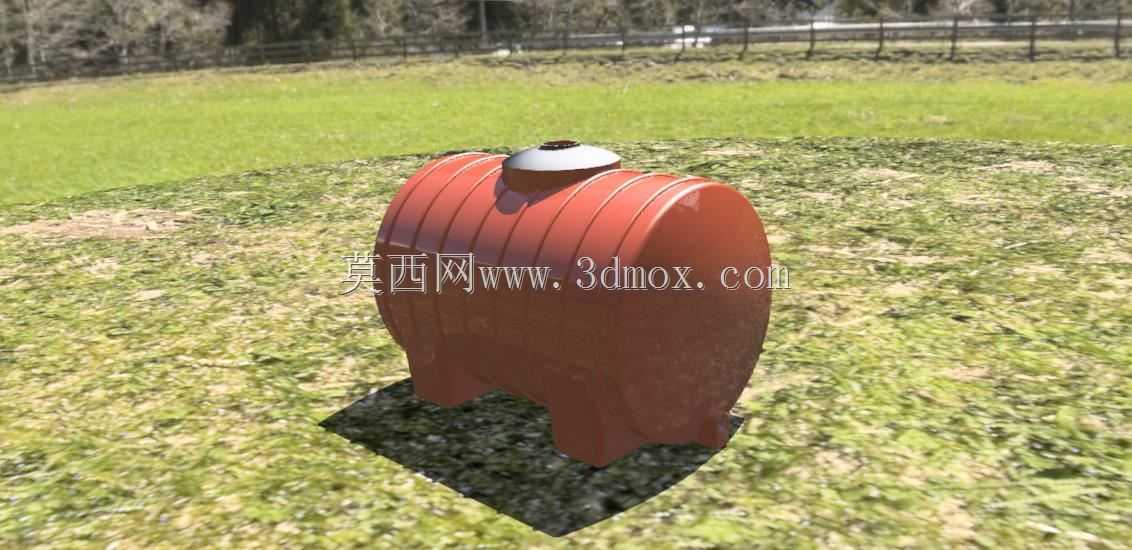

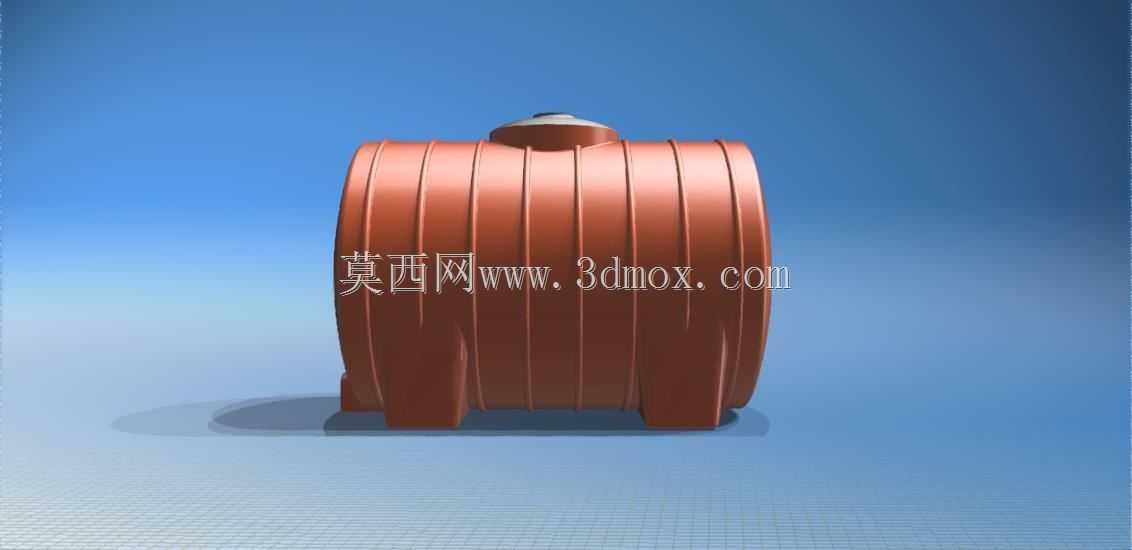

该卧式储液罐体主要面向民用储水、小型工业流体暂存场景设计，可适配农村家庭饮用水存储、工地临时供水储水、小型生产环节循环水暂存等实际使用需求，也可根据存储介质调整材质后用于低腐蚀性化工流体的短期储运。罐体采用卧式落地安装形式，底部设置两个一体化成型的支撑脚，直接与硬化地面接触即可完成放置，无需额外搭建复杂安装支架，支撑脚与罐体主体采用圆弧过渡连接，可分散罐体满载时的承重应力，避免长期使用出现连接部位开裂的问题。

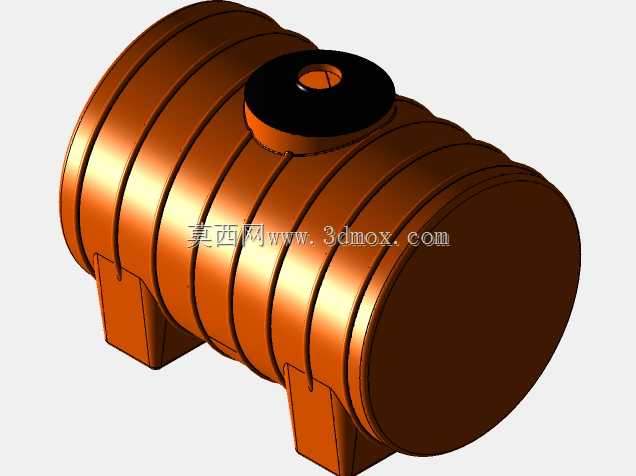

罐体主体外壁设计有多道环形凸起的波纹加强筋，这一结构并非单纯的外观造型，而是在不额外增加罐体壁厚的前提下，大幅提升罐体的环向承压能力，抵消内部液体静压对罐壁产生的向外张力，同时也能提升罐体抗外部形变的能力，降低运输、搬运过程中受外力挤压出现凹陷变形的概率。罐体顶部设置有带密封盖的注入口，注入口凸起于罐体上表面，可避免加注液体时出现溢洒，密封盖采用旋合式结构，可减少内部液体蒸发，同时阻挡外界杂物进入罐内造成介质污染。

设计过程中优先考虑了民用场景的使用便利性，罐体整体外形为横置圆柱形态，长度与直径比例控制在1.5:1左右，既保证了足够的储液容积，又不会因为长度过大导致放置时占用过多横向空间，同时卧式结构相比立式罐体重心更低，满载状态下稳定性更好，不易出现倾倒风险。罐体两端采用圆弧封头结构，相比平封头可以更好地分散液体对端部的压力，减少端部应力集中的问题，封头与罐体主体的连接部位做了圆弧过渡处理，没有尖锐棱角，既可以降低加工过程中的应力残留，也能避免使用过程中磕碰造成人员受伤。

从安装边界来看，该罐体底部支撑脚的间距为罐体直径的0.7倍，支撑脚的接触面积经过核算，在普通硬化水泥地面放置时无需额外做基础加固，即可满足满载承重需求；顶部注入口的高度距离地面约为罐体直径的1.2倍，日常加注液体时无需借助登高工具即可操作，适配普通成年人的操作高度。罐体整体没有额外的突出外挂部件，外轮廓规整，运输过程中可以多个堆叠摆放，提升储运效率，降低物流环节的成本。
