倾斜上料皮带式拉克莱蒂输送设备

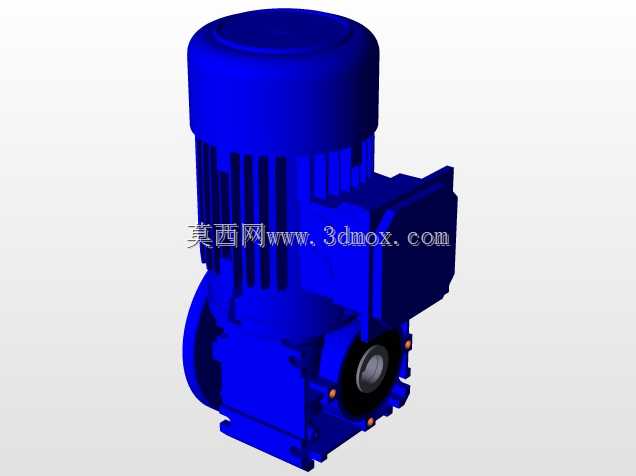

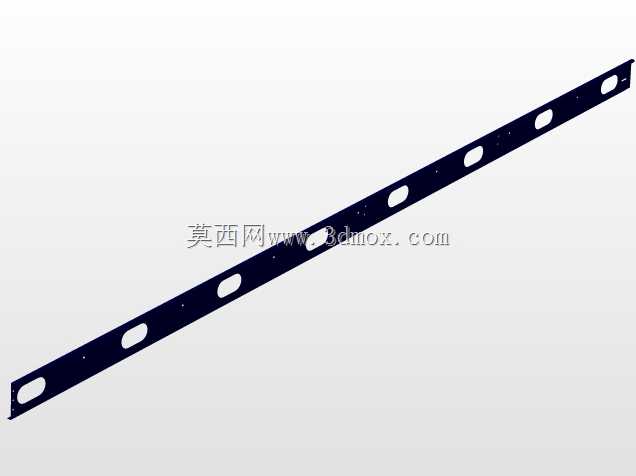

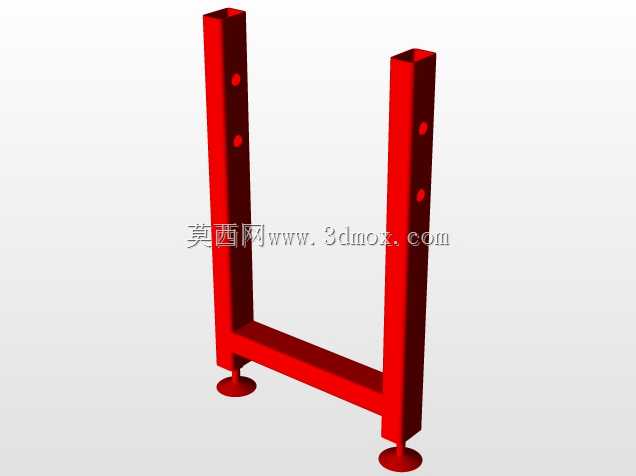

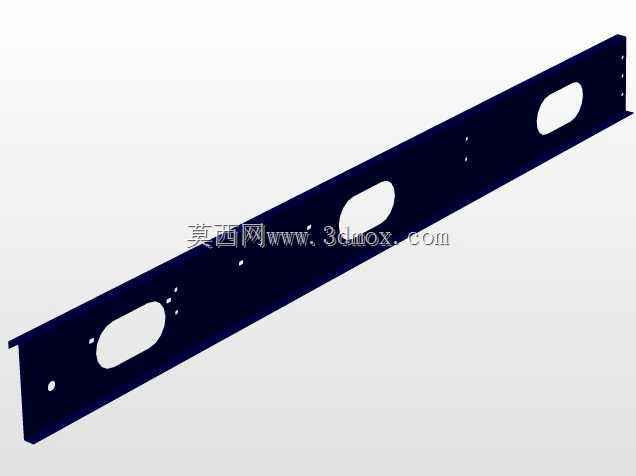

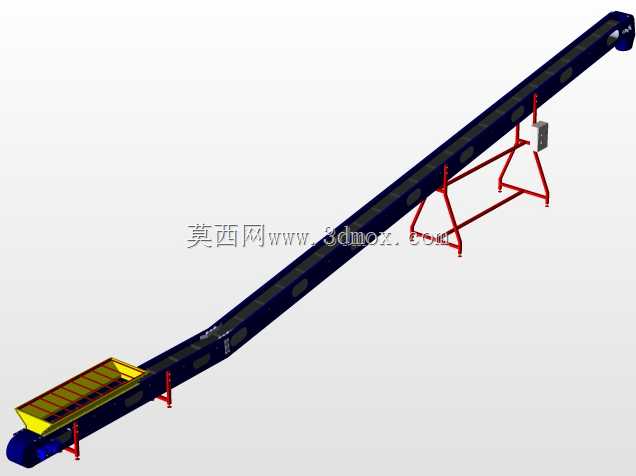

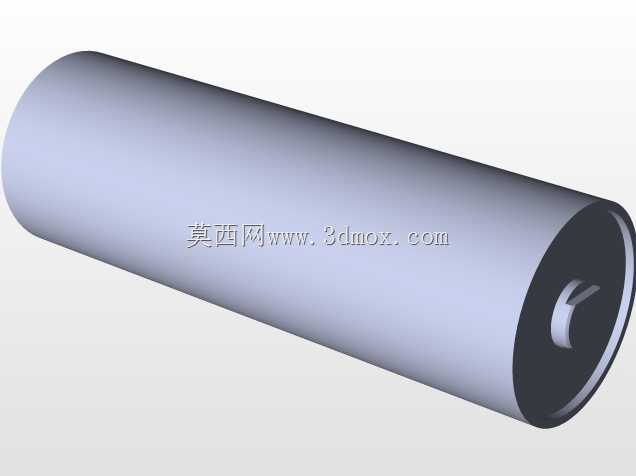

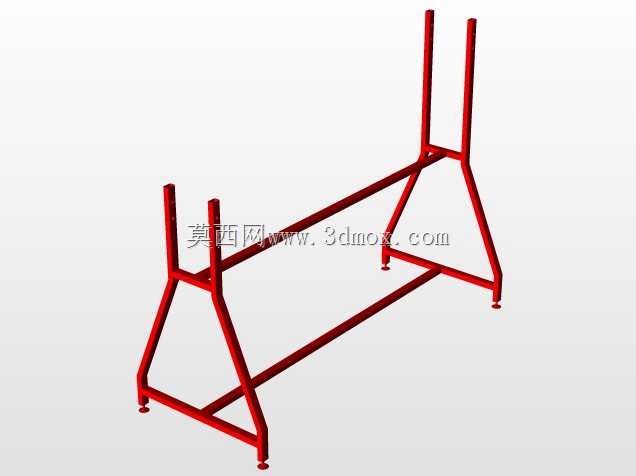

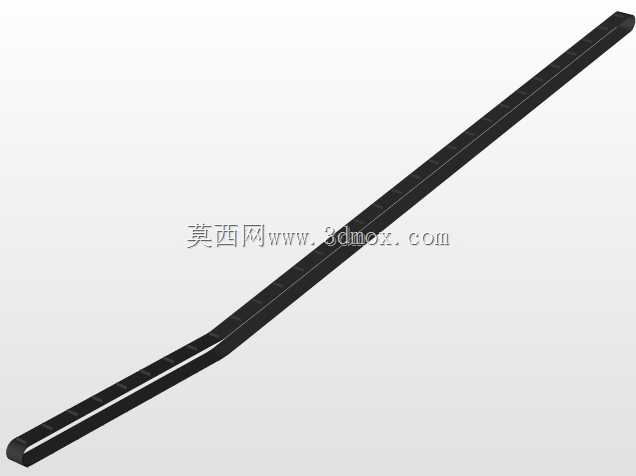

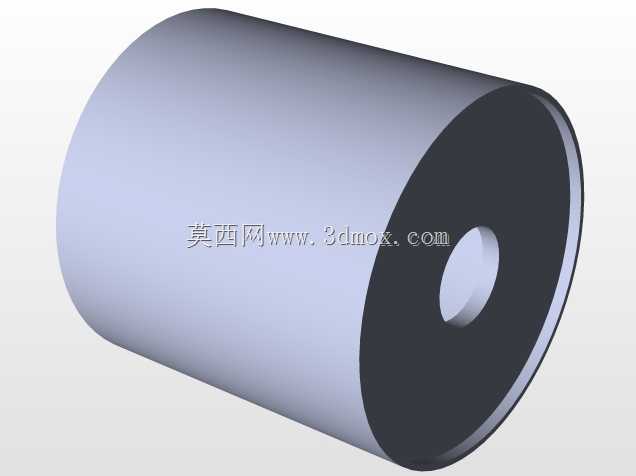

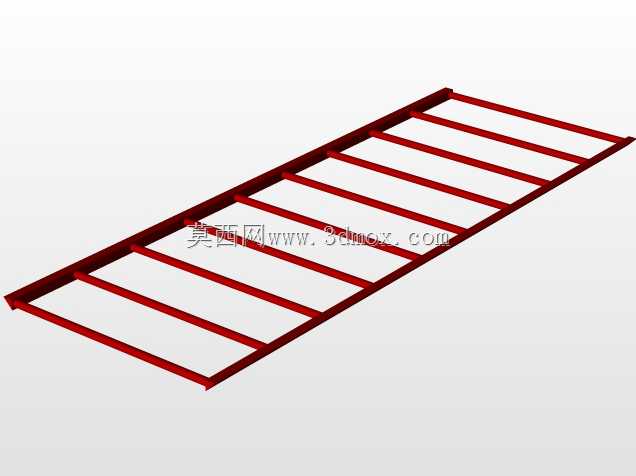

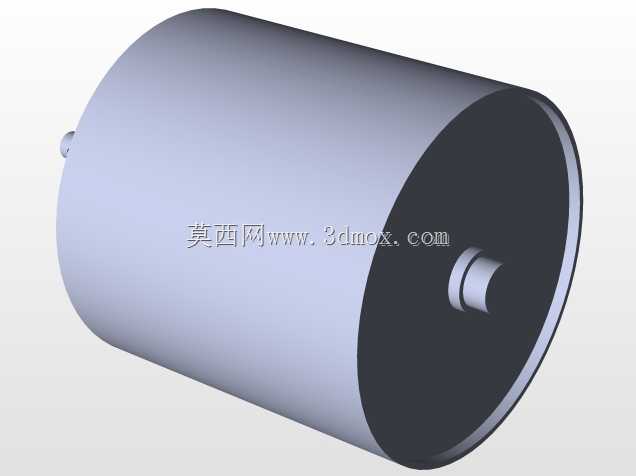

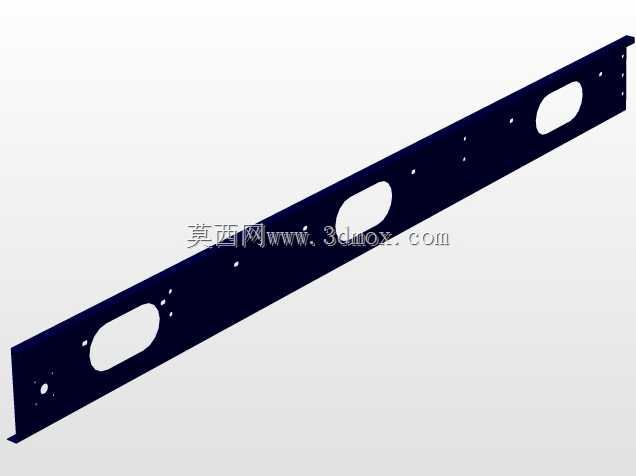

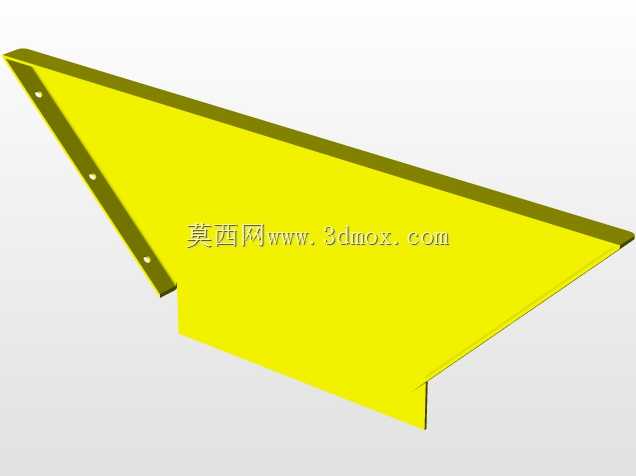

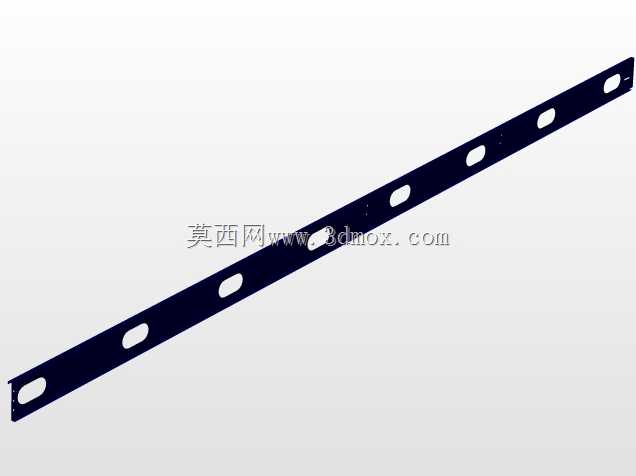

该倾斜式皮带输送设备主要面向散料、颗粒料及小型块状物料的连续上料转运场景，常见于粮食加工、建材分装、轻工生产流水线的进料段衔接工位，可将低位料仓内的物料匀速提升至指定高度的加工设备进料口，替代人工反复上料的重复作业，降低一线操作人员的劳动强度，同时保证物料输送节拍与后续加工设备的处理速率匹配，避免出现断料或堆料堵料的工况。从结构设计来看，设备整体采用倾斜布置形式，进料端设置扩口式受料斗，斗体边缘做折边加强处理，可承接来自料仓卸料、人工倒料或前级设备出料的物料，避免物料撒落；输送段采用深色环形皮带作为承载构件，皮带下方沿输送方向排布多组托辊，承托皮带及上方物料的重量，防止皮带长时间受载出现下垂变形，影响输送平稳性。机架部分采用型材焊接的三角支撑结构，每组支撑腿设置横向连接杆增强整体刚性，支撑腿底部预留安装孔位，可通过膨胀螺栓与地面基础固定，抵消设备运行时的振动偏移；设备倾斜角度可根据现场安装空间做小幅调整，适配不同高度差的工位衔接需求，驱动端布置在设备高位侧，内置减速组件带动传动滚筒转动，依靠摩擦力驱动皮带循环运转，低位侧设置张紧调节结构，可调整皮带松紧度，避免皮带打滑跑偏。设计过程中优先考虑了设备的安装边界，整体宽度控制在常规车间通道可通行的范围内，长度可根据输送高度需求做模块化拼接，受料斗的开口尺寸适配常见的料仓卸料口规格，无需额外做转接料斗即可完成对接；设备侧面预留了急停开关的安装位，可根据现场安全规范加装防护装置，皮带两侧设置挡边结构，防止倾斜输送过程中物料从侧边滚落。日常运维层面，该结构的易损件仅为皮带及托辊轴承，拆卸更换无需复杂工装，支撑结构的型材均采用标准规格，后期维护替换成本较低，可适配多行业的常规物料输送需求，建模过程中完整还原了各部件的装配关系，可直接用于结构校核、工位布局模拟及非标改型设计参考。
