FU500型链式输送设备牵引链条结构

在散料连续输送场景中，FU系列链式输送机的核心牵引承载部件就是这类模锻链条结构，它直接决定了整台输送设备的负载能力、运行稳定性与使用寿命。不同于普通传动链条，这类输送用链条需要同时承担牵引拉力与物料承载的双重作用，在粮食加工、建材生产、矿山散料转运、化工粉体输送等工况下，整根链条会在封闭的机槽内带动物料沿水平或小倾角方向移动，运行过程中要持续承受物料的摩擦阻力、启停阶段的冲击载荷，以及长时间运行带来的磨损损耗。

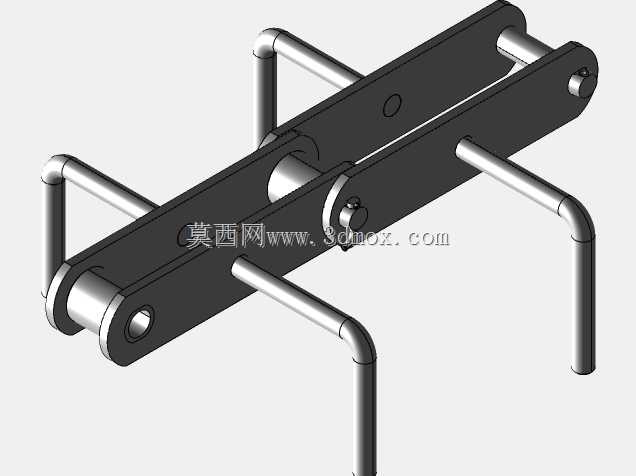

从结构设计来看，这款链条采用双侧外链板搭配中间套筒滚子的经典结构，外链板采用高强度合金钢板冲压成型后做调质处理，板体上的销轴孔经过精密铰削加工，保证销轴装配后的同轴度，避免运行中出现偏磨卡滞。向外延伸的弯型附件是专门为适配FU500机型的刮板安装设计的，附件与链板采用一体化折弯成型，相比焊接式附件不存在焊缝疲劳开裂的风险，能可靠固定刮板，带动机槽内的物料平稳前移。销轴与外链板采用过盈配合装配，与内链板的套筒之间保留合理的间隙配合，保证链条绕经头尾链轮时能灵活弯折，不会出现卡链现象。

做三维建模时需要重点把控几个安装边界尺寸：首先是链条的节距精度，这直接关系到链条与链轮的啮合顺畅度，节距偏差过大会导致运行中出现跳齿、冲击噪音，加速链轮齿面的磨损；其次是双侧外链板的平行度，以及弯型附件的伸出长度与角度，这部分尺寸如果出现偏差，会导致刮板安装后与机槽侧壁出现刮蹭，增大运行阻力甚至造成设备卡停；另外销轴两端的铆接余量也要预留合理，既要保证装配后销轴不会从链板中脱出，也要避免铆头过大与机槽内的导轨出现干涉。

实际选型应用中，这类链条的破断载荷需要匹配整机的输送长度、物料堆积密度、输送倾角等参数，FU500机型适配的这款链条单节允许的工作拉力要覆盖满载运行时的最大牵引力，同时预留足够的安全系数，避免长时间高负载运行出现链板断裂、销轴剪切失效的故障。建模过程中对各配合面的公差设置也要符合机械加工的实际工艺能力，比如链板孔的圆柱度、销轴的表面硬度要求，都要和实际加工工艺匹配，不能只做外观造型忽略实际生产的可行性。在装配验证环节，还要模拟链条绕经链轮的弯折状态，检查相邻链节转动时是否存在结构干涉，附件在各个弯折角度下是否会与周边部件产生碰撞，确保模型导入工程环境后可以直接用于后续的整机装配模拟、干涉检查以及工程图输出。
