内燃机活塞杆拨叉辊轭结构设计

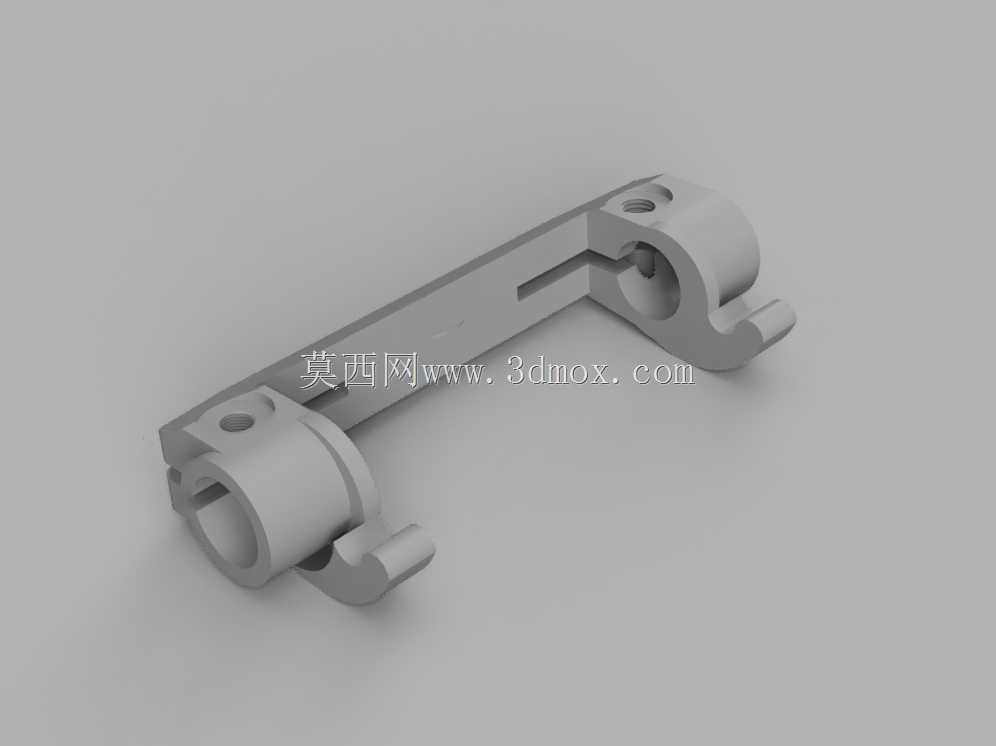

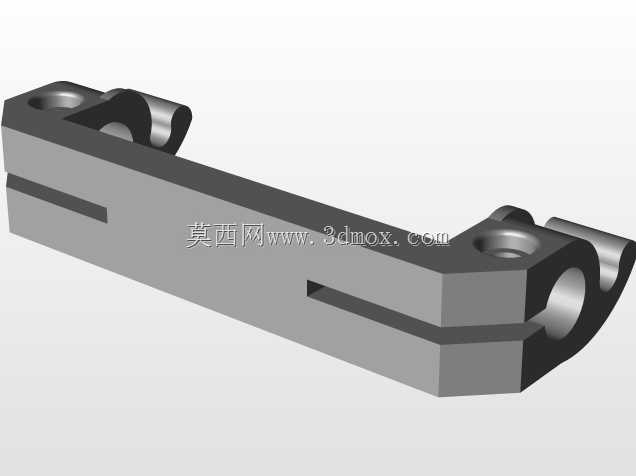

在内燃机动力传输的往复运动机构中，这类辊轭构件是配合活塞杆拨叉实现动力换向、行程限位的核心受力件，日常工况下需要持续承受活塞杆往复运动带来的交变冲击载荷，尤其是拨叉与滚子接触的尖端位置，长期高频摩擦下很容易出现磨损、崩边问题，直接影响内燃机配气或者动力输出机构的动作精度。从结构设计来看，该构件采用对称式双铰座布局，两端的带开口圆柱铰孔用于匹配铰接销轴，实现构件与周边固定支架的转动连接，铰孔旁侧延伸出的钩状拨叉头，是直接与滚子组件接触传力的工作面，中间的长条形连接臂采用等截面加强结构，在控制整体重量的前提下保证足够的抗弯刚度，臂身开设的长槽结构用于避让周边运动部件，避免往复动作过程中出现结构干涉。设计过程中需要重点校核两个安装铰孔的同轴度公差，同轴度偏差过大会导致销轴安装卡滞，往复转动时出现额外的摩擦阻力，加速铰孔内壁的磨损；同时拨叉头的接触圆弧面需要做圆角过渡处理，避免应力集中在尖角位置，在交变载荷下出现疲劳裂纹。安装边界方面，两端铰孔的中心距是核心安装尺寸，直接决定了拨叉的动作行程范围，铰孔的内径尺寸需要匹配对应规格的铰接销轴，保留合理的间隙配合公差，既要保证转动灵活，又不能因为间隙过大出现动作窜动；连接臂的厚度、整体外轮廓宽度需要适配安装腔的内部空间，保证整个构件摆动过程中，不会与腔体内壁、相邻的传动杆件发生碰撞。实际应用场景中，这类构件除了在内燃机的活塞杆释放机构中使用，经过尺寸调整后也可用于其他需要往复拨叉传动的通用机械结构中，比如小型冲压设备的送料拨料机构、自动化生产线的工件换位机构，核心作用都是通过自身的定轴摆动，将旋转或者直线输入动力转化为指定行程的拨送动作，传递过程中需要保证动作的同步性与位置精度，避免出现拨送不到位、卡滞停机的问题。结构建模时需要重点关注受力面的特征处理，拨叉头的接触曲面、铰孔的内壁面都要保证曲面连续性，减少后续仿真分析时的网格畸变问题，同时各部位的倒角、退刀结构要符合实际机加工工艺要求，避免出现无法加工的不合理特征。
