适配木分离器本田发动机空气滤清器盖

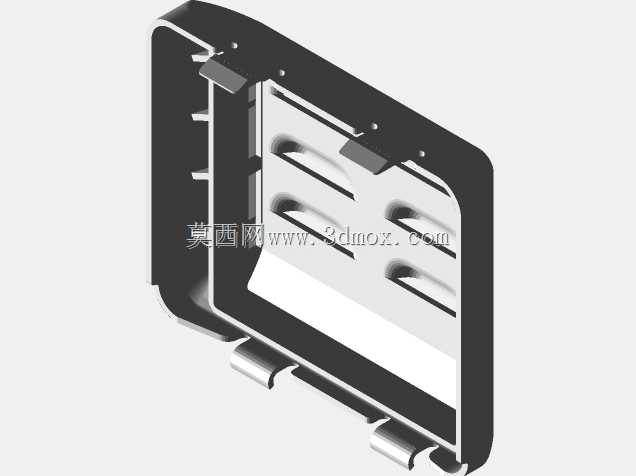

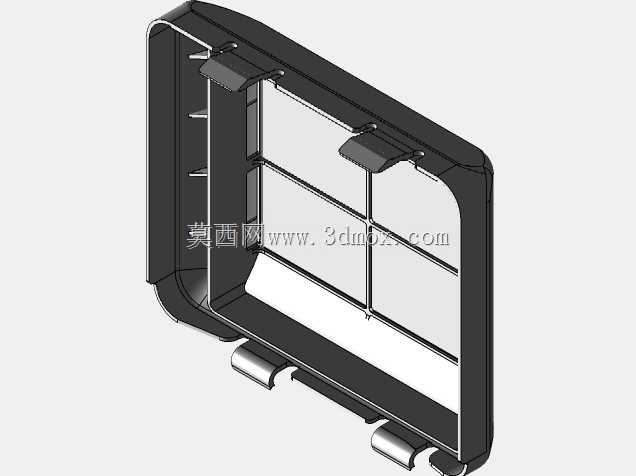

在园林作业、木材加工场景中，搭载本田动力的27吨原木分离器长期处于木屑、扬尘密集的作业环境，空气滤清器作为发动机进气系统的核心防护部件，其端盖的密封性能、结构强度直接决定了滤材的固定稳定性与进气路径的密闭性，一旦端盖出现破损，未经过滤的杂尘会直接进入气缸，造成活塞、缸壁的异常磨损，大幅缩短发动机大修周期。这款空气滤清器盖的设计完全围绕户外动力设备的实际工况展开，在结构设计上，盖体边缘设置了多组卡扣式锁紧结构，对应滤清器壳体上的卡槽位，安装时无需额外紧固件，按压即可完成锁止，日常维护拆换滤材时操作便捷，同时卡扣的限位行程经过反复校核，锁止后盖体与壳体之间的压缩量刚好压紧密封胶圈，不会出现过压导致胶圈变形失效、或是压合不足导致漏气的问题。盖体内侧设置了纵横交错的加强筋结构，既可以在盖体与滤材端面之间形成均匀的压合面，避免滤材局部受力不均出现褶皱短路，又能提升盖体整体的抗冲击性能，应对作业过程中飞溅的木屑撞击、或是设备转运过程中的磕碰，不会出现开裂变形。针对实际使用中更换配件的轻量化打印需求，设计过程中对盖体非受力区域做了合理的减薄处理，在保证结构强度满足安装使用要求的前提下，减少了实体材料的用量，降低自制替换件的材料成本与打印成型周期。尺寸边界上，盖体整体轮廓适配对应型号滤清器的安装基面，内部的压合凸台尺寸完全匹配原配滤材的端面尺寸，安装后不会出现滤材偏移、错位的问题，进气侧的格栅结构在不遮挡进气通流面积的前提下，可阻挡大体积的落叶、木屑直接接触滤材表面，延长滤材的单次使用寿命。盖体下部设置的两个定位凸耳，对应壳体上的定位槽，安装时可快速对位，避免卡扣错位造成的安装不到位问题，整个结构没有冗余的设计特征，所有几何特征都服务于密封、固定、防护三个核心功能，完全适配原木分离器这类户外作业动力设备的恶劣使用环境，不管是作为替换配件的加工参考，还是同类型小型动力设备空滤端盖的设计参考，都具备实际的工程参考价值。
