Merlo伸缩臂装卸机配套附件结构设计

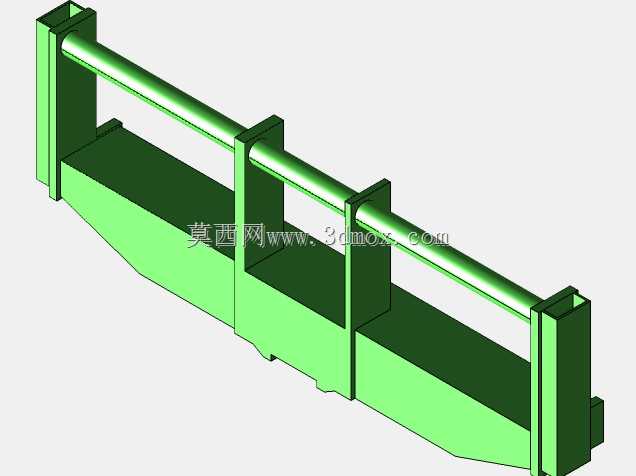

在物流堆场、建材转运、农牧场物料装卸场景中，伸缩臂装卸机的作业适配性很大程度上取决于配套附件的结构合理性，本次设计的Merlo伸缩臂装卸机附件，正是针对Merlo全景36.10机型的作业边界做的适配结构，可直接挂载在设备原有伸缩臂端，拓展设备的长条形物料承托、转运作业能力。从实际作业需求出发，这类附件主要解决原有吊具单点吊装长型材、管状物料时易晃动、易滑脱的问题，结构上采用三段式立板支撑搭配通长圆杆的组合形式，底部为渐变截面的承托槽体，两端设置与伸缩臂端连接的安装座，安装座的孔位、端面贴合尺寸完全匹配Merlo全景36.10机型的臂端接口，无需额外改制转接件即可完成挂载。设计过程中优先考虑作业时的受力分布，承托槽体从两端向中间做截面渐变，靠近安装座的位置槽体高度更高，可承受挂载时的端部弯矩，中间段槽体高度适当降低，在保证结构刚度的前提下控制整体自重，避免过多占用设备的额定载重余量。通长设置的圆杆一方面作为立板的横向加强构件，平衡三块立板的受力差，避免单块立板受偏载出现变形，另一方面可作为临时的捆绑挂点，方便作业人员用绑带固定承托槽内的物料，防止转运过程中物料滑落。安装边界上，附件整体沿臂端伸展方向的长度适配设备最小转弯半径下的作业空间，不会因为附件过长导致设备在狭窄堆场转向时出现剐蹭，两端安装座的间距与臂端连接点的中心距完全匹配，安装后整体的重心落在臂端承载的中心线上，避免挂载后出现偏载导致臂架受力不均。实际作业时，该附件可承托钢管、型钢、长尺寸建材等物料，相比传统吊钩单点吊装，承托式结构可让物料保持水平姿态转运，尤其适合在低矮厂房、棚区内的长物料转运作业，不会出现物料倾斜剐蹭顶棚或周边设备的情况。结构上所有的棱边都做了倒角处理，避免作业人员挂载操作时被锐边划伤，立板与承托槽、圆杆的连接位置均做了应力释放的圆角过渡，减少长期受交变载荷出现的应力集中问题，延长附件的使用寿命。
