可旋转移动式便携起重作业装置

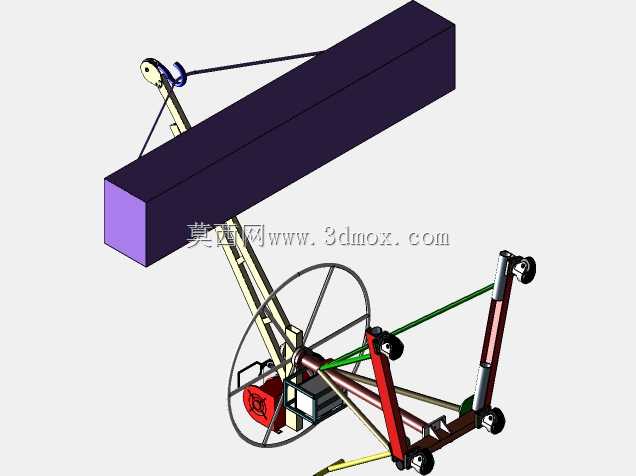

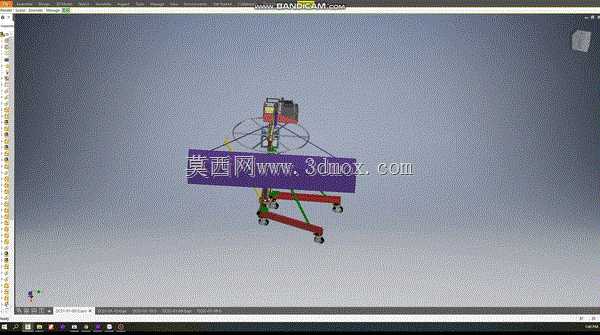

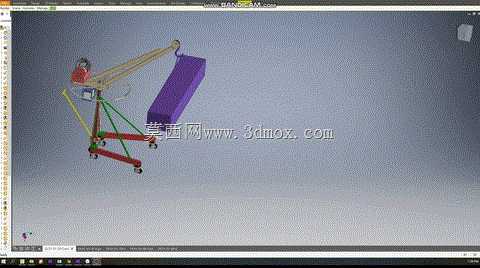

这款移动式起重装置主要面向车间零散重物转运、户外小型设备检修、仓储区域货位调整这类场景，解决固定航吊覆盖不到、大型起重设备无法进入的狭窄作业面的重物吊装需求，尤其适合单件重量不大但需要频繁调整吊装位置的作业工况，比如机加工车间内小型模具的工位转移、维修现场电机泵体的拆装抬升、库房内重型配件的货位码放，能省去人工抬运的安全风险，也不需要提前铺设固定起重轨道，作业灵活性更强。从功能设计上，装置搭载了可360度回转的吊臂结构，吊点位置可以围绕底座中心做全周调整，不需要整体挪动设备底座就能覆盖周边环形作业范围，搭配卷扬提升机构完成重物的垂直升降，吊臂的支撑结构采用三角斜撑布局，兼顾受力稳定性与结构轻量化，避免作业过程中出现吊臂侧向失稳的问题。底座部分采用了带滚轮的行走式结构，轮组配置兼顾移动顺滑性与驻停稳定性，作业时可以通过支撑结构锁定底座位置，防止吊装过程中设备滑移，非作业状态下可以直接推行转场，不需要额外的转运载具。设计过程中优先考虑了狭小空间的通过性，整体外廓尺寸控制在常规人行通道的通行宽度范围内，能够顺利通过车间常规宽度的安全通道、库房货架间的作业巷道，安装边界不需要预留过大的操作空间，仅需在吊臂回转半径范围内清理障碍物即可开展作业，对作业场地的平整度要求也相对宽松，普通硬化地面就能满足使用条件。结构受力层面，吊臂与底座的连接位置做了加强处理，卷扬机构的安装座与主承力框架直接连接，提升载荷直接传递到底座主框架，避免额外的结构件受力带来的变形风险，斜拉索结构用于分担吊臂端部的弯矩，降低吊臂主梁的截面尺寸要求，进一步控制整机自重。绳索导向轮的位置经过排布，确保提升过程中绳索不会与结构件发生干涉，回转部位的限位结构可以避免吊臂过度回转造成的绳索缠绕问题，操作端的手轮布局符合人体作业的操作高度，操作人员站在设备侧方就能完成提升、回转、移动的全部操作，不需要额外辅助人员配合。
