甜菜打顶除叶农用作业设备结构设计

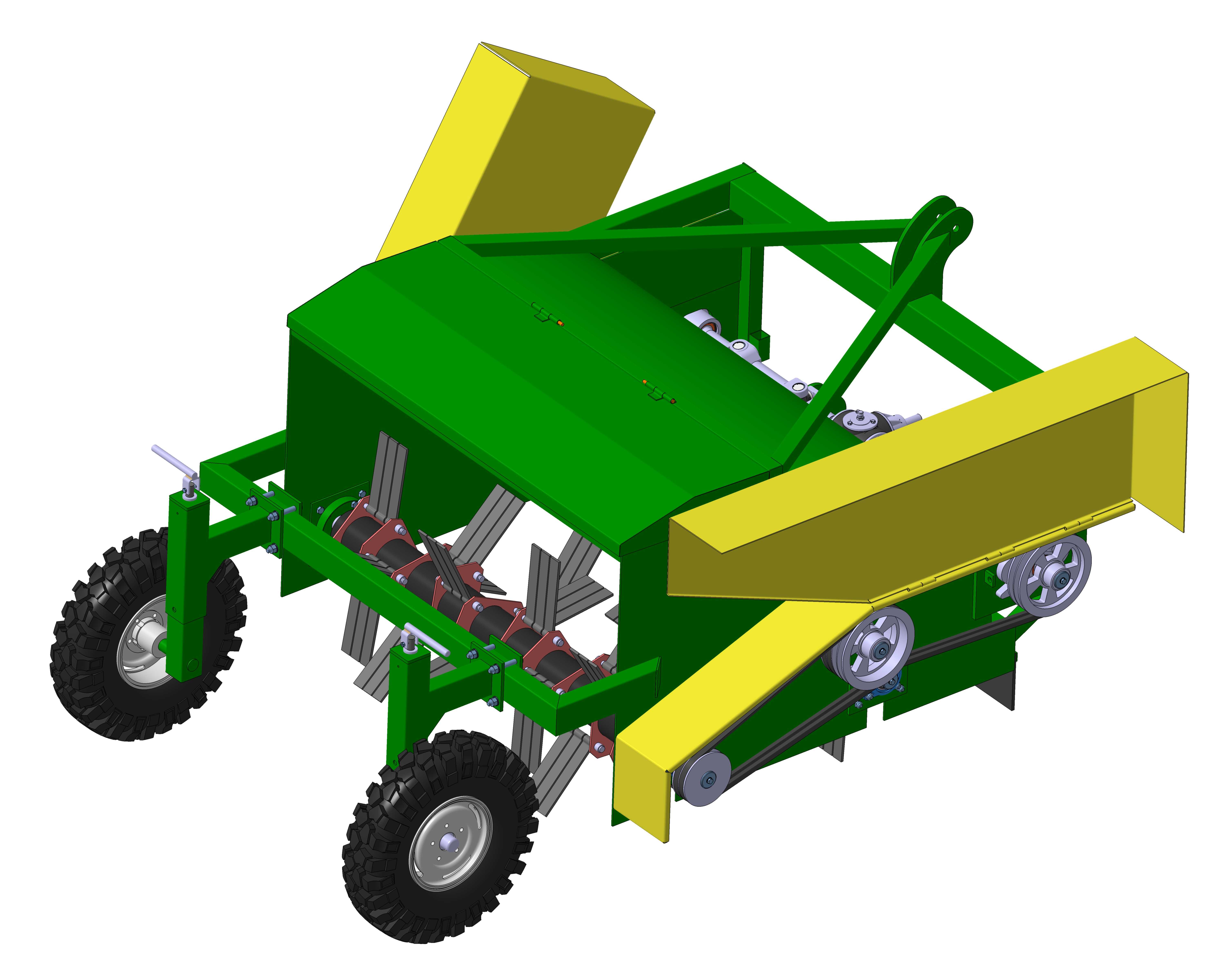

这款设备主要应用于甜菜规模化种植的田间收获前预处理环节，在甜菜块根收获工序前完成地上茎叶的切除、抛送作业，避免茎叶缠绕后续挖掘收获部件，降低收获环节的含杂率，减少人工清理茎叶的劳动投入，适配东北、西北等甜菜主产区的垄作种植模式，可匹配不同马力段的轮式拖拉机后悬挂挂接，满足连片种植地块的高效作业需求。设备整体采用框架式焊接结构作为承载主体，主框架选用矩形钢管拼焊成型，兼顾结构刚性与整机重量控制，避免作业过程中因地形起伏出现结构形变。两侧设置的仿形行走轮采用高度可调的螺杆调节结构，可根据不同地块的甜菜块根垄高、打顶留茬高度要求灵活调整作业高度，保证打顶作业的留茬一致性，避免打顶过高残留茎叶过多、打顶过低损伤块根顶部的问题。核心作业部件为横向布置的旋转打顶刀轴，刀轴上通过螺栓固定多组柔性打顶元件，作业时高速旋转的刀轴将甜菜顶部的茎叶切削打碎，设备两侧设置的弧形导叶罩采用流线型曲面设计，可将打碎的茎叶沿导板方向均匀抛送至作业幅宽外侧的垄沟内，避免打碎的茎叶堆积在垄顶影响后续块根收获作业。设备的动力传递采用侧边皮带传动结构，张紧轮设置在皮带传动段的外侧，可通过调整张紧轮的安装位置补偿皮带长期使用后的拉伸量，保证动力传递的稳定性，传动部件外侧设置全封闭的安全防护罩，避免作业过程中泥土、碎茎叶卷入传动部件造成卡滞。挂接结构采用标准三点式悬挂接口，上悬挂点设置可调节长度的拉杆，可根据配套拖拉机的悬挂参数调整挂接角度，保证作业时机架处于水平状态，作业幅宽覆盖常规甜菜种植的双垄作业范围，整机横向宽度控制在常规道路通行的尺寸边界内，转场作业时无需额外拆卸部件即可满足乡村道路的通行要求。刀轴下方设置的分禾栅板采用倾斜布置的扁钢焊接结构，作业时可将倒伏的甜菜茎叶扶起导向切削区域，避免漏打问题，同时栅板间隙可允许碎土、小石块漏下，减少对刀轴的冲击磨损。设备的两侧挡泥板采用向外倾斜的角度设计，既可以阻挡作业过程中打碎的茎叶向外飞溅，也能避免轮胎碾压垄台造成土壤板结。
