商用小型熏烤炉结构设计方案

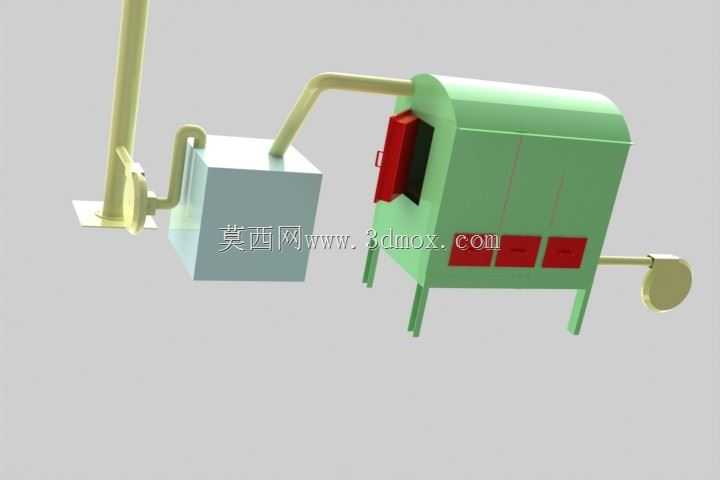

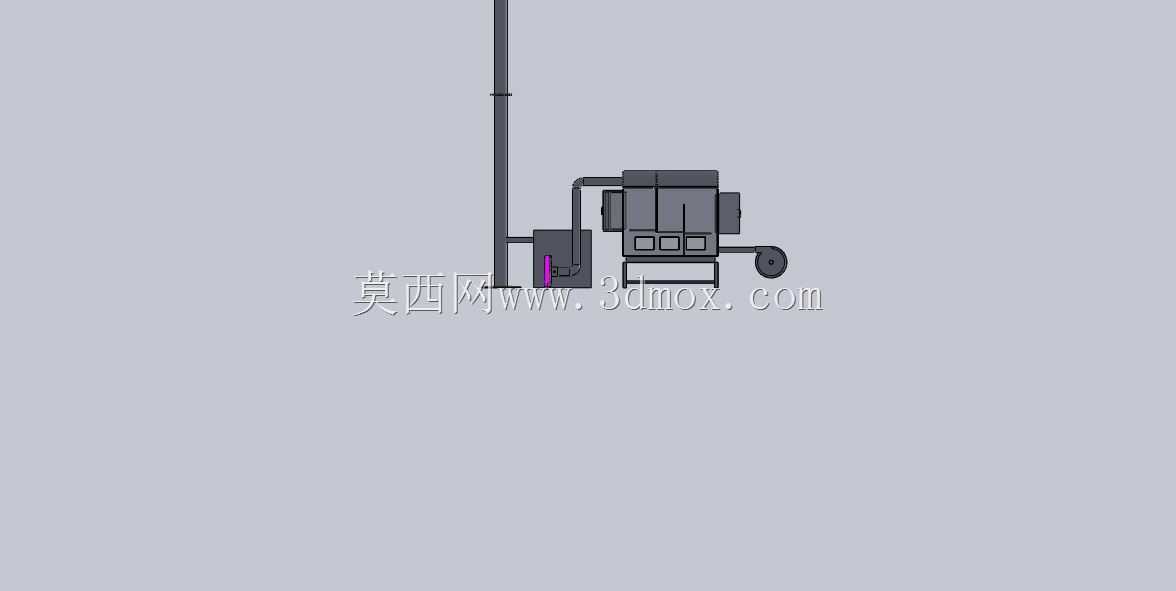

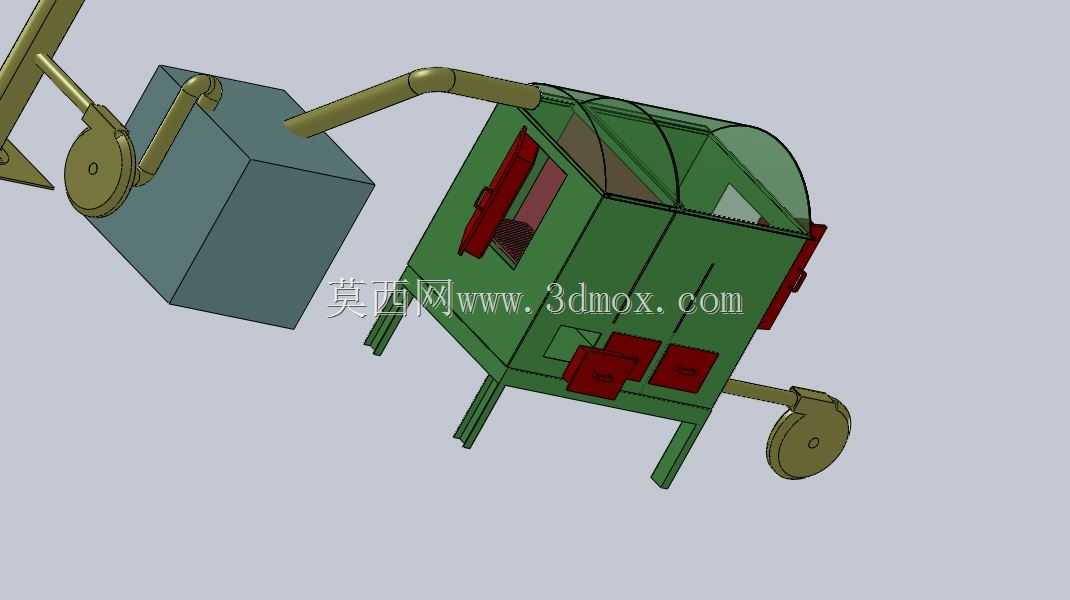

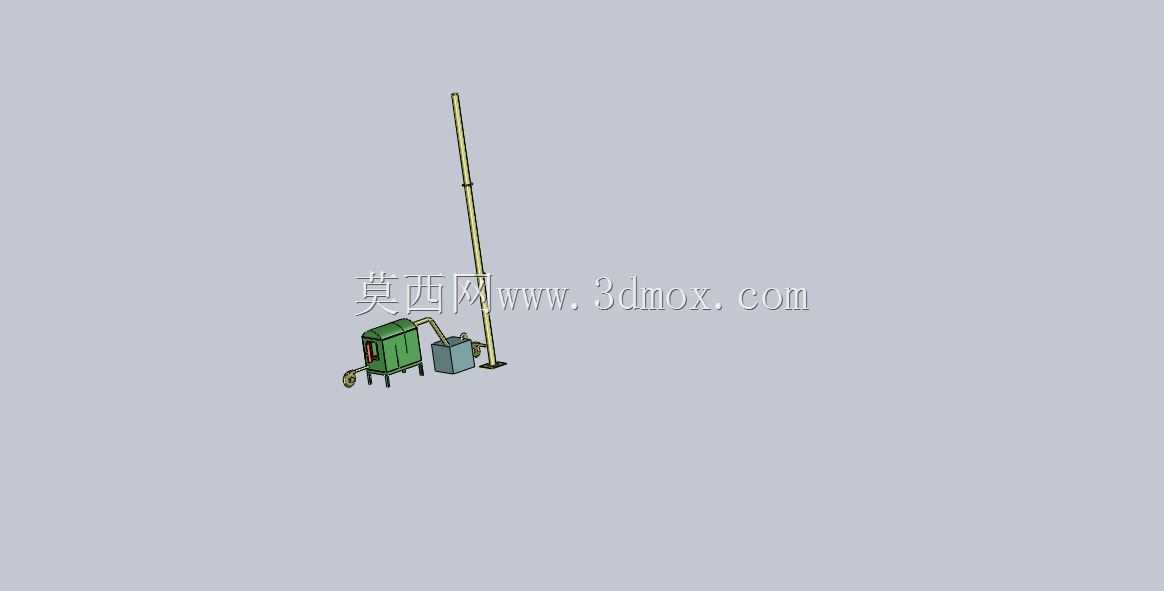

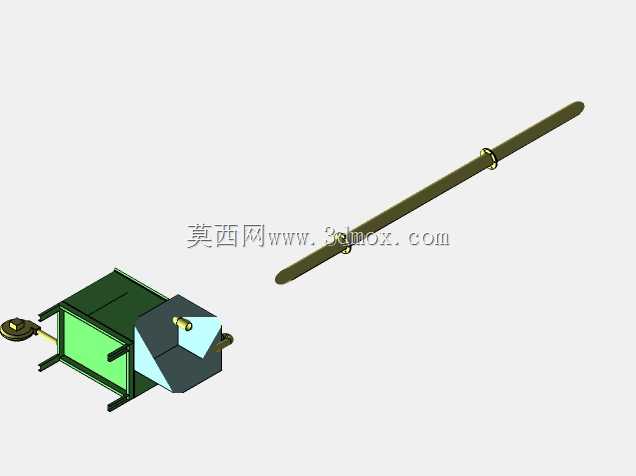

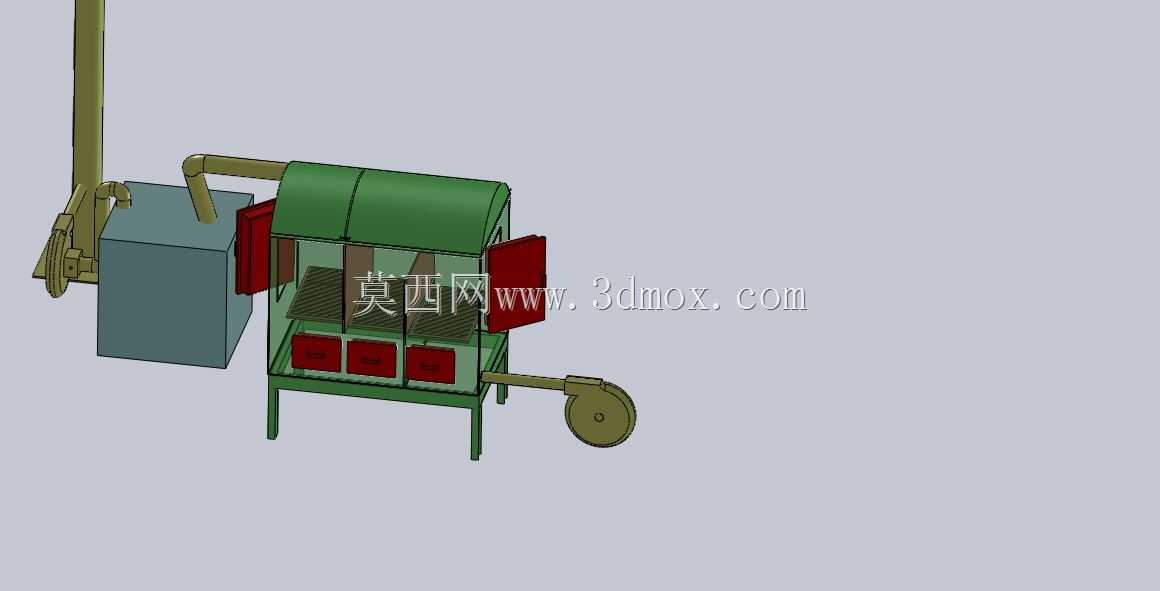

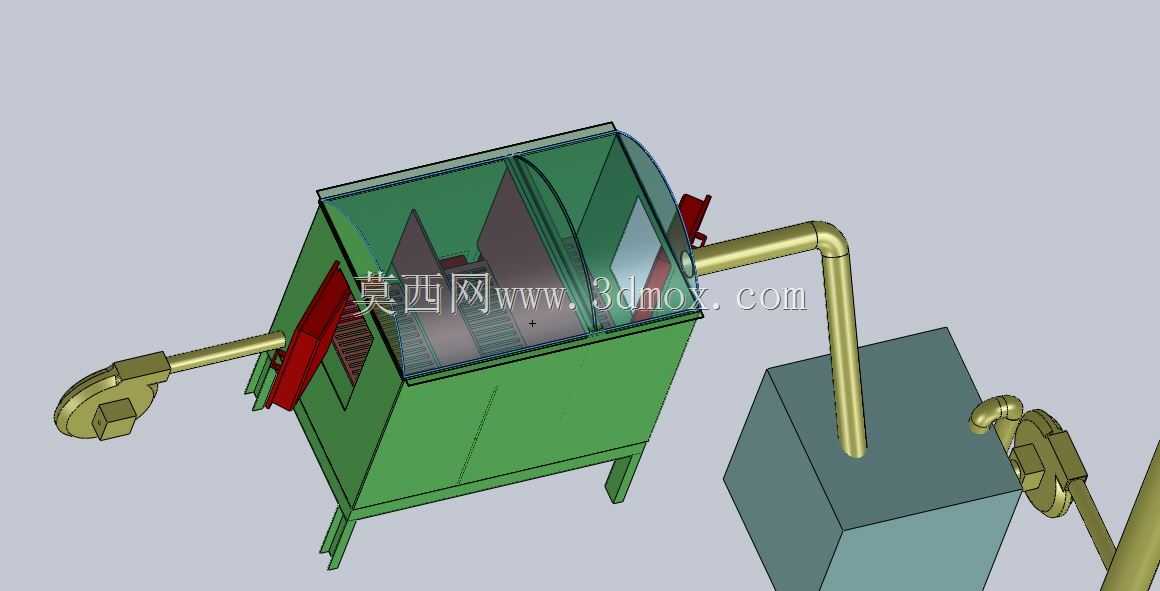

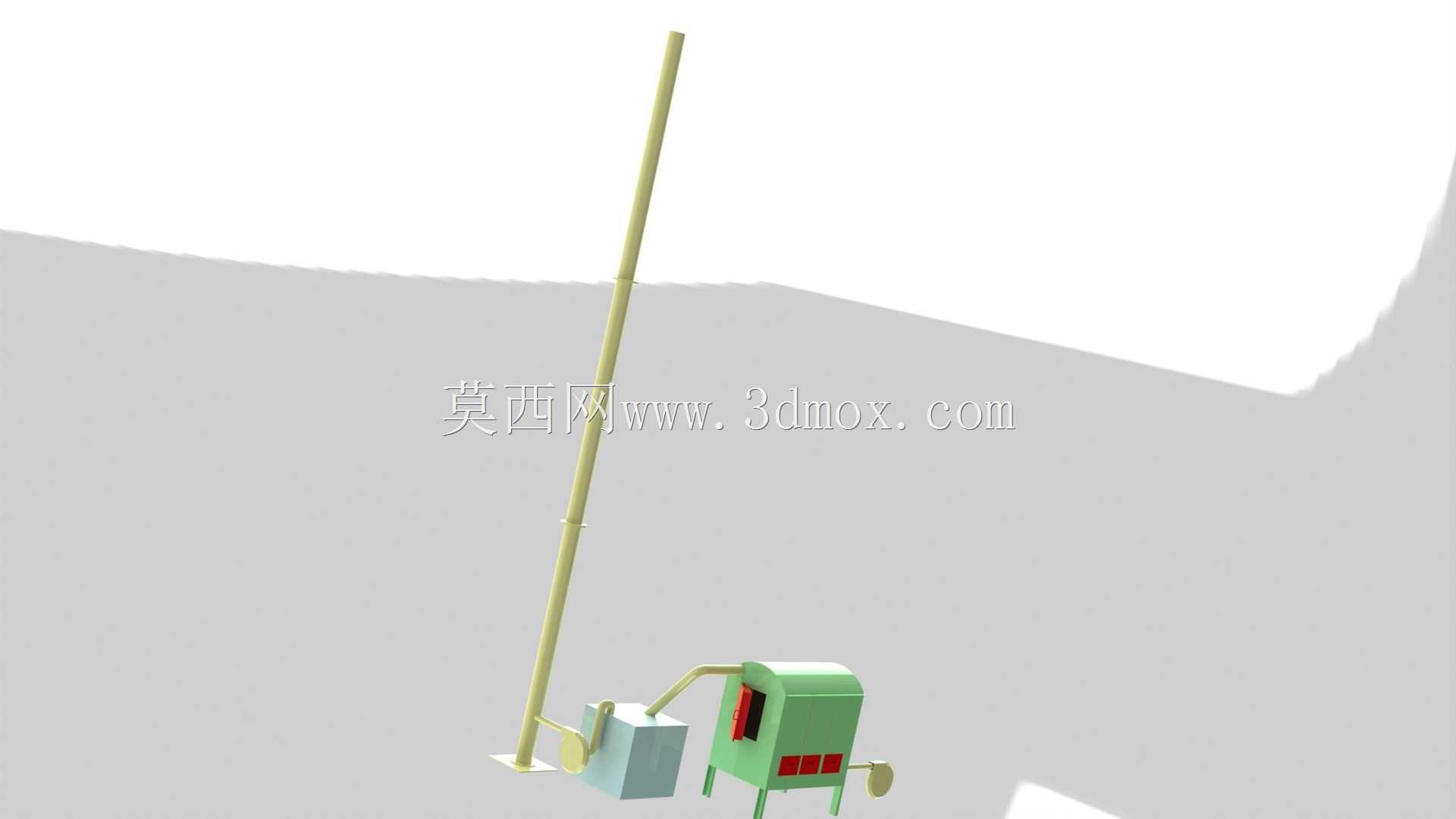

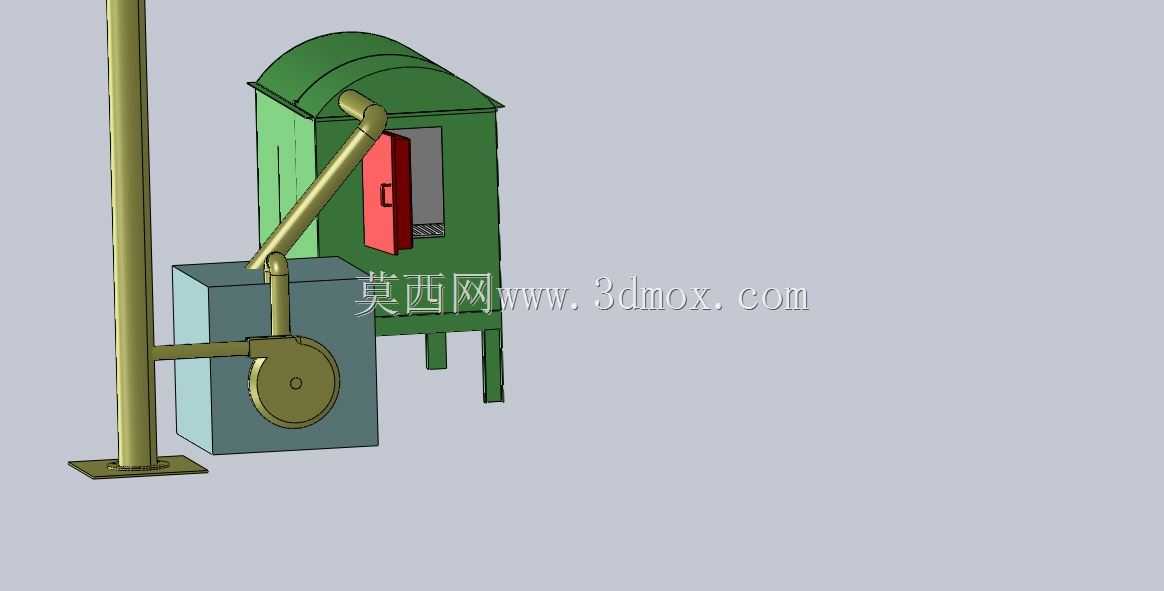

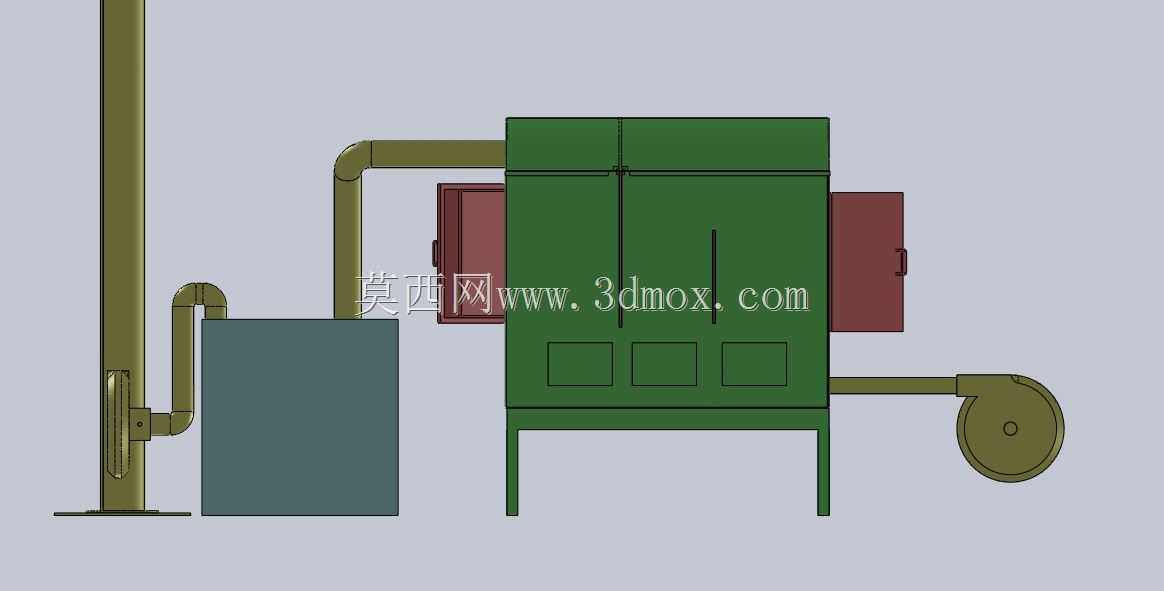

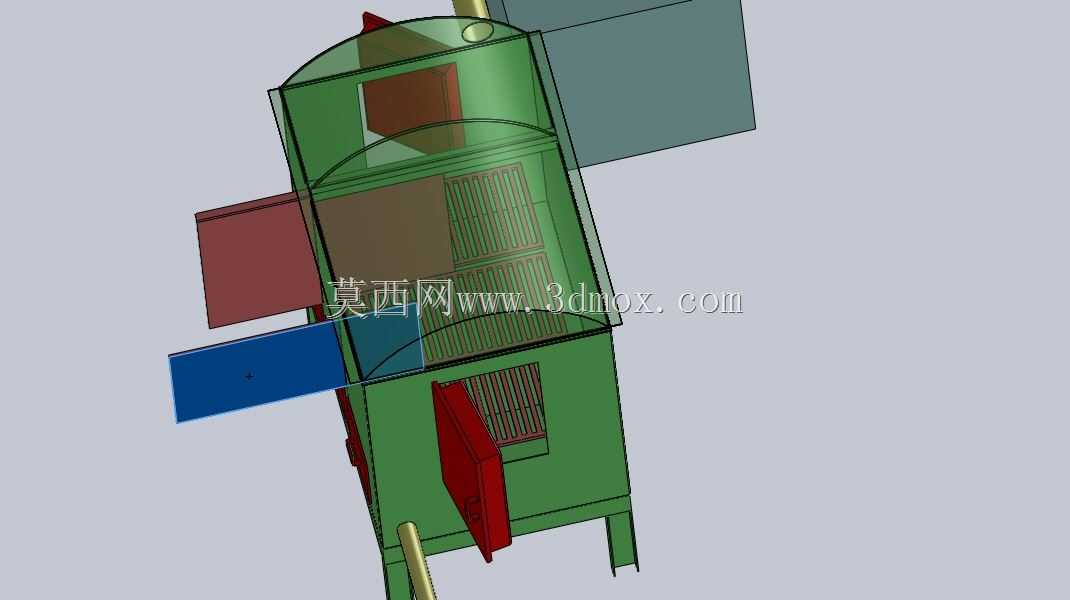

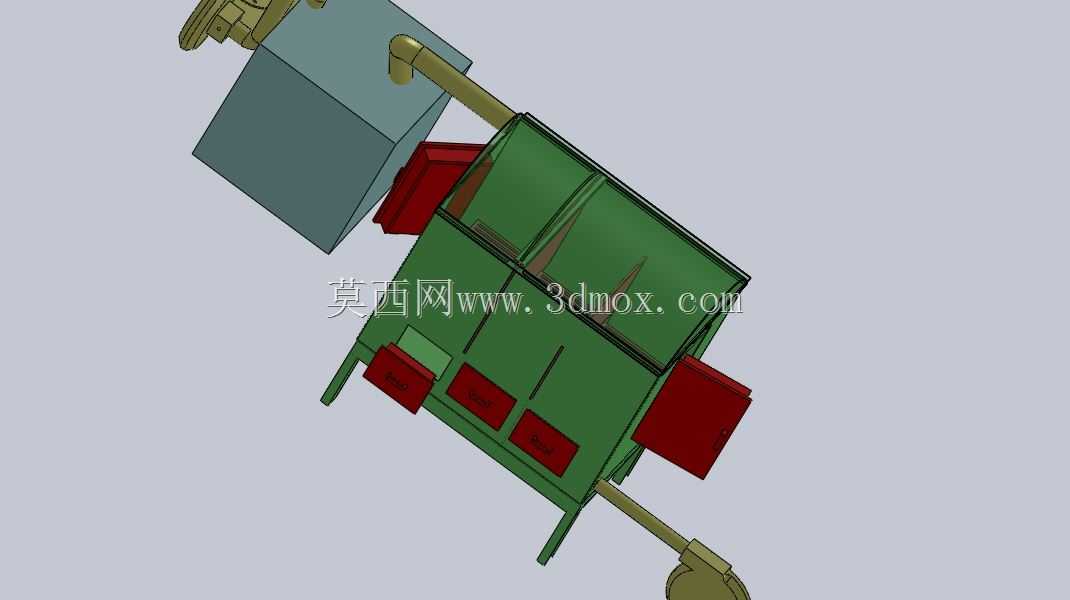

这款熏烤炉的三维结构设计，主要面向小型餐饮门店、熟食加工作坊的禽肉熏烤作业场景，可完成整鸡、分割禽肉及小型肉制品的熏烤、焖烤加工，适配门店现制现售、小批量熟食加工的生产需求，区别于大型工业化熏烤设备的大产能设计，更侧重小空间场景下的安装与使用适配。从结构布局来看，设备主体采用立式方仓结构，底部设置四个支撑支脚，将炉体抬离地面120-150mm，既避免地面潮气对炉体底部的侵蚀，也为底部清灰、通风管路预留操作空间，炉体整体宽度控制在800mm以内，深度不超过700mm，整体高度约1200mm，可直接安装在商用厨房的标准操作台面旁，无需额外改造地面基础，适配多数小型餐饮后厨的狭窄安装边界。炉体侧面设置的进料炉门采用内嵌式密封结构，门体周边预留耐温密封件的安装槽位，可减少熏烤过程中烟气与热量的外泄，炉门旁的红色操作把手采用隔热结构设计，避免作业人员开门操作时被高温烫伤；炉体下部设置三个独立的调风挡板，可通过调整挡板开合度控制进风量，进而调节炉内的燃烧温度与烟气浓度，适配不同食材的熏烤工艺要求，比如整鸡熏烤需要较低的进风量维持闷熏环境，而表皮上色阶段可适当加大进风量提升炉温。与炉体通过管路连接的方形箱体为烟气沉降与过滤单元，熏烤产生的带油烟气先进入该箱体完成大颗粒油滴、烟灰的沉降，再通过上方的排气管道排出，可减少排气管道的积油堵塞风险，连接管路采用圆角弯头设计，降低烟气流动的阻力，避免直角管路处的积灰滞留。排气管道上设置的调节风阀可控制排气流量，配合下部进风挡板的调整，可实现炉内压力的微正压控制，既防止外部冷空气进入炉内导致温度波动，也避免烟气从炉门缝隙溢出影响后厨操作环境。设计过程中充分考虑了日常维护的便利性，烟气沉降箱采用快拆式连接结构，可定期拆卸清理内部积灰与油污，炉体内部的熏烤架预留多层安装位，可根据加工食材的尺寸调整层架高度，提升设备的加工适配性；所有管路连接位置均预留标准法兰安装位，方便现场组装时的管路对接，无需现场焊接作业，降低设备的安装难度。
