钢丝分配器微线轴结构设计

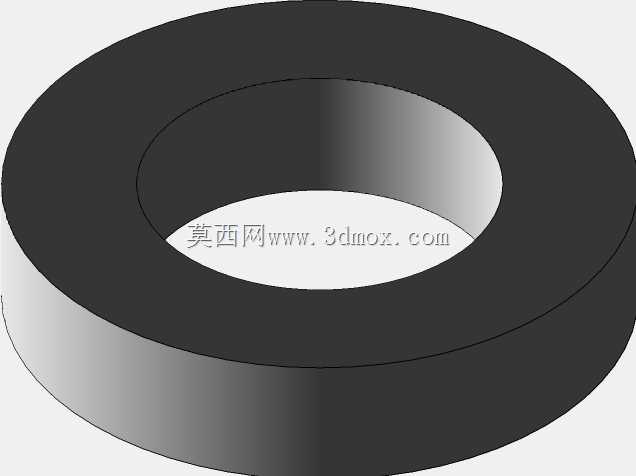

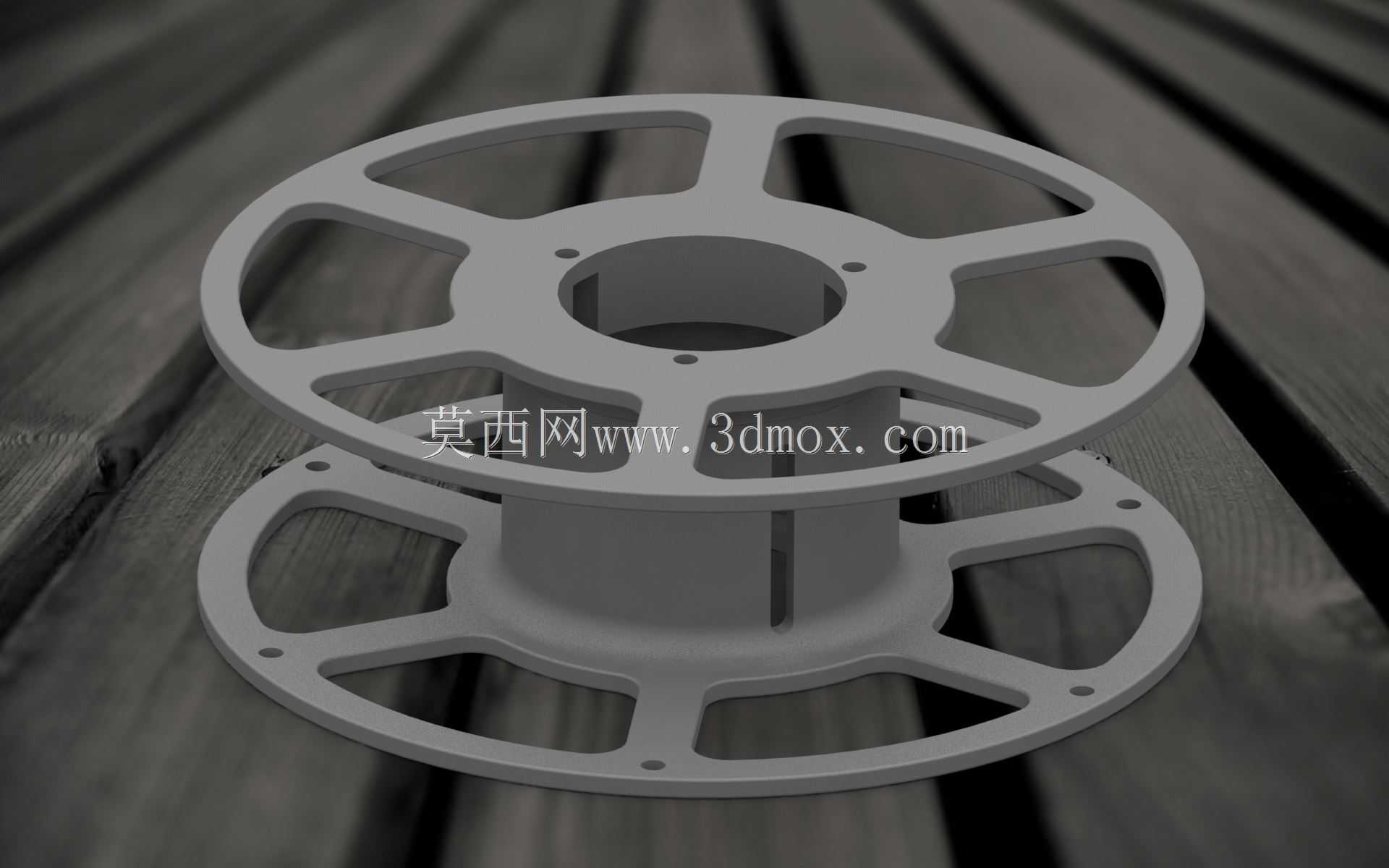

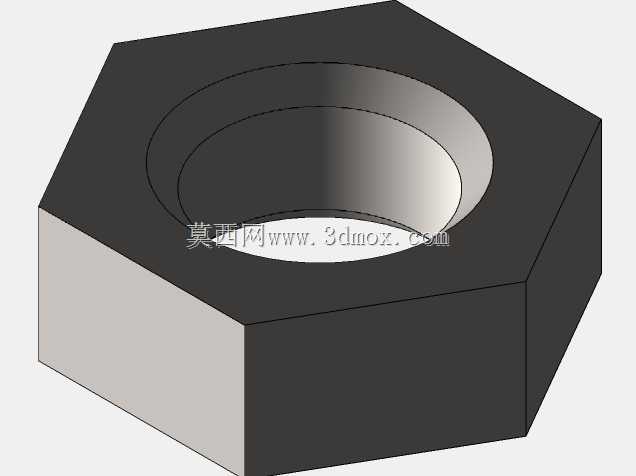

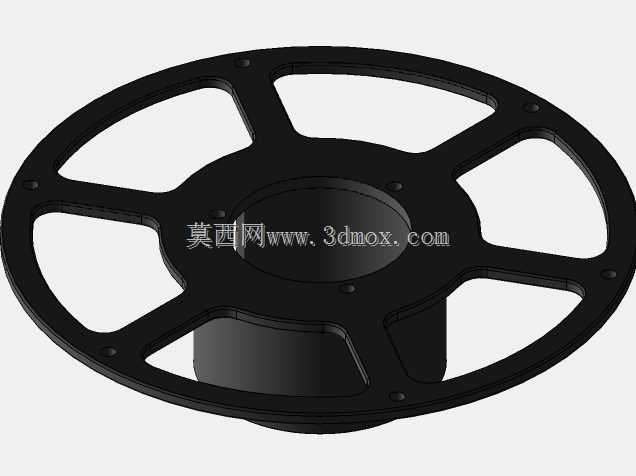

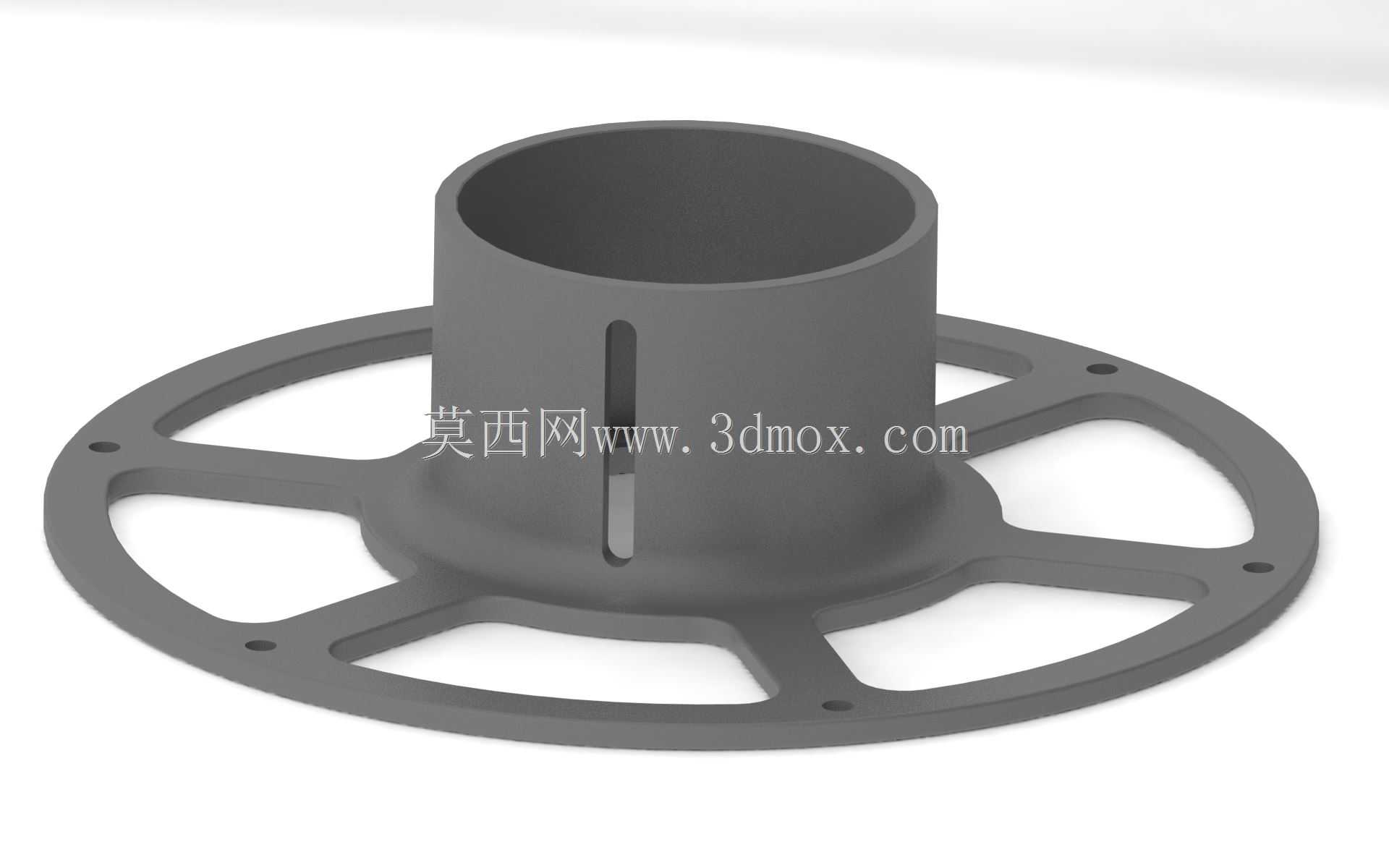

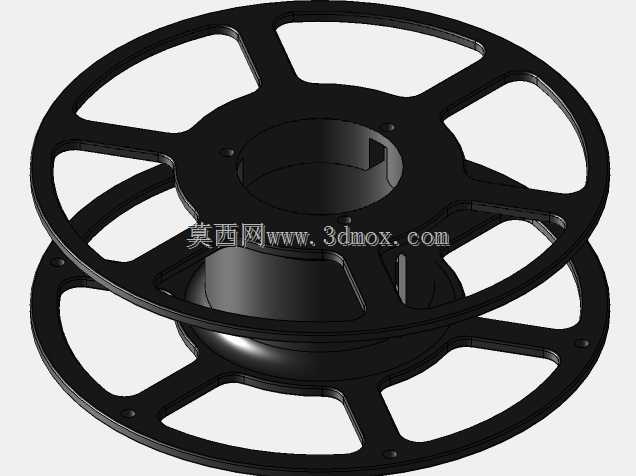

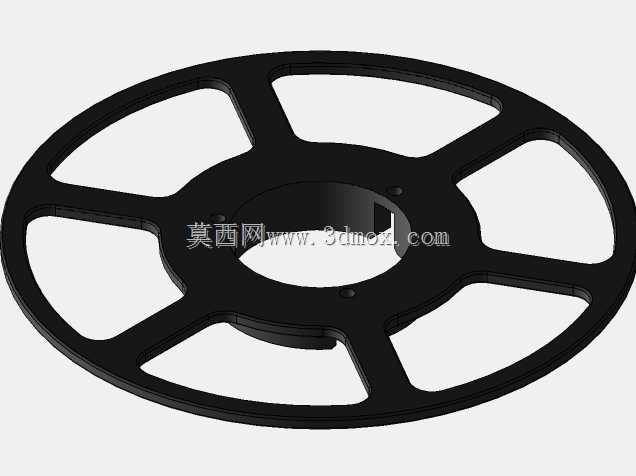

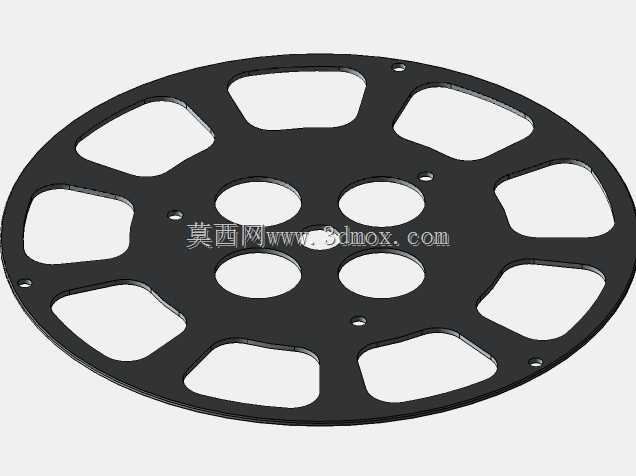

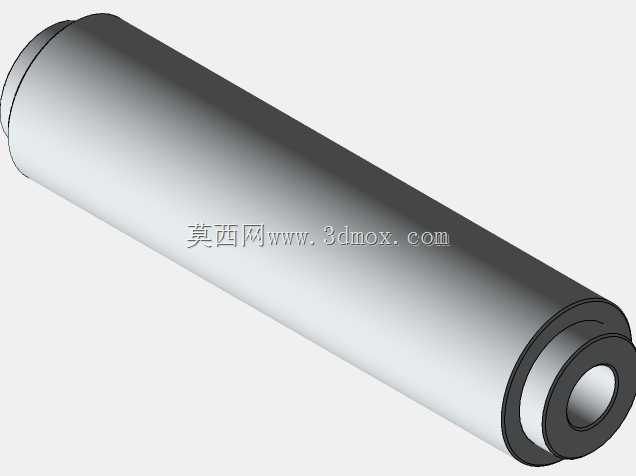

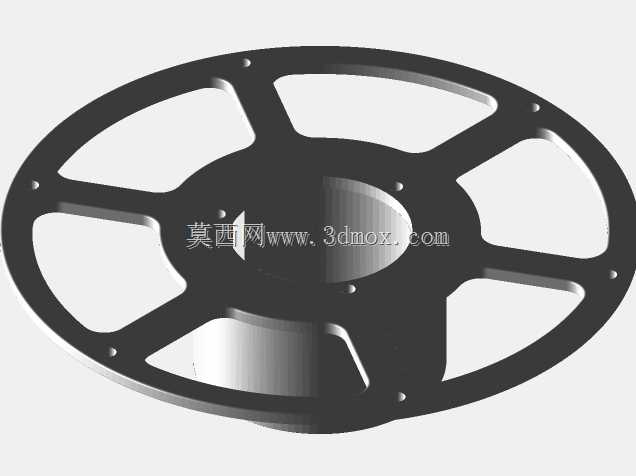

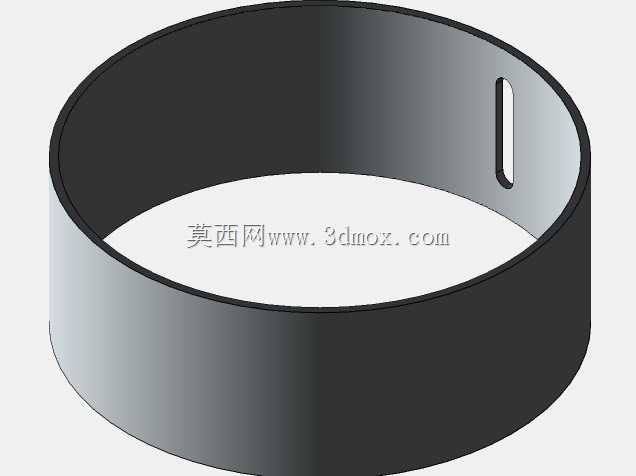

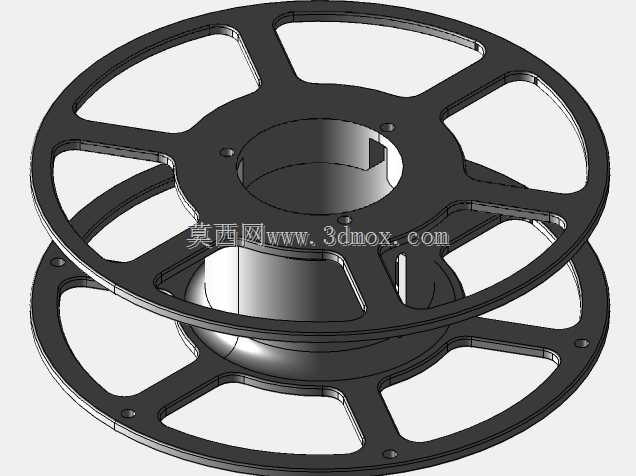

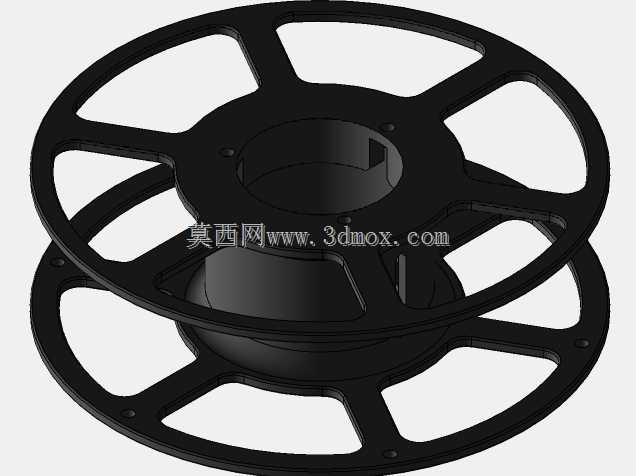

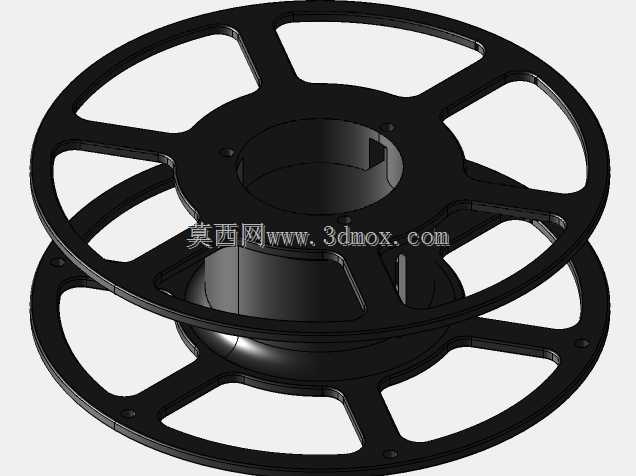

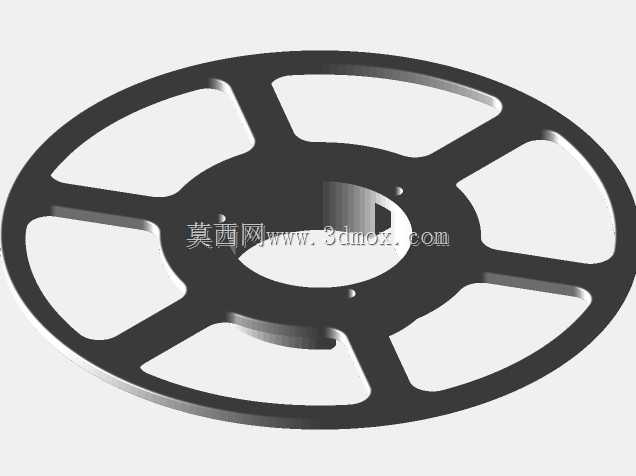

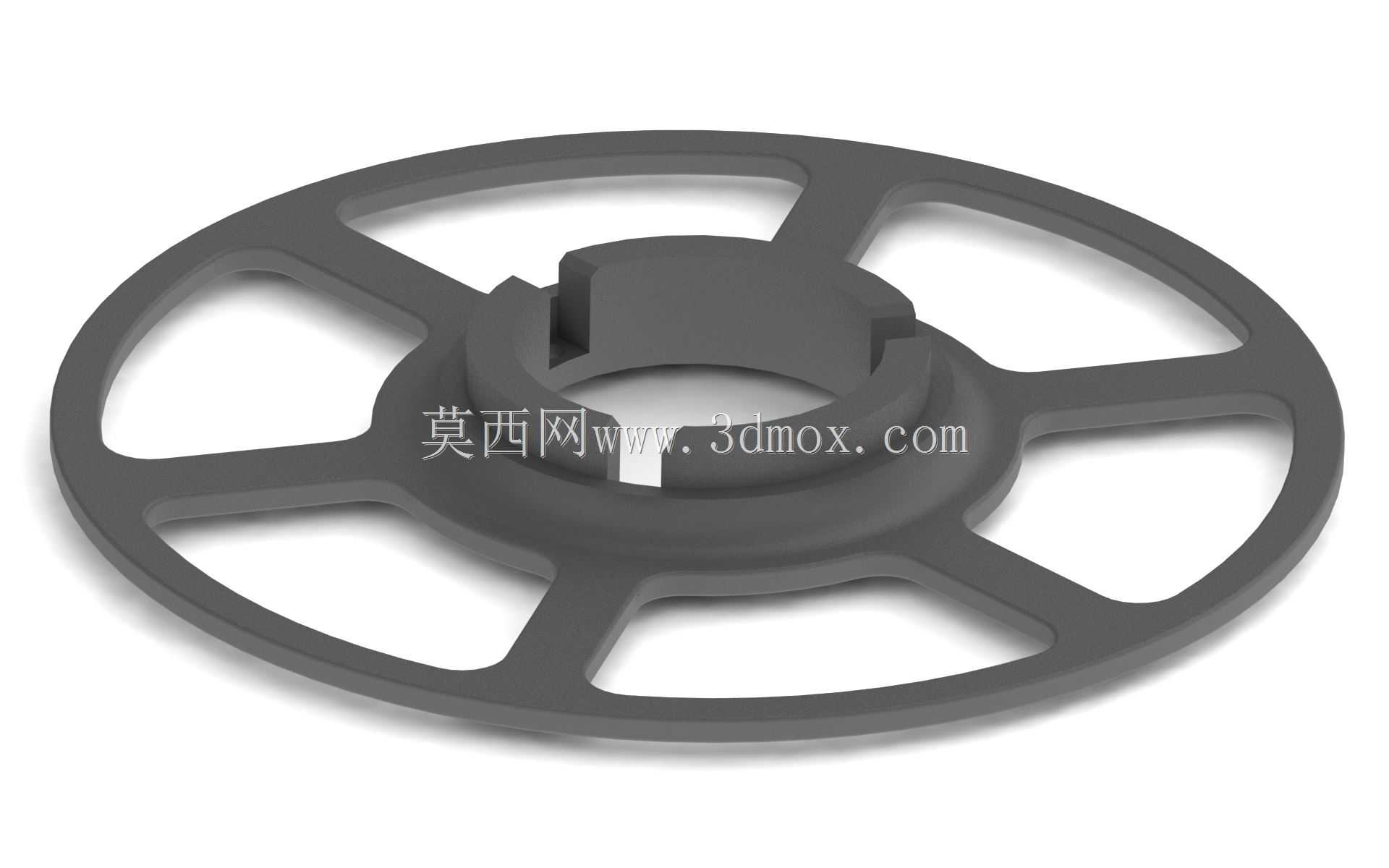

该线轴主要应用于细规格钢丝、合金微丝的生产排线与周转输送环节，常见于金属制品拉拔设备、精密绕线工位以及线束加工产线的末端收卷单元，承担细径金属线材的规整收纳、有序导出作用，避免微丝在周转过程中出现乱线、弯折、表面划伤等问题，保障后续放线工序的顺畅性。从结构设计来看，整体采用对称式双法兰盘加中空筒体的经典绕线结构，两侧法兰盘采用辐条式镂空设计，在保证整体结构刚性的前提下大幅降低了零件自重，减少转动惯量对收放线张力控制的干扰，法兰盘边缘均匀分布的小孔可用于线材端头固定、或是配合挡圈实现轴向限位，防止线轴在高速转动过程中出现轴向窜动。中间的中空筒体是主要的绕线承载区域，筒体上开设的轴向开槽可用于穿入固定钢丝的起始端头，无需额外的紧固件即可实现线材初始端的快速固定，适配不同线径微丝的快速装夹需求，筒体的内径尺寸匹配常规收线机的主轴安装直径，可直接适配市面多数标准收线工位的装夹接口，无需额外定制转接工装。设计过程中重点考量了细钢丝收卷的排线节距适配性，法兰盘的内侧面做了微小的倒角过渡，避免排线至边缘位置时线材与法兰锐边接触造成镀层磨损或是线径损伤，辐条的排布角度经过受力校核，在满盘承重状态下法兰盘的形变量控制在允许范围内，不会因长期承重出现法兰外张导致的排线松垮问题。安装边界方面，线轴的轴向总长度、法兰外径均匹配常规微丝收卷的工位空间，中空安装孔的公差带按照间隙配合设计，可快速套装在收线主轴上，配合轴端的锁紧挡圈即可完成固定，拆卸时只需松开挡圈即可直接取下满盘线轴，适配产线快速换卷的作业需求。整体结构没有冗余的复杂特征，所有转角位置均做了工艺圆角处理，既方便采用一体注塑或是铸铝工艺批量加工，也能避免锐角对操作人员造成划伤，同时镂空的辐条结构也方便作业人员观察内部筒体的剩线量，及时判断换卷时机，减少工位待料等待时间。
