萨尔泰克垂直起降固定翼无人机结构

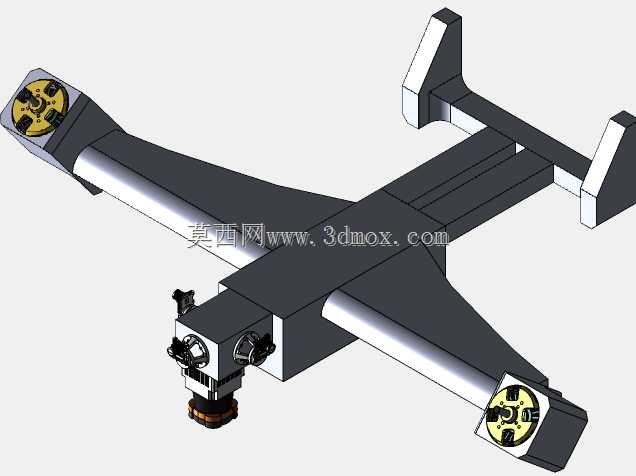

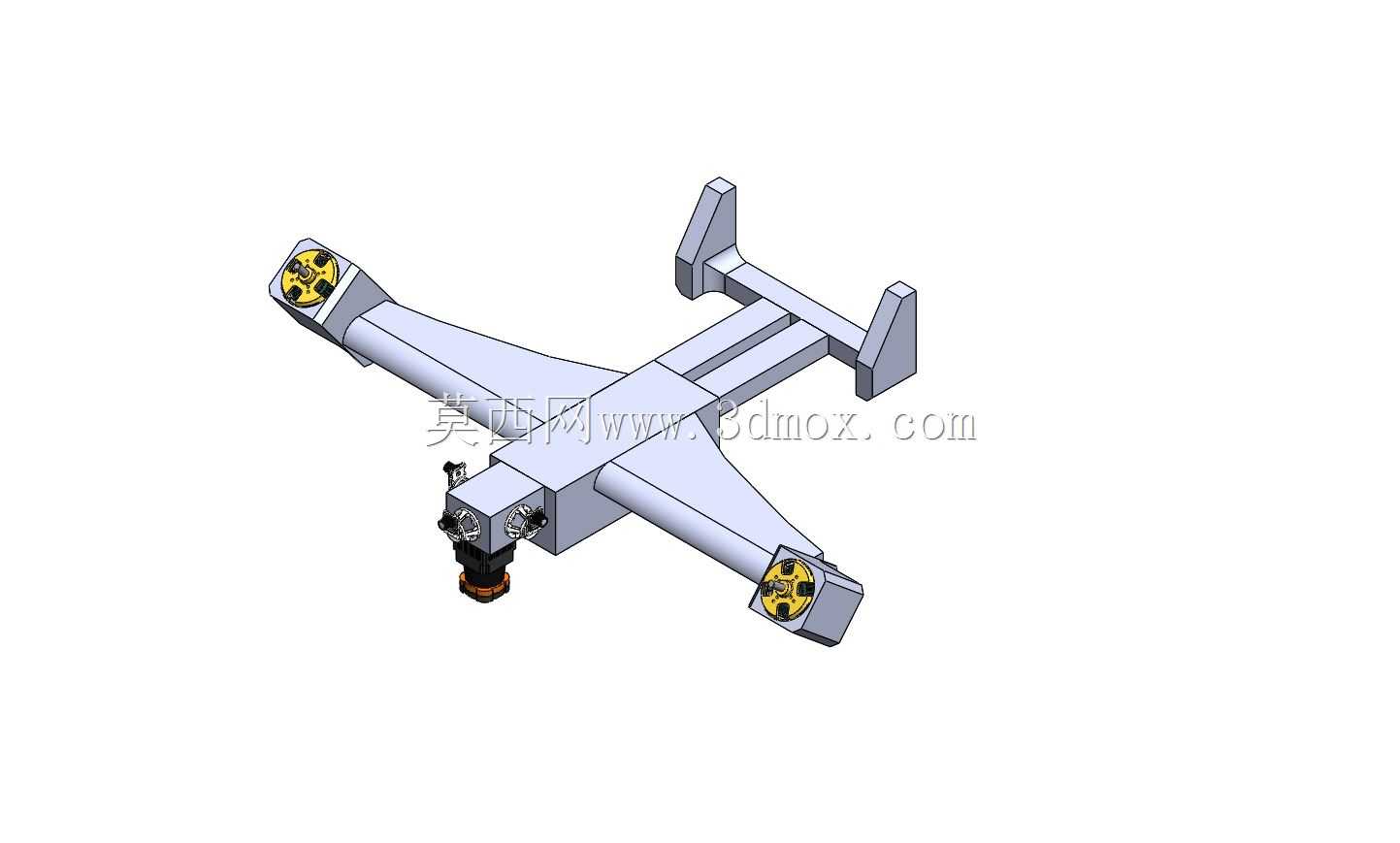

这款垂直起降飞行器的结构设计，核心围绕小范围航测、管线巡检这类不需要长跑道起降的作业场景展开，区别于常规多旋翼和纯固定翼机型，它同时兼顾了垂直起降的场地适应性与固定翼飞行的长航时优势。从整体布局来看，采用双尾撑连接主翼与尾翼的结构，主翼为平直翼构型，能够在低速巡航阶段提供足够升力，两个翼尖位置集成了垂直起降动力单元，搭配机身前部的任务载荷挂载位，起降阶段动力轴线垂直地面，巡航阶段切换为水平飞行动力逻辑，不需要额外的倾转机构，靠动力单元的布置与飞控逻辑配合完成模态切换，减少了活动结构件带来的可靠性问题。设计阶段首先考虑的是作业边界，这类机型通常执行10-50公里半径的巡检任务，机身中部的设备舱预留了航电电池、飞控模块的安装空间，载荷位可以根据任务需求更换可见光相机、红外热成像仪或者小型气体检测模块，安装接口采用快拆式设计，不需要额外改动机身结构就能完成载荷切换。外形尺寸上，翼展控制在1.2米左右，机身长度不超过0.8米，收纳状态下可以拆分尾撑与主翼，放入常规车载设备箱，满足外业作业的转场运输需求，起降阶段的垂直投影尺寸控制在1平方米以内，在山区、输电线路塔位、城市楼顶这类狭小场地都能完成起降作业。结构设计上大量采用等截面梁式承力结构，主翼与尾撑的连接位置设计了定位止口，装配时不需要复杂调校就能保证气动外形的精度，动力单元的安装座预留了减震安装位，能够过滤起降阶段的振动，避免振动传递到机身任务载荷端影响成像精度。尾翼采用双垂尾加平尾的布局，在垂直起降阶段，垂尾不会遮挡翼尖动力单元的下洗气流，减少起降阶段的气动干扰，巡航阶段平尾提供足够的纵向安定性，应对低空作业时的紊流影响。机身下部的载荷安装位设计了离地间隙，在垂直降落时即使存在一定的着陆偏差，也不会让载荷直接接触地面造成磕碰，起落部分采用机身底部的缓冲结构，没有额外突出的起落架，减少巡航阶段的气动阻力。整个结构的受力路径清晰，翼尖动力单元的升力通过主翼梁传递到机身主承力框，平尾与垂尾的气动载荷通过尾撑杆传递到主翼后梁位置，不需要在机身额外布置复杂的承力结构，在保证结构强度的前提下控制了整机重量，能够预留更多重量配额给电池与任务载荷，提升实际作业的续航与任务适配能力。
