带防护圈小型四旋翼航拍飞行器结构设计

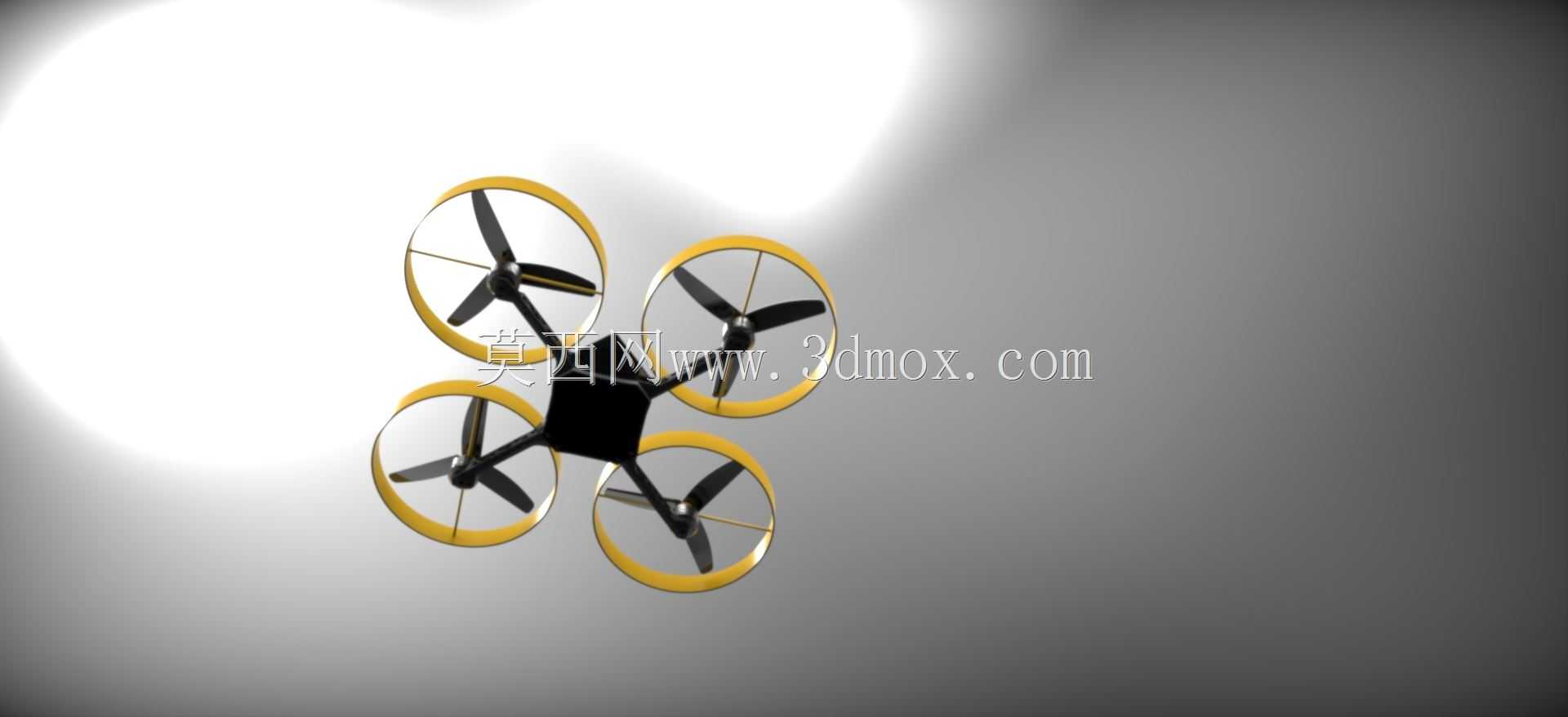

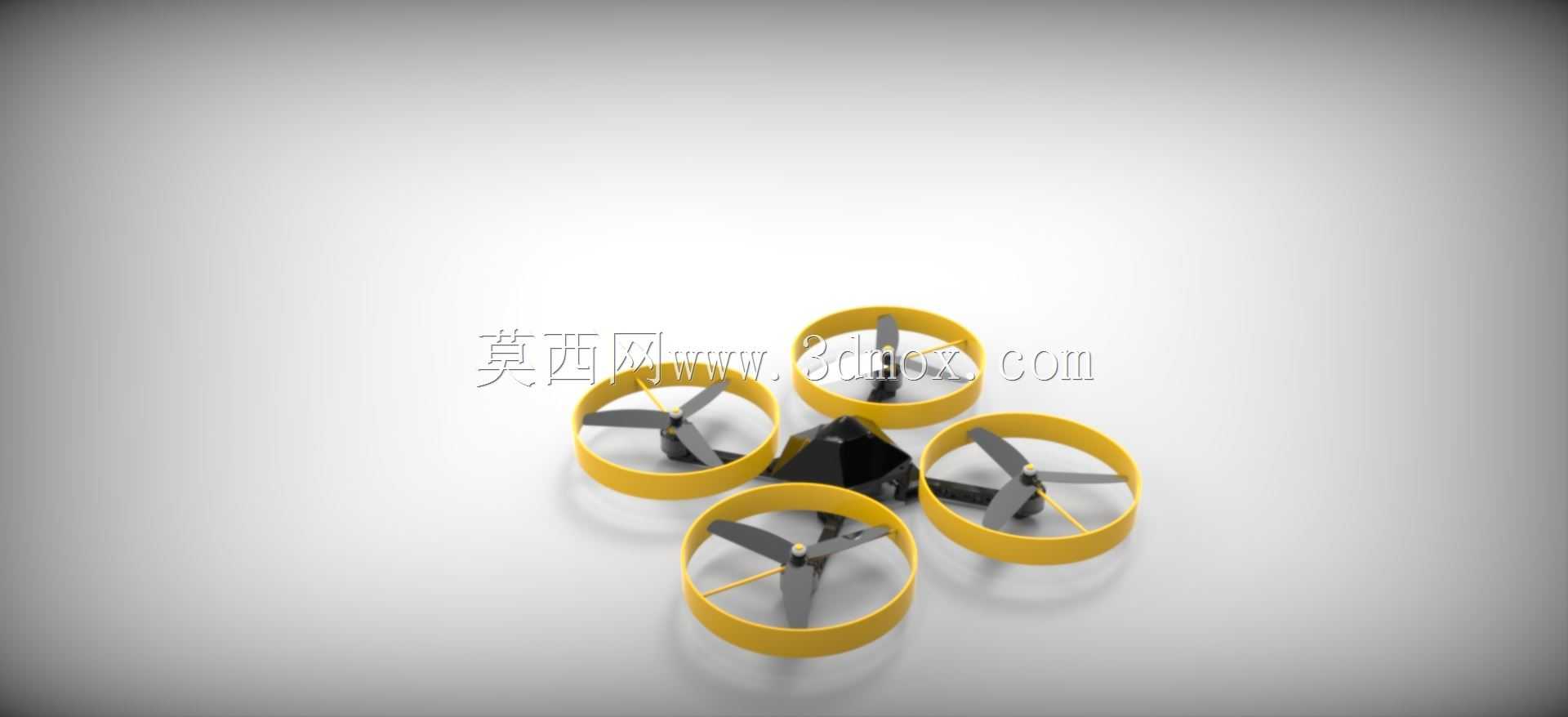

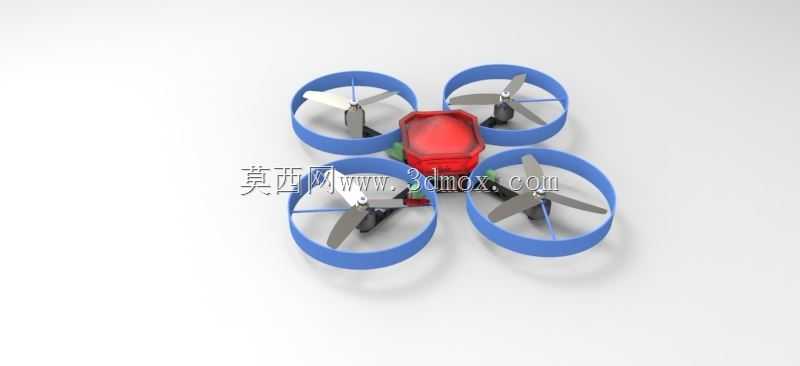

这款带环形防护圈的小型四旋翼飞行器，在结构设计阶段优先考虑了近人作业场景的使用安全性，四个旋翼外侧的一体式环形护圈，能在飞行过程中避免桨叶直接触碰障碍物、操作人员或周边物体，大幅降低室内作业、低空近景拍摄时的剐蹭风险，也能减少桨叶碰撞后的碎裂概率，降低日常使用的维护成本。从功能定位来看，这类小型四旋翼平台可适配轻量化的航拍模块、小型环境监测传感器，适用于室内空间巡检、近景影像采集、教学实训演示等场景，相比无防护的同尺寸旋翼飞行器，更适合在人员活动密集的狭小空间内开展作业。

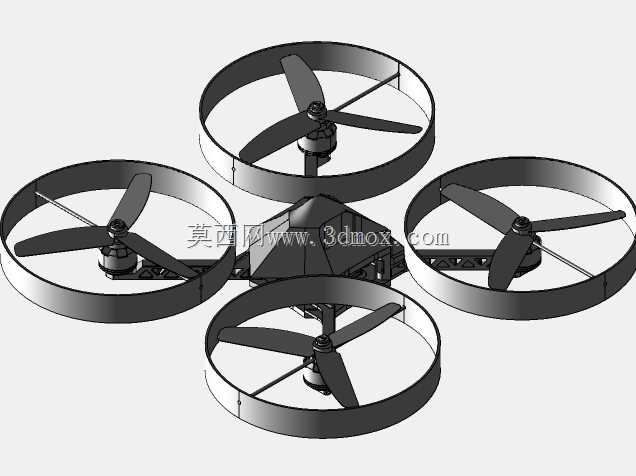

设计过程中，四个旋翼采用中心对称式布局，机臂与防护圈做一体化结构考量，重心严格控制在整机几何中心位置，保证飞行姿态控制的稳定性，每个旋翼的安装座预留了标准的电机安装孔位，可匹配常用的微型无刷电机，桨叶与护圈内壁预留了足够的安全间隙，避免飞行过程中桨叶形变剐蹭护圈产生振动。中心舱体采用紧凑化设计，内部可容纳飞控板、电池、信号接收模块等核心元器件，舱体底部预留了通用挂载接口，可根据实际使用需求快速更换不同的功能载荷，无需对主体结构做额外修改。

从安装边界来看，整机外轮廓由四个环形护圈的外沿决定，横向与纵向的最大尺寸控制在便携收纳的合理范围内，护圈采用轻量化的薄壁结构设计，在保证抗冲击强度的前提下尽可能降低整机自重，提升续航表现。机臂与中心舱的连接位置做了加强筋处理，应对飞行过程中的振动与起降时的冲击载荷，起落支撑结构集成在护圈下沿，无需额外加装独立起落架，进一步简化了整体结构，减少不必要的结构重量。旋翼的动力匹配经过重心配平核算，四个电机的安装平面保持严格的水平度公差，避免飞行过程中出现姿态偏移，降低飞控系统的校准难度。日常维护时，护圈可单独拆卸更换，单个护圈受损后无需更换整个机臂组件，降低后期运维的配件成本，这种结构设计也适配批量生产的装配工艺，各部件的连接位均采用快拆式的卡扣加少量紧固螺丝的设计，兼顾装配效率与结构连接可靠性。
